Подключение климат контроля к Бинар-5

[Kolma]

А разве в инструкции нет схемы?
Предполагается подключение в разрыв проводки на мотор печки. Так что если от Бинара берётся только плюс, то второй провод надо просто заизолировать и спрятать.

[ОнЕгИн]

Всех с наступающим новым годом!!!!
Неужели ни кто не может дать ответ на мой вопрос тремя постами выше?
Или меня тупо игнорируют на данном форуме? Тогда не понятно почему?

[IKI]

Вряд ли это игнорирование. Видимо никто не может дать точный ответ.

[Petrov_kamensk]

Неужели ни кто не может дать ответ на мой вопрос тремя постами выше?
Или меня тупо игнорируют на данном форуме? Тогда не понятно почему?

потому что надо схему, хоть в пайнте хоть в ворде.
сразу станет понятнее всем, и вам тоже.

отдельное питание хорошо, а заряжать потом как планируете ?

[ОнЕгИн]

Схему постараюсь найти и выложить.
Заряжаться будет от генератора через реле развязки, обычное реле на 40 А. при заведенном ДВС контакты замкнуться и доп АКБ встанет на зарядку.
Сегодня подключил климат (подал плюс бинара на предохранитель управлением), климат включается при 40 градусах, работает отлично. Но почему-то в месте с включением климата загорается пиктограмма отсутствия заряда АКБ, хотя ключ зажигания даже не вставлен в замок.

[ОнЕгИн]

Наконец нашел эл. схему отопителя.
Может кто подскажет как подключить отопитель от доп АКБ (куда подключить провод(а)от реле бинара)

[Petrov_kamensk]

а в чем сложность ?
вывод 87 реле обдува, разрываем провод и прикручиваем в разрыв белый и черный провод.
с таким расчетом чтобы черный уходил на двигатель.
вывод скорости будет крутилкой.

при работе после после 40 будет подаватся + на двигатель, при температуре ниже 40 будет штатная схема работать.

[ОнЕгИн]

То есть при включенном реле Бинара питание вентилятора будет через предохранитель 15 А. от доп АКБ ?
Спасибо за ответ! Сложность заключалась в небольшом знании электрики

[Ivan72]

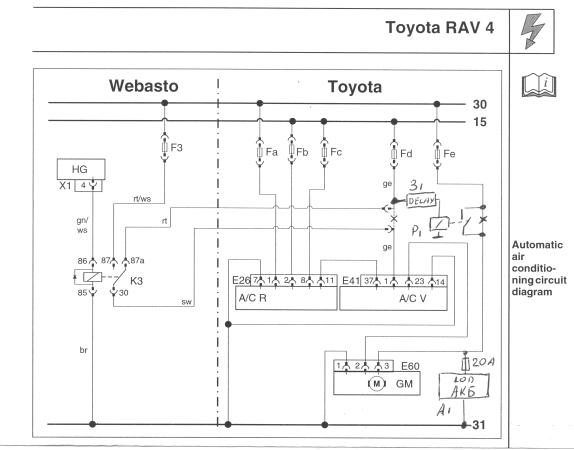

Решил модернизировать схему от Вебасто для работы с доп. аккумулятором.
Вот что получилось


А1 - дополнительный аккумулятор
Р1 - реле
З1 - схема задержки включения реле, дабы не грузить штатный аккум ещё и зарядкой дополнительного, в то время, когда он занят кручением стартера. Время выставил примерно 30 сек.

Схем задержки включения в инете навалом. Я использовал такую


[steals_y2k]

я повесил на магнитолу. включаешь-идёт зарядка допАКБ.
вот только печку не воткнул к бинару. почитал-ест она много, не очень хочется..
