Re: Бензонасос

Сообщение yurachka » 28 ноя 2010, 23:22

Kolma писал(а):
IKI писал(а):1. Если правильно подключить, то работать будет.
2. На работу насоса повлиять не должно.
Если подключаться к насосу, то не будет видно во время паузы.
Можно подключиться к правой точке пульта. Могу схему выложить.

Схемка никогда не помешает!

зачем схема? Там и так все понятно, на 12 контакте led дисплея в момент свечения этой точки, напряжение примерно 1,7 - 1,9В, когда не горит напряжение 5В, снимаете оттуда сигнал через транзистор и на мк, а далее на что фантазии хватит :P .

Staska
Сообщения: 79
Зарегистрирован: 30 сен 2010, 13:10
Город: Челябинск
Откуда: Челябинск

Re: Бензонасос

Сообщение Staska » 29 ноя 2010, 01:12

yurachka писал(а):зачем схема? Там и так все понятно, на 12 контакте led дисплея в момент свечения этой точки, напряжение примерно 1,7 - 1,9В, когда не горит напряжение 5В, снимаете оттуда сигнал через транзистор и на мк, а далее на что фантазии хватит :P .


Вот же ж блин, а я измеряю напругу и вижу ноль на горящей точке, а на мигающей до 3-х вольт подскакивает. Подумал что цэшка подмёрзла (сидел в машине) либо не на той ноге контроллера смотрел. А тут оказывается когда не горит должно быть 5 вольт. :roll:
Hyundai Terracan 2.9 CRDi, Бинар-5Д серийный номер 00316, прошивка 2007, помпа Bosch 0 392 023 004

Аватара пользователя
IKI
Группа разработчиков
Сообщения: 1457
Зарегистрирован: 22 сен 2010, 14:48
Город: Самара
Откуда: Самара
Контактная информация:

Re: Бензонасос

Сообщение IKI » 29 ноя 2010, 17:56

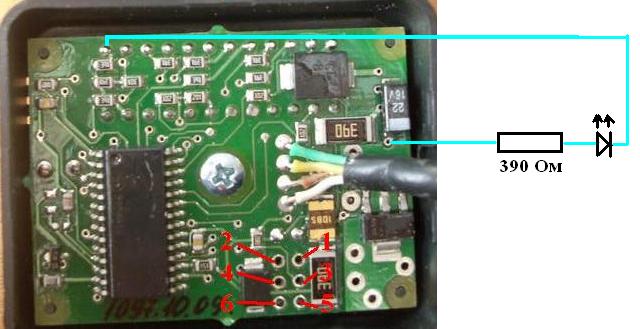

Схема подключения к правой точке.

Staska
Сообщения: 79
Зарегистрирован: 30 сен 2010, 13:10
Город: Челябинск
Откуда: Челябинск

Re: Бензонасос

Сообщение Staska » 29 ноя 2010, 21:40

IKI писал(а):Схема подключения к правой точке.

О-о-о-о--о..... а точно так?!?!?!?!?
По-моему правая точка - это левая нога (по вышеприведенному рисунку) в НИЖНЕМ ряду индикатора!?!
Hyundai Terracan 2.9 CRDi, Бинар-5Д серийный номер 00316, прошивка 2007, помпа Bosch 0 392 023 004

yurachka
Сообщения: 74
Зарегистрирован: 09 окт 2010, 02:54

Re: Бензонасос

Сообщение yurachka » 29 ноя 2010, 21:46

Staska писал(а):
yurachka писал(а):зачем схема? Там и так все понятно, на 12 контакте led дисплея в момент свечения этой точки, напряжение примерно 1,7 - 1,9В, когда не горит напряжение 5В, снимаете оттуда сигнал через транзистор и на мк, а далее на что фантазии хватит :P .


Вот же ж блин, а я измеряю напругу и вижу ноль на горящей точке, а на мигающей до 3-х вольт подскакивает. Подумал что цэшка подмёрзла (сидел в машине) либо не на той ноге контроллера смотрел. А тут оказывается когда не горит должно быть 5 вольт. :roll:

На ноге контроллера или 13 контакте Led дисплея так и должно быть!!! Можно подключиться и к ней, это кому как нравится :D

yurachka
Сообщения: 74
Зарегистрирован: 09 окт 2010, 02:54

Re: Бензонасос

Сообщение yurachka » 29 ноя 2010, 21:51

Staska писал(а):
IKI писал(а):Схема подключения к правой точке.

О-о-о-о--о..... а точно так?!?!?!?!?
По-моему правая точка - это левая нога (по вышеприведенному рисунку) в НИЖНЕМ ряду индикатора!?!

Это точно так!!! И нижний и верхний крайние контакты относятся к правой точке! На нижнем контакте +5В через сопротивление подается постоянно, на верхней появляется масса от ноги мк в момент запуска и во время работы и светодиод загорается.

Staska
Сообщения: 79
Зарегистрирован: 30 сен 2010, 13:10
Город: Челябинск
Откуда: Челябинск

Re: Бензонасос

Сообщение Staska » 29 ноя 2010, 21:58

yurachka писал(а):
Staska писал(а):
IKI писал(а):Схема подключения к правой точке.

О-о-о-о--о..... а точно так?!?!?!?!?
По-моему правая точка - это левая нога (по вышеприведенному рисунку) в НИЖНЕМ ряду индикатора!?!

Это точно так!!! И нижний и верхний крайние контакты относятся к правой точке! На нижнем контакте +5В через сопротивление подается постоянно, на верхней появляется масса от ноги мк в момент запуска и во время работы и светодиод загорается.


Понял, спасибо!!!
Hyundai Terracan 2.9 CRDi, Бинар-5Д серийный номер 00316, прошивка 2007, помпа Bosch 0 392 023 004

Stt
Сообщения: 81
Зарегистрирован: 21 ноя 2010, 14:23
Город: Novouralsk

Re: Бензонасос

Сообщение Stt » 11 янв 2011, 23:59

В данной теме много вопросов по устройству бензонасоса,
может кто разбирал, выложите фотки или эскиз.

Аватара пользователя
Kolma
Сообщения: 1153
Зарегистрирован: 26 сен 2010, 17:59
Город: Новосибирск
Откуда: г. Новосибирск

Re: Бензонасос

Сообщение Kolma » 12 янв 2011, 06:23

Stt писал(а):В данной теме много вопросов по устройству бензонасоса,
может кто разбирал, выложите фотки или эскиз.

Эскизы (схема с описанием деталек) уже выкладывали же...
Mitsubishi Pajero 1999 / Бинар 5Д-Компакт (Р107/2006)

Установка и прошивка Бинаров в Новосибирске.
Диагностика неисправностей, ремонт, гарантия.
Подробности в личку или по т. +7 903-998-2615, Михаил.

Аватара пользователя
Katanchik
Сообщения: 220
Зарегистрирован: 25 сен 2010, 18:33
Город: Москва
Откуда: Msk
Контактная информация:

Re: Бензонасос

Сообщение Katanchik » 14 янв 2011, 18:32

После разглядывания изделий компании Теплостар и размышлений наткнулся на одну вещь которая меня удивила.
В подогревателе Теплостар 14ТС-10 бензонасос установлен на самом подогревателе и длинна топливо провода до самого подогревателя совсем мала. Насос с виду похож на наш, по крайней мере должен тоже быть плунжерный. Так вот товарищи знатоки внимание вопрос. Почему бинароводы мучаются с кавитацией и выносят насос ближе к баку, когда тем временем владельцы теплостара просто используют прибор и радуются.. =)

Мысли в тему. на опеле омега б устанавливались 2 дизельных мотора 2.5 оба от бмв, на моторах выпускаемых ранее не было предпусковых подогревателей. Такой мотор как раз установлен у Стаса "Слепой Пью", но были и другие современные моторы тоже рядные 6ки только уже 24 клапанные с КомонРейлом и прочими вкусностями. Так вот на последних были подогреватели ебершпехер насос на которых тоже стоял прям на подогревателе. Почему? как они победили кавитацию? Насос там тоже плунжерный..
BMW e46 320d универсал на механике и пока не установленный бинар 5д-св + запуск с телефона, самая последняя прошивка.

Опель Омега Б 2.0 16v бензин + бинар 5б-св + запуск с телефона. прошивка 1008(Бинар отработал на совесть, машина продана.)
