Бинар Компакт новый теплообменник

[Petrov_kamensk]

И так новый Бинар Компакт: еще больше, еще круглей, еще больше тепла.

Что поменялось

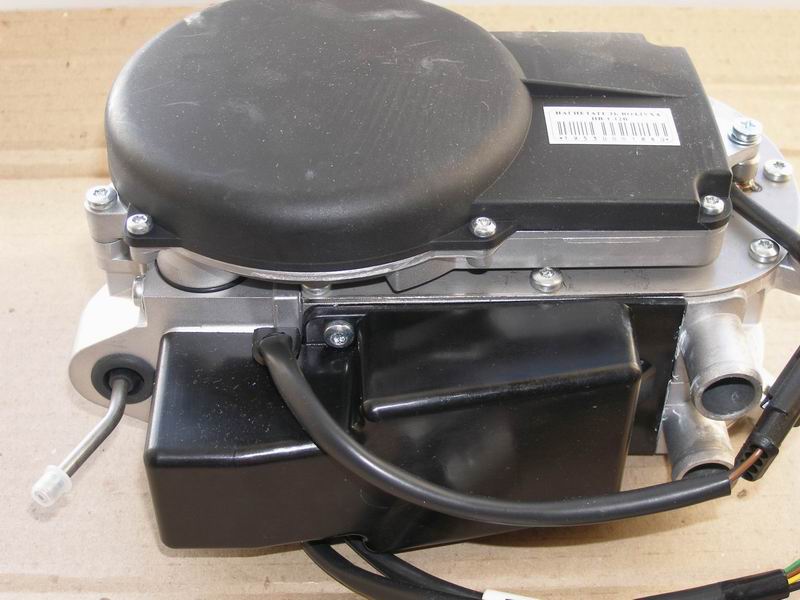

корпус получил больший по обьему теплообменник, это увеличивает площадь теплообмена и эффективность нагрева ОЖ

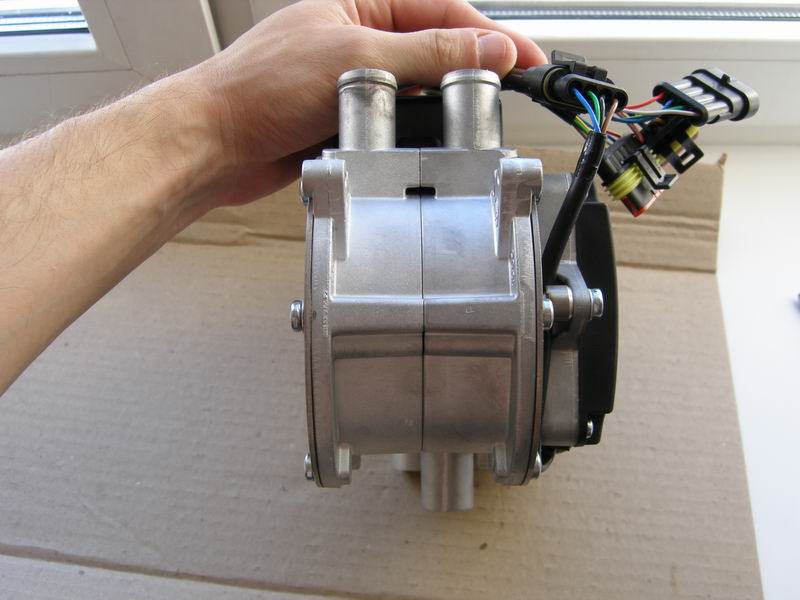

произошли изменения в длине патрубков

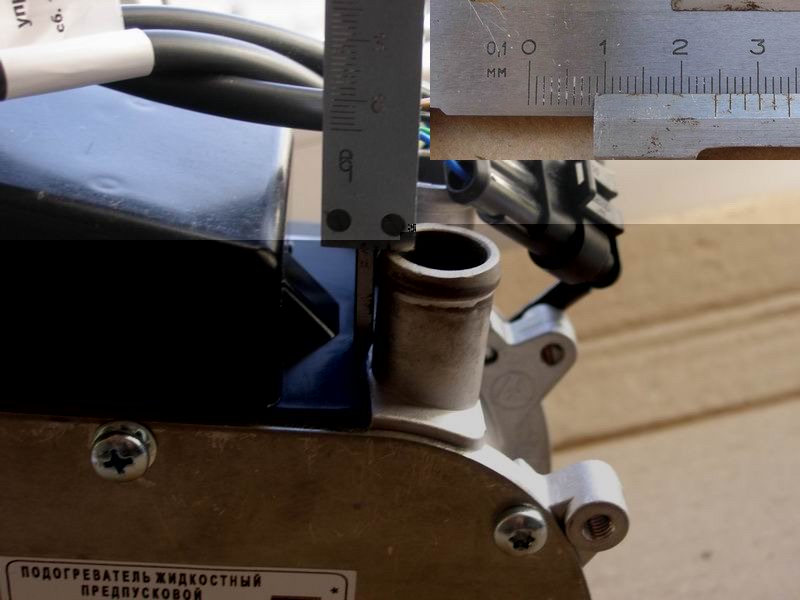

они стали выше (24мм) этого вполне достаточно для хомута, и даже пружинный можно уже одевать.

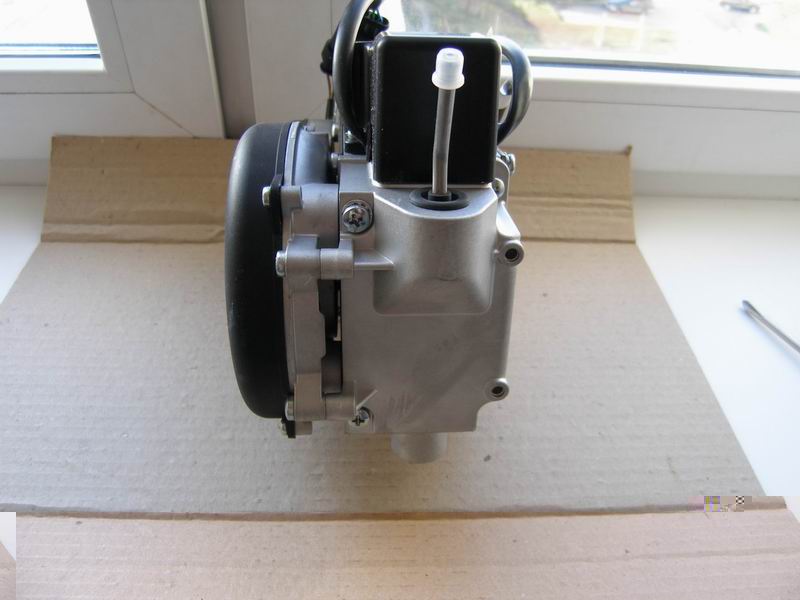

канал между патрубками для вытекания ож из под крышки стал меньше, и еще и получил шторку так что внешняя влагу туда уже не будет так просто попадать.
ну и датчики температуры в алюминиевых корпусах уже не боятся ни чего

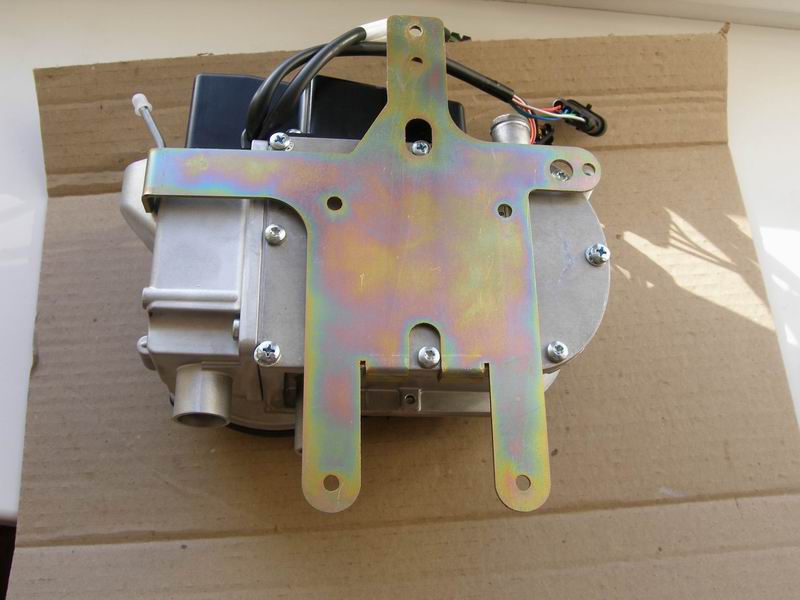

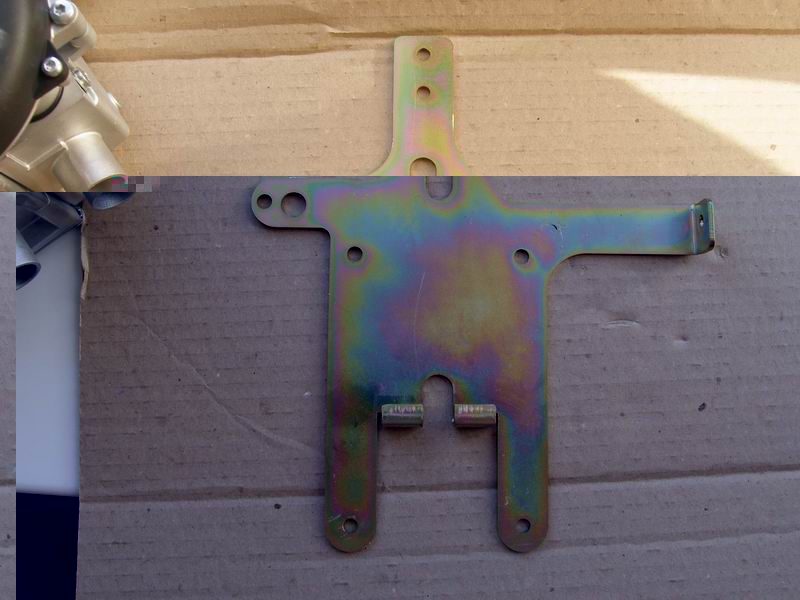

изменения корпуса привели к изменению кронштейна
длинные уши позволяют обходится без переходных пластин.


способ крепления не изменился, подвешивание на двух упорах, и крепления одним болтом

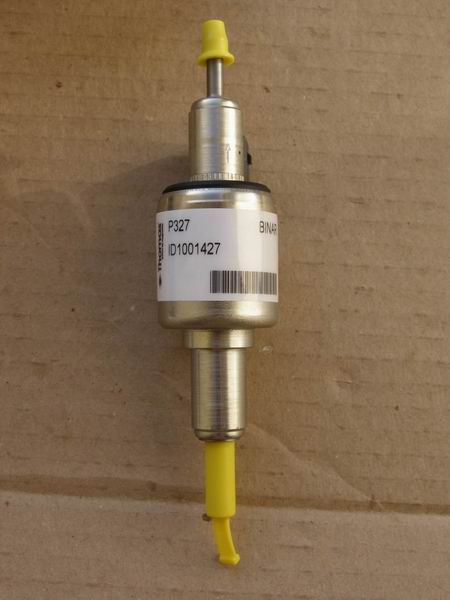

еще новинка Топливный насос.
буржуйский, не разборный, не регулируемый.

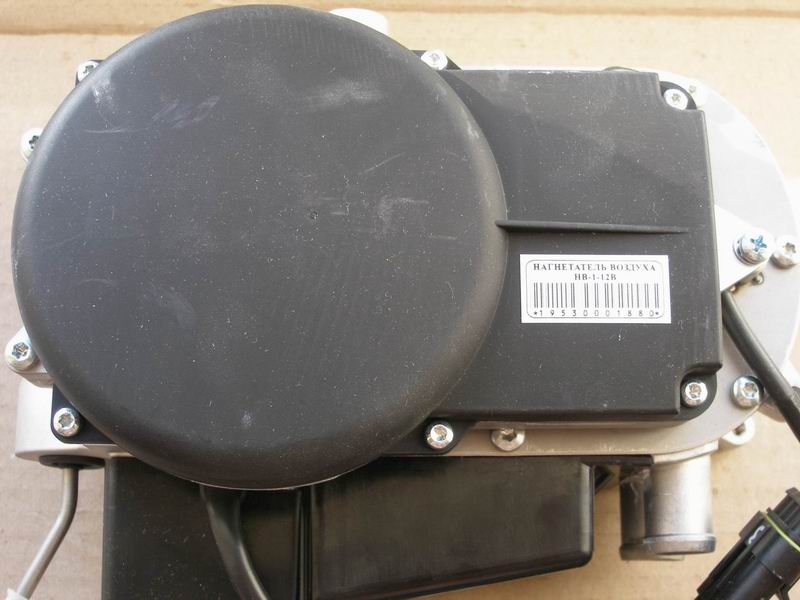

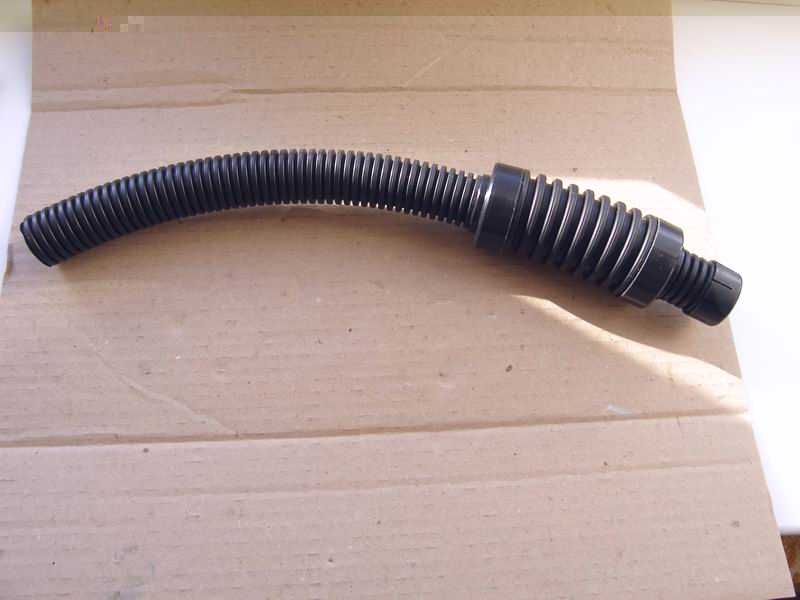

куций хвостик воздухозаборника


[Serg_Bobr]

Кстати, по инструкции теперь для нового буржуйского топливного насоса, положение при установке - строго горизонтальное +- 5 градусов, во всяком случае для бензинового так.

[IKI]

Совершенно верно. В вертикальном положении немецкий насос не выдает заявленной производительности вплоть до срыва пламени и нерозжига.

[Ратибор77]

У Вебасты заказывали

[Kolma]

Так а чем он лучше то? Тише, меньше потребляет энергии, не даёт пузырей? Или это просто как альтернатива для сомневающихся? Они дизель/бензин?
Меня ваш дизельный тонкий очень даже устраивает

[Vyacheslav]

Да и установка, строго горизонтально ни есть гуд.

[Serg_Bobr]

Когда из коробки достал новый топливный насос, сразу подумалось - а чего такой маленький? А горизонтальное положение для меня например лучше. Он за рамой полностью прячется, а в вертикальном положении штуцера бы торчали и нижний бы точно на каком-нибудь бездорожье обломился бы.

[Ратибор77]

для легкового транспорта, расположение насоса горизонтально предпочтительнее, так как крепится он должен рядом с баком топливным и на днище...

[IKI]

ТН-7 плохо качает бензин. Солярку качает хорошо. Бензиновые Бинары комплектуем немецкими насосами, а дизельные нашими ТН-7.
Так планируется до тех пор, пока не доведем бензиновый насос.

[steals_y2k]

а что,у компакта были низкие патрубки тосольные? на обычном вполне устраивало всё, чуть герметика и хомут из комплекта..и уже ровно год и ни капли мимо

красивенький,осталось воздушку запихать под железную крышку для тишины и удобства-и будет вебаста! ))
