Фото камеры сгорания Бинар 5Б

[1340]

Всем доброго времени суток! как должна выглядеть горелка? интересует вид со стороны выхода пламени.

[Petrov_kamensk]

А собственно в чем вопрос ?

пока подыскиваю подходящее фото.

[1340]

отгорело донышко... интересует его вид - просто заглушка или шайба?

[Petrov_kamensk]

другой фото гдебы заглядывалось в горелку нет.

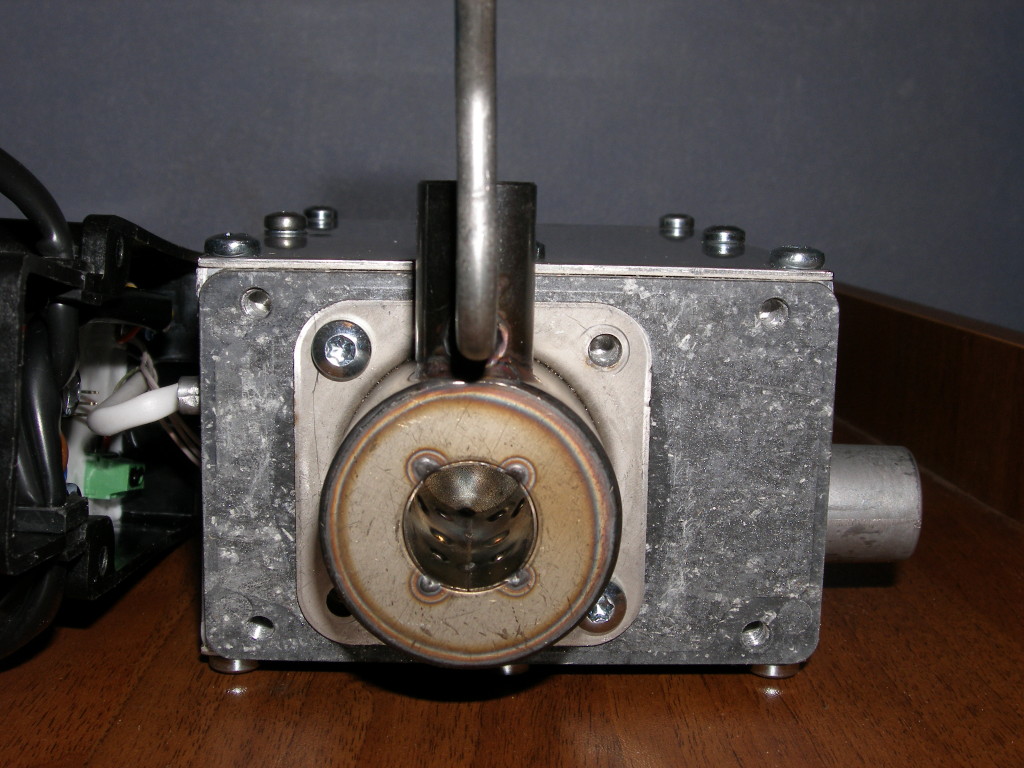

пятак приварен точечной сваркой в 4-х точках, должен быть, без него работать не будет.


[1340]

Благодарствую!
Без него работает, только часто срыв пламени и хлопки при розжиге

[Petrov_kamensk]

ну так это не работает, а мозг выносит.

какой год выпуска и сколько он уже отработал ?

[1340]

2011, брал б\у, поэтому пробег неизвестен
можно прочитать с "черного ящика", но пока нет шнурка

[Юрий Степанов]

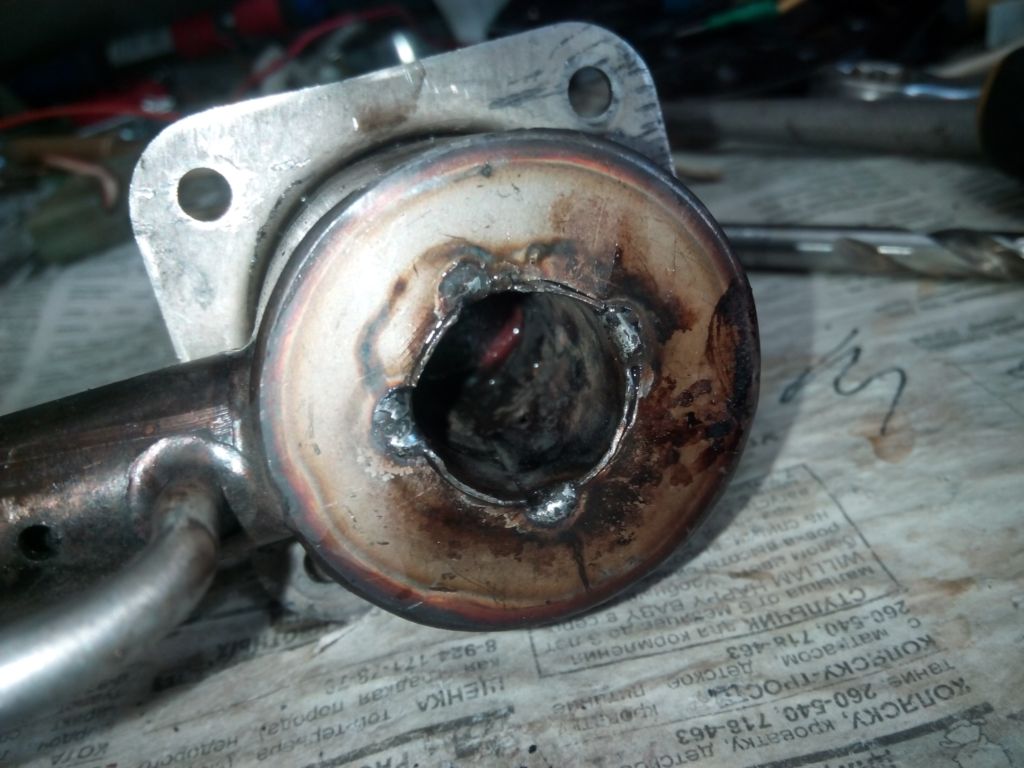

Тоже отгорело донышко. Тоже хлопки...

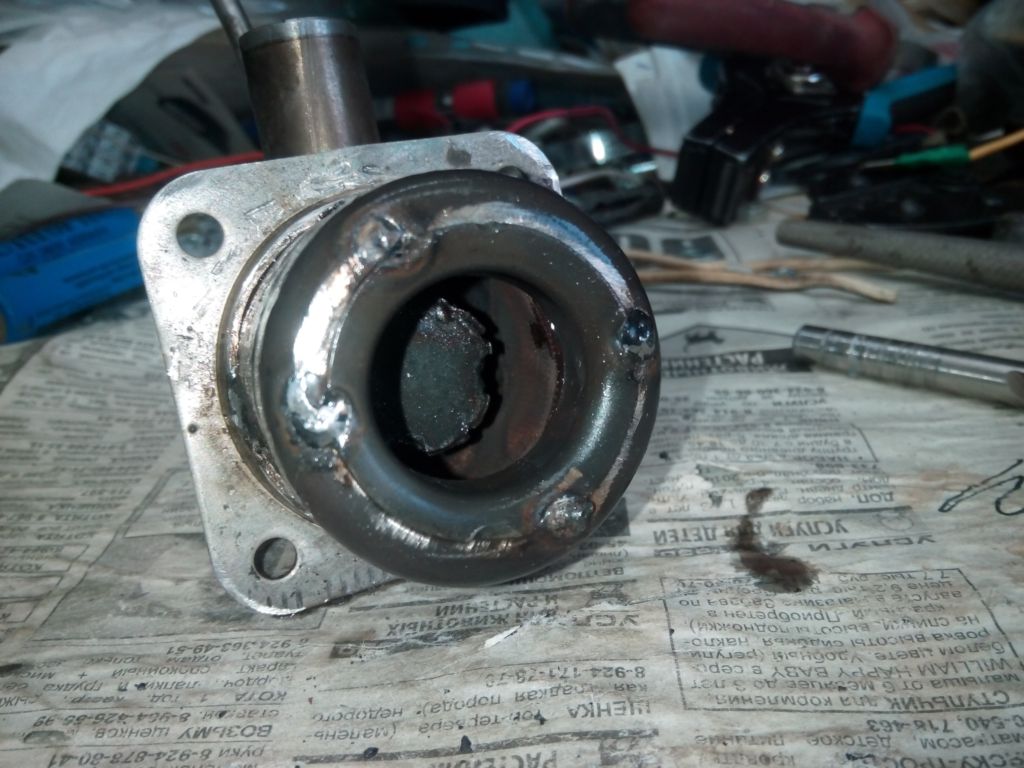

У местного дилера камеры не оказалось, пришлось чинится "как можем".

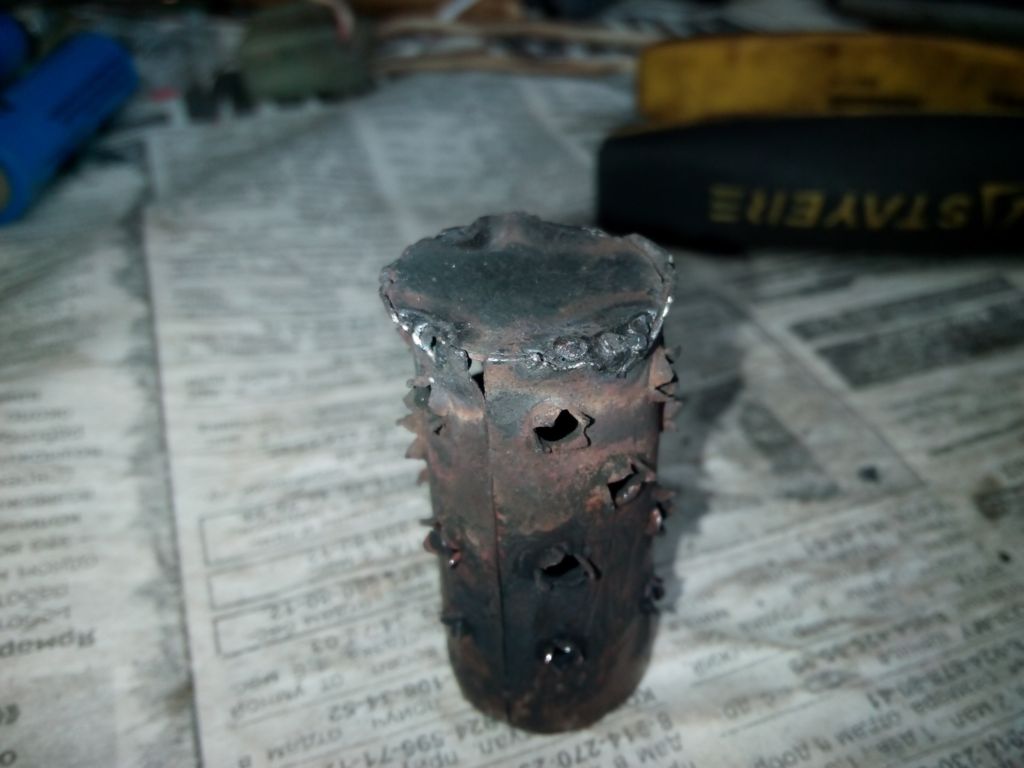

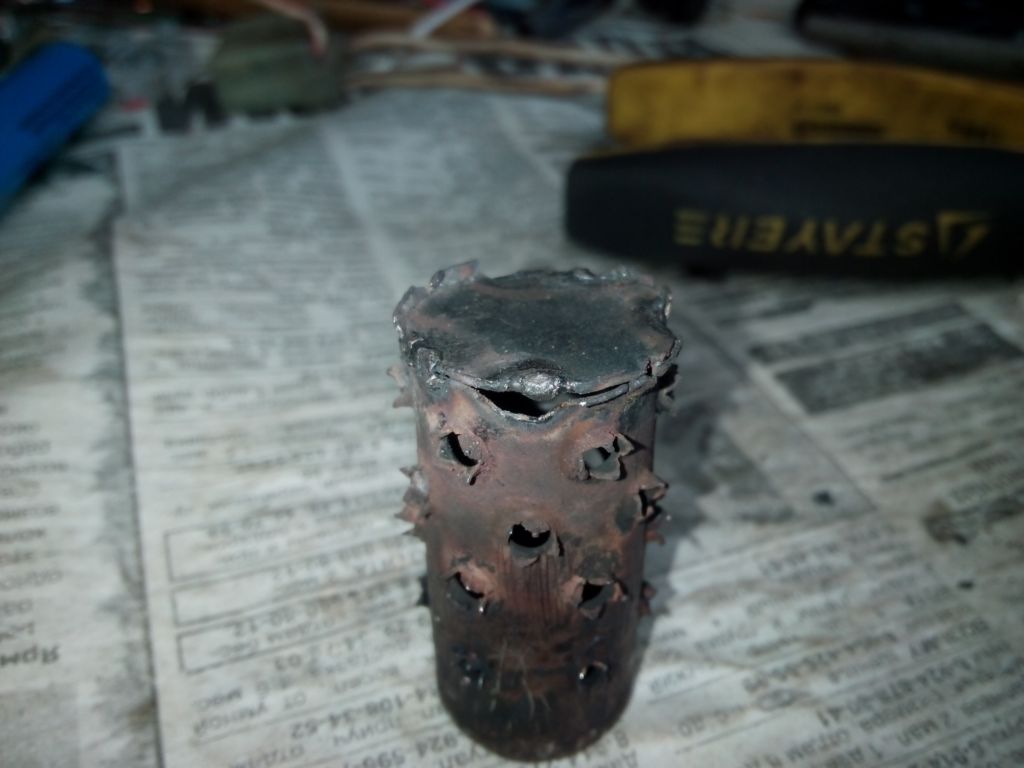

В принципе все чинится, только аккуратно надо. Думаю, даже можно этот "распределитель воздуха" сделать вообще самодельный, если совсем приспичит...


Вааще ужас! Гвоздями протыкали?
Надо бы чуть потолще сталь и понадежней сварку-прихватку донышка...




[Petrov_kamensk]

У Вас очень старая конструкция, которая только в первых моделях была.

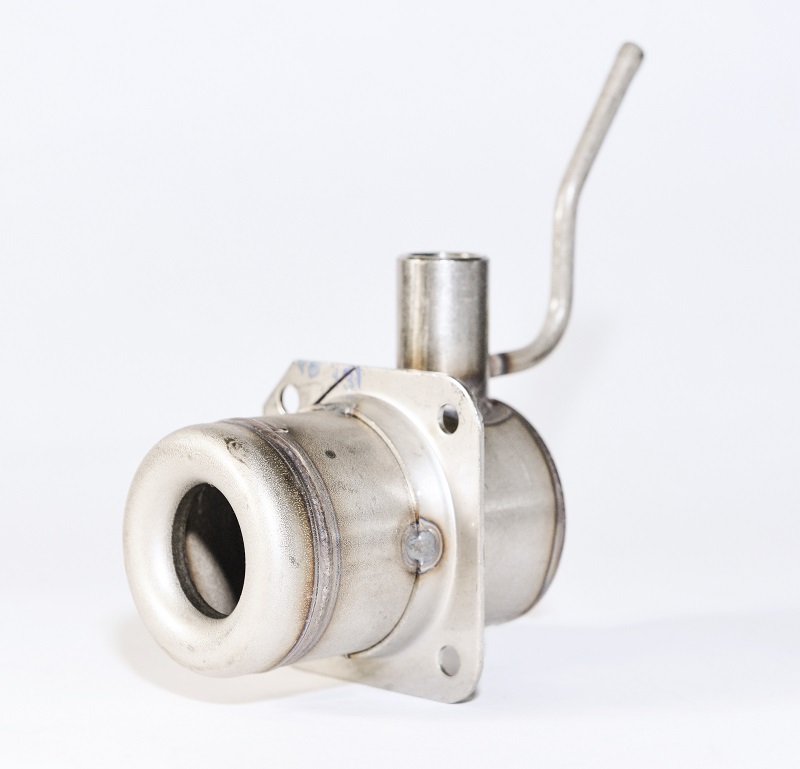

после перешли на такую конструкцию

-Сгорания сб 1133 _800.jpg (84.07 КБ) 14834 просмотра

[eugene28]

Так есть или нет пятак в новой горелке?
