Управление помпой через реле

[marmot_san]

Доброго дня. Подскажите пожалуйста, возможно сделать управление помпой БОШ через реле или от дополнительного канала сигнализации? Как устроена схема включение помпы БОШ?

[Petrov_kamensk]

помпой конечно можно управлять как угодно, хоть отдельной кнопкой, хоть внешним реле, вот только не понятно зачем.
в блоке управления стоит специальна микросхема выделенная в отдельный класс - интеллектуальный драйвер, процессор может непосредственно управлять им и получать данные с него, а на выходе двайвера висит нагрузка помпа, или топливный насос или реле или свечка.

[marmot_san]

Хотел бы избавиться от своей помпы и использовать помпу биран. Вот и вопрос если подать плюс на плюсовой контакт помпы бинара, в самом бинаре ничего не произойдет, драйвер не сгорит и как эта схема будет работать если будет два сигнала с авто и с бинар? Или может в колодке бинара есть специальный контакт по сигналу на него +12 что бы запускалась только помпа?

[Petrov_kamensk]

дополнительных контактов для управления нет, не предусматривали такие виды управления.

по включению чуть раньше была тема, в ней всё подробно расписано
жать сюда

[marmot_san]

Спасибо, а не подскажите как определить бесконтактная помпа или нет? Бинар покупал в том году, помпа не большая черная, бош.

[Petrov_kamensk]

для управления разницы какой тип помпы нет.

полностью пластиковая бошь 004, картинка тут, без коллекторная, с мокрым ротором.

[marmot_san]

Да я к тому что стоит это делать или нет, теперь думаю, что стоит!

[RA9UBD]

Код: Выделить всё

Вот и вопрос если подать плюс на плюсовой контакт помпы бинара, в самом бинаре ничего не произойдет, драйвер не сгорит и как эта схема будет работать если будет два сигнала с авто и с бинар?

Можно, я так делал. Драйверу управления фиолетово совершенно.
Я делал отдельную кнопку включения помпы, в салоне. Потому что мне нужно что бы она зимой, работала всегда, и включалась автоматически при автозапуске с сигнализации, что бы салон быстрее нагреть.
+12В брал от зажигания, сразу предохранитель, потом ДИОД ОБЯЗАТЕЛНО, потом кнопка, и провод под капот, на желтый провод помпы.
Диод нужен для того, что бы исключить попадание +12В на зажигание при включении Бинара. А то получиться, что если кнопка нажата, а зимой она нажата всегда, то при включении бинара, включиться зажигание. Что бы этого не произошло, нужно ставить диод.

[Petrov_kamensk]

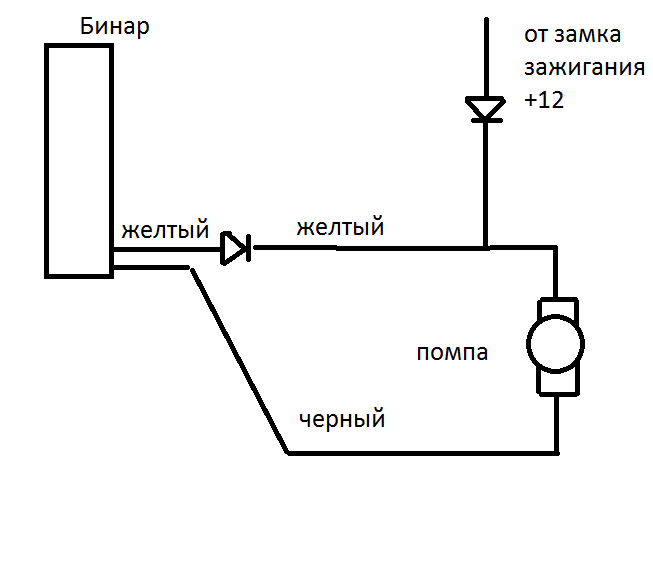

Бинар дополнительно помпа.png (11.49 КБ) 10982 просмотра

[RA9UBD]

Диод на желтом проводе, совершенно не обязателен.
