Куда подключить выход сигнализации

[andy_p79]

Добрый день!

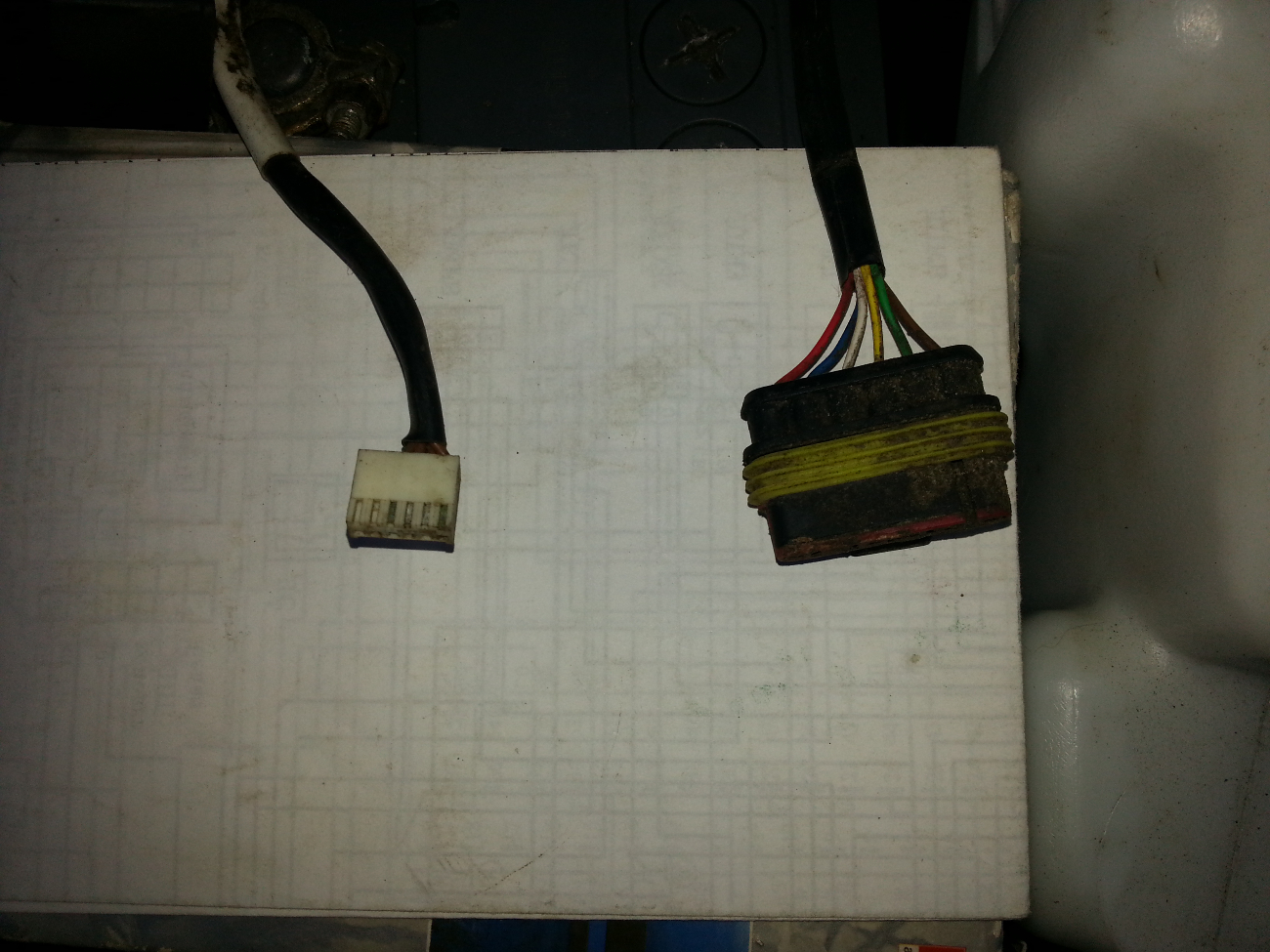

Подскажите пожалуйста как подключить сигнализацию к новой плате управления Бинаром после ее замены? У старой был разъем который подключался к плате у новой разъем уже сразу выведен (см. фото). Версия ПО в пульте управления 107 в бинаре 1014.

[Petrov_kamensk]

Скачав инструкцию от Бинар-Компак там можно было обнаружить схему.

Установить ответную часть разьема, использовать 1 и 4 выводы.

[andy_p79]

А если у меня не компакт (блок и воздуходувка отдельно). Тогда мне надо 1-4 замкнуть, а выход 1 и 2 к реле, правильно?

[Petrov_kamensk]

нет не правильно.
как должно быть написано выше, а зависит от версии ПО, для 1014 вариант вариант 1+4

[andy_p79]

Большое спасибо! А где можно приобрети ответную часть разъема?

[Petrov_kamensk]

Хороший вопрос, пока не знаю.

[boot_56]

Хороший вопрос, пока не знаю.

Тип разъёма большого не указан, в своё время на рынке не нашел, редкий тип, вроде бы на Газелях он есть. Маленький купил в Чип и дип'е по каталогу стр. 17. Завёл жгут под крышку Бинара через штатный уплотнитель, так даже лучше по-моему. Этот жгут, кажется, идёт на модем, туда протянул 2 провода от сигналки.

[andy_p79]

Думаю купить в магазине подходящий разъема мама-папа и переделать (модем все равно покупать не планирую).

[Petrov_kamensk]

если модем не планируете то можно обрезать всё лишнее и по одному обжать термоусадкой.
