Замена драйвера VN820

[ЮВА]

Пришлите в личку адрес с индексом, ФИО, телефон, пару слов о чем речь, чтобы не перепутать. Пришлю NV920. Сейчас должны ставить 920, он ничем, кроме допустимого тока не отличается. У 920 максимальный ток 70 А. Отказы драйвера были вовсе не из-за неправильного выбора элемента, а в результате того, что после кризисного простоя изготовители пустили в продажу что-то вроде забракованного ранее полубрака.

[a.m.]

Webasto применяет ключ свечи BTS141 рабочий ток 12А ,максимальный 25-75А
Eberspacher BTS432 11А и 24-74А

[Petrov_kamensk]

так у них и свечи другие.
а всех изделиях кроме Бинара используют BTS 452

[a.m.]

BTS 452 рабочий ток 1.8А

[Petrov_kamensk]

угу точно, это драйвер топливного насоса

[a.m.]

замена драйвера свечи

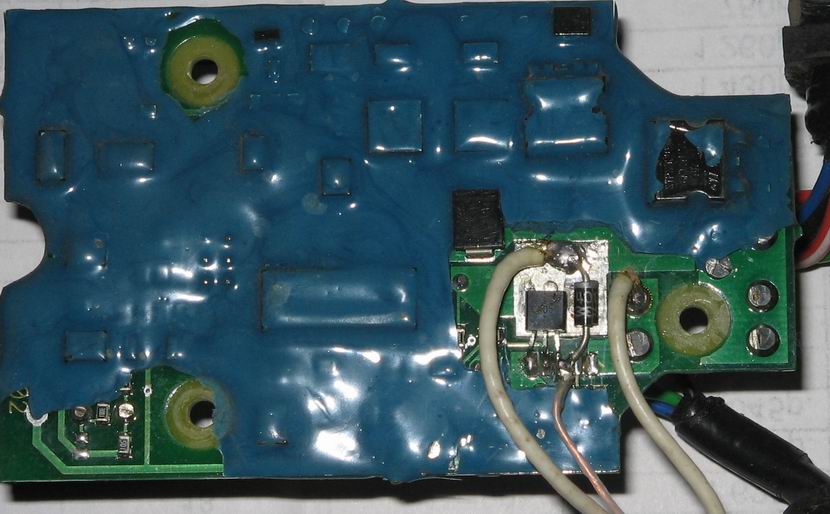

Вот замена драйвера свечи на схему с реле ,проработало так 2 недели (прошивка должна быть старая без ШИМ) .
Был куплен б/у Бинар5б ,запитан от отдельного нового АКБ 75АЧ ,установленного в багажнике ,прокинут провод 6 мм*2 .Перед установкой бинара протянуты ,поджаты все контактные соединения и через 15-20 запусков сгорел VN820 , видимо от хороших контактов были и хорошие броски тока

Неделю как заменено на VN920 ,присланные с завода (2шт) .

[Azonnn]

http://ru.aliexpress.com/item/VN920-012 ... 43942.html

вот нашел в китае может подойдет кому

[Stt]

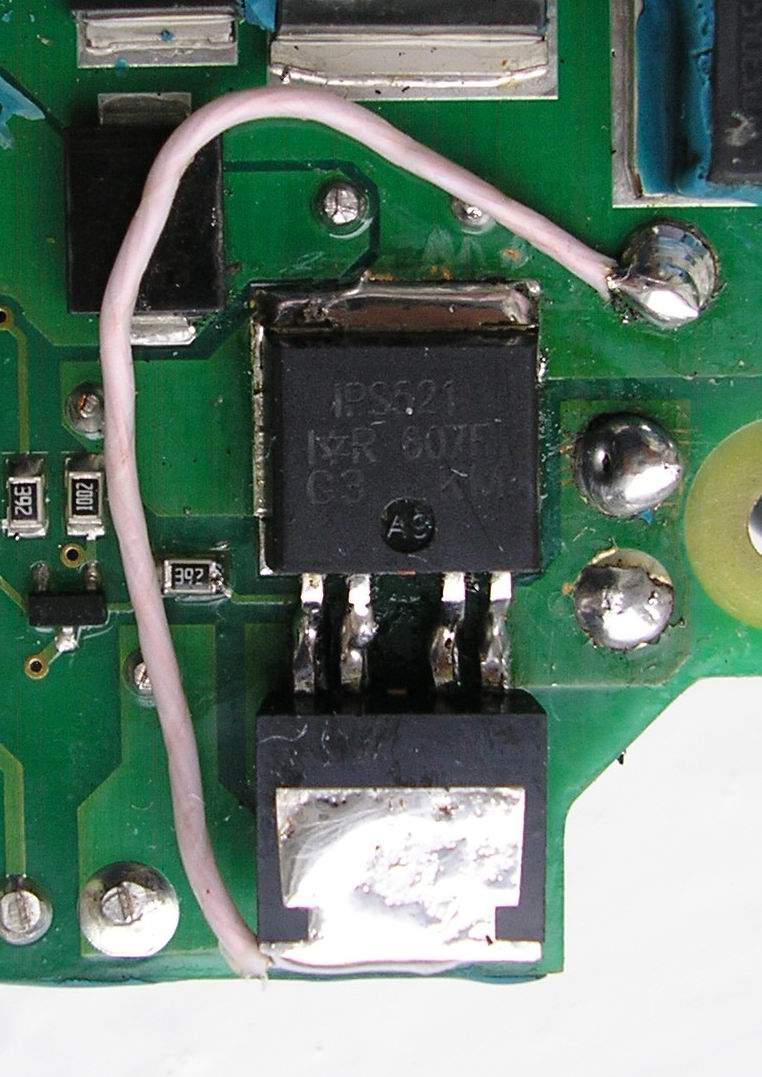

Поставил 2 шт. IPS521 параллельно, ток ограничения каждого 10А,
пусковой ток свечи выдерживают нормально.

Rotation of P1010165.jpg (125.91 КБ) 11106 просмотров

[Юрий Степанов]

Вот и у меня полетел драйвер свечи.
Сперва показал ошибку 13, затем 20...
Сразу купил новую свечу (кстати магазин не хотел продавать в связи с пересмотром цен, говорят звонили из Хабаровска и запретили, но все-таки уговорил девушку-продавца...) , затем стал осматривать аппарат.
Свеча оказалась целой, так что разжился запасной свечой
Выбит предохранитель 25А. Пробит диод защиты от переполюсовки. Пробит драйвер свечи.
Наш магазин Бинара в Якутске (Автоцетр Камаз на ул.Челюскина) был закрыт на выходные...
Ну, начал чинить "на коленке"...

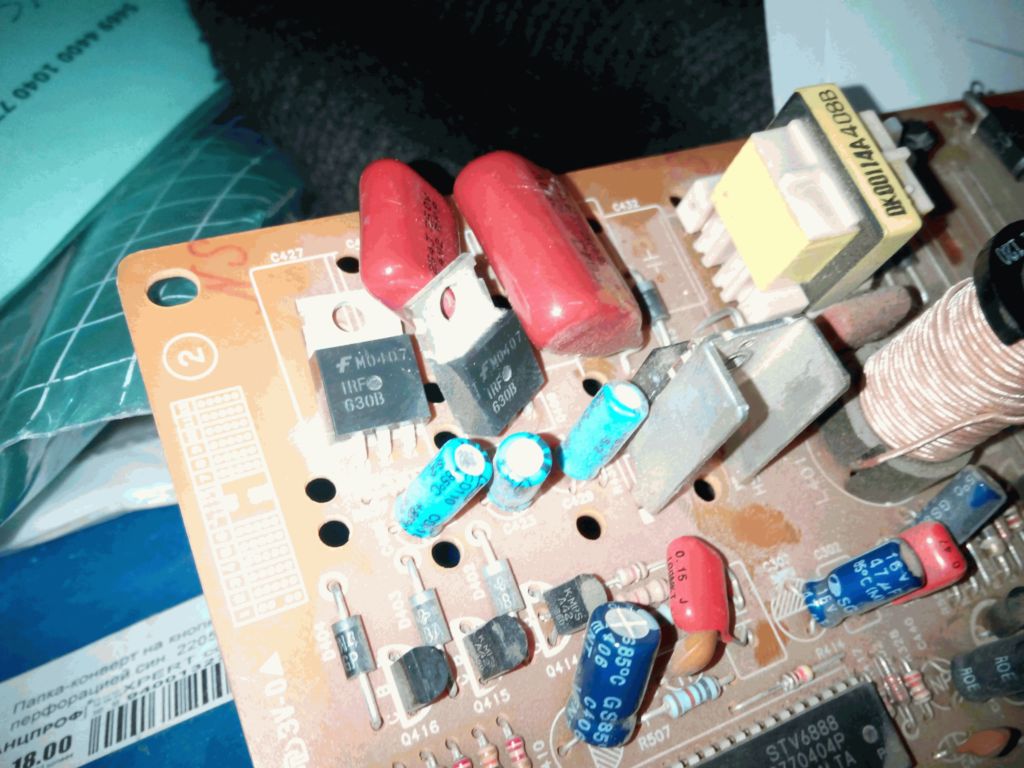

Единственное что нашел подходящего это полевик IRF630B на 9А, на старой плате от какого-то монитора:

Все что нашлось.jpg (126.11 КБ) 10874 просмотра

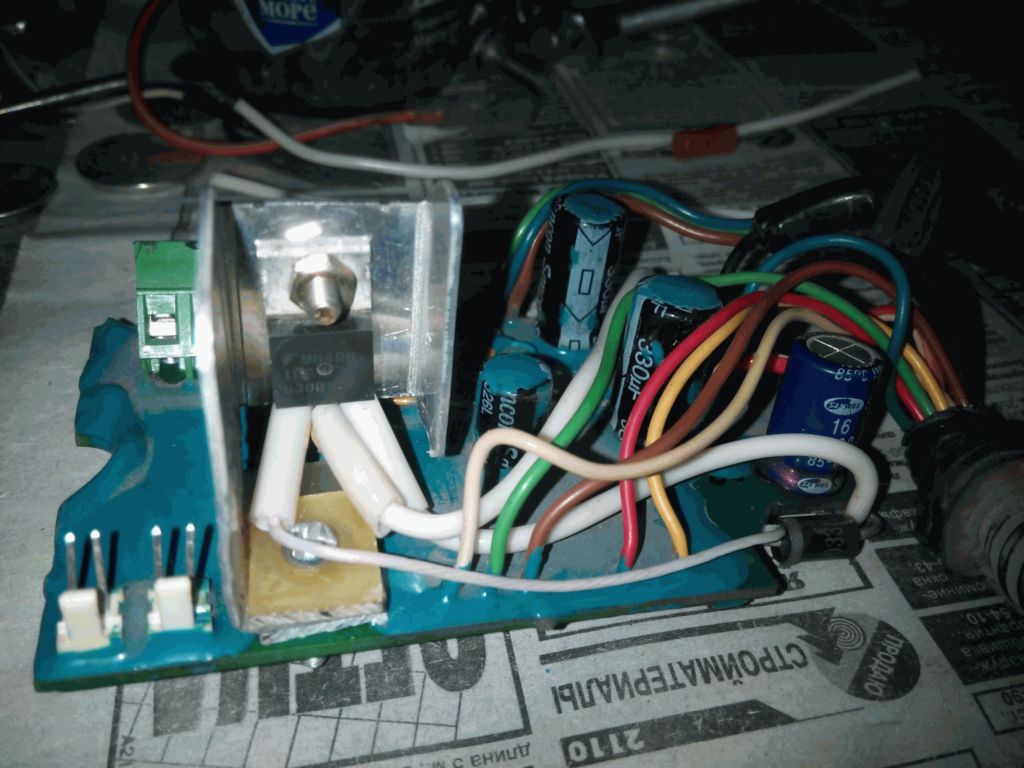

Сдуру сперва попробовал напрямую с радиаторчиком:

Сперва так.jpg (115.52 КБ) 10874 просмотра

Не прошло, недокал свечи и перегрев транзистора...

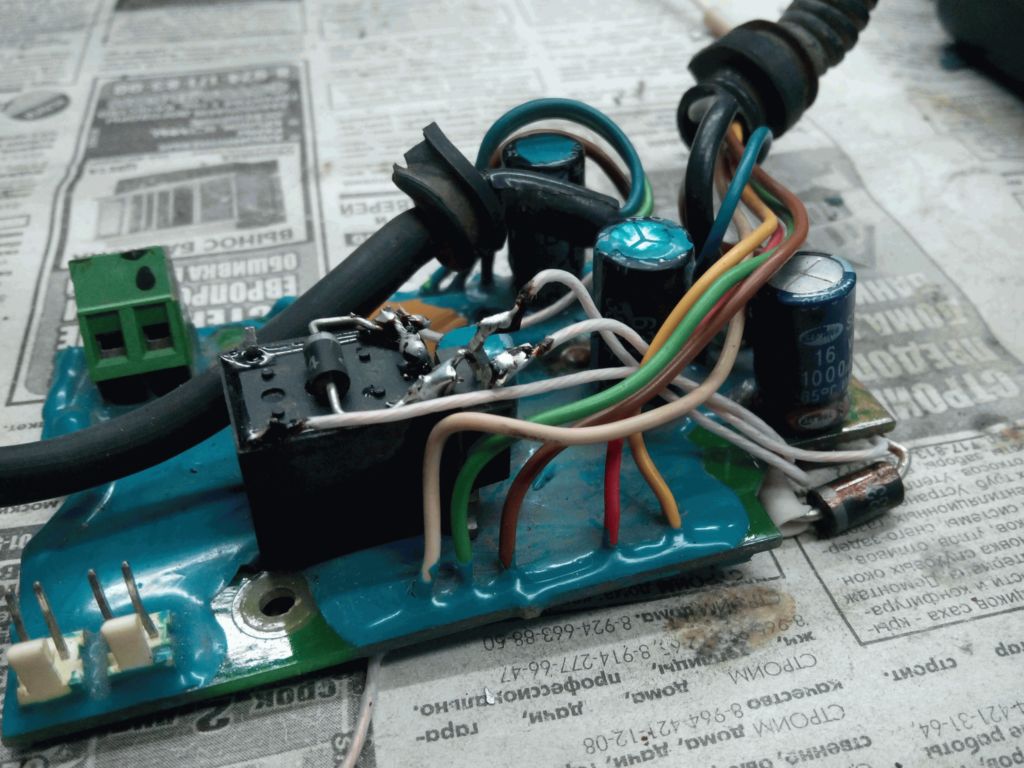

Пришлось сделать по "классике", с реле:

С реле.jpg (129.81 КБ) 10874 просмотра

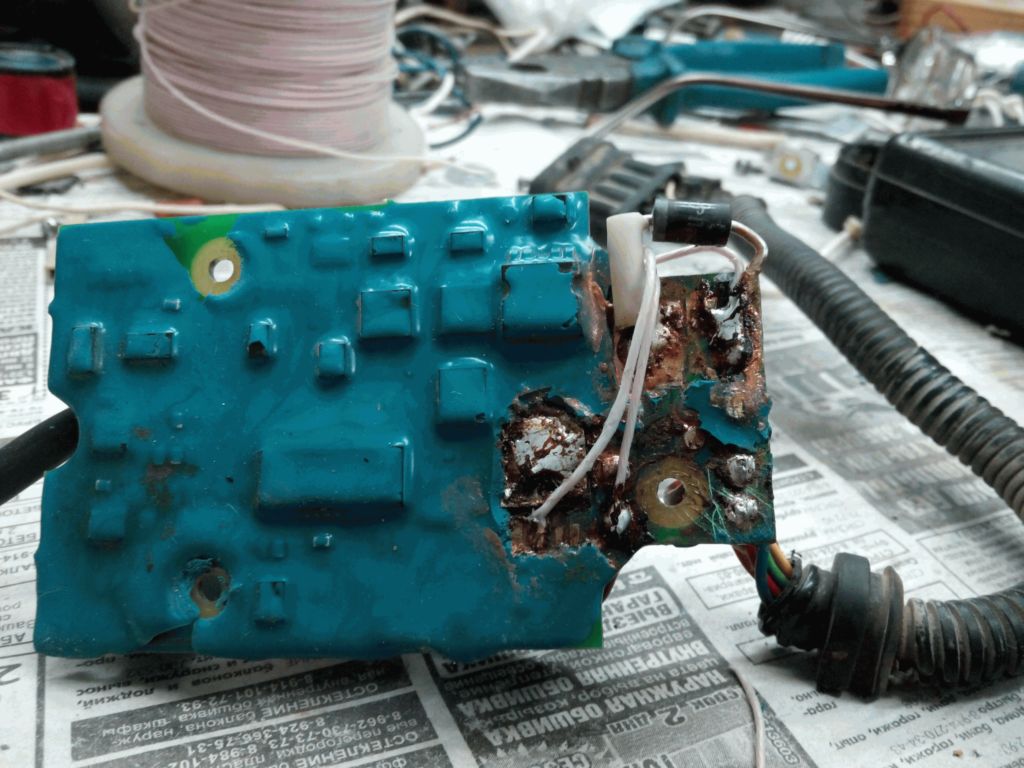

Правдв, слега подпортил плату:

Плата пострадала.jpg (126.44 КБ) 10874 просмотра

Аппарат работает, плату купил, пока пусть побудет в запасе.
Вопрос: у кого можно прикупить 2-3 шт VN920? Тогда бы восстановил эту плату по нормальному...

[atlant_is]

Тут у меня разбирательства выявили неработу свечи. Сначала была куплен свеча у дилера, а потом выяснилось, что не в ней и дело - свеча не калится только от БИНАРа. При этом ключ не пробит, но не открывается, даже если ногу 2 отпаять и подать туда логическую 1. Вопрос:
1. Чем заменить, если у дилера есть только 820-е ключи, а мне его ставить не хочется. Ну и плату предлагают целиком. Впопыхах купил BTS555, посмотрев, что вроде зависимости на графиках прямые, но не увидев, что управляется оно током а не потенциалом, теперь есть у меня бесхозный интеллектуальный ключ (((
2. Как убедиться, что дело только в ключе и управляющий выход контроллера в порядке? С цешкой лезть под капот и ловить +5 на управляющем входе?

Поскольку до дилера ехать через весь город - не хочется день зря потратить и получить все еще нерабочий бинар - посему хочется продиагностировать как-то. Жаль, что это можно только на машине сделать - не май месяц (((
И да - на отключение свечи во время попытки запуска блок никак не реагирует, хотя прошивка последняя.

Еще один повод позлопыхать на тему сырости конструкции первых бинаров - скоро у меня будет новый бинар, поменянный весь по запчастям (помпу поменял, свечу новую купил, нагнетатель уже ремонтировал/заливал компаундом, топливный насос уже тоже под вопросом - и это я бинаром пользуюсь относительно мало ((( ), р-р-р-р...
