О Нагнетателях. Устройство, монтаж, проблемы

[most981]

Понятие "изолятор брака" - это признание брака? Или это признание брака "для внутреннего пользования"?

[IKI]

Изолятор брака - это помещение на заводе куда поступают бракованные изделия и детали после анализа неисправности.

[most981]

как проверить неисправное "плечо" (или ключ) в плате нагнетателя? Не будешь ведь каждый транзистор выпаивать и в тестере проверять?

[konst]

Возникла у меня вторая проблема и поскольку я не увидел аналогичной проблемы в других ветках, решил описать ее здесь. (перенес в профильную ветку)

Нагнетатель воздуха был установлен в моей машине горизонтально. Две недели бинар запускался без сбоев, в том числе при низких (до 36 мороза) температурах. Но одним уже не сильно морозным утром (03.02) запуск не произошел. Днем я попытался запустить бинар еще раз, в режиме розжига он заработал, однако сильно запахло бензином и послышались посторонние звуки от нагнетателя воздуха. При выходе на режим большой мощности произошел срыв пламени и я завершил работу бинара.
Нагнетатель был снят с машины и после прочтения тем в настоящем формуме разобран для диагностики неисправности. При снятии нижней крышки со статором ротор остался внутри статора, вал в него заходил почти свободно с легким трением. немало удивившись такой конструкции, я понял что работать она может только в вертикальном положении, поскольку в горизонтальном положении крыльчатка, опускаясь под собственным весом, задевала за корпус. В соответствии с этим был переделан крепеж в машине и нагнетатель установлен вертикально с воздуховодами, направленными вниз.
При последующих запусках бинара ситуация со срывом пламени повторялась каждый раз когда он выходил на режим большой мощности.

Посмотрел внимательнее темы про нагнетатель и понял, что вал должен был быть запрессован в якорь двигателя.

Прошу уважаемого IKI прокоментировать ситуацию и подсказать пути решения.

[Petrov_kamensk]

Уже отвечал что воздуходувка может работать в Любом положении (если сухо) в реале не стоит ставить патрубками вверх.

По логике вам надо было обращатся к официальному представителю, а не разбирать самостоятельно.
при разборке у вас должны образоваться два сборочных узла:
1.нижняя крышка со статором, платой электроники.
2. корпус, с ротором и крыльчаткой.

узел "2" в домашних условиях не разбираем, и не ремонтируемый.

теперь подробнее что у вас где осталось, может фото есть ?

от излишней просадки ось удерживает кольцо проставка, между нижним подшипником и магнитным ротором.

[konst]

К официальному представителю обратиться уже не могу, поскольку прошло больше 2 недель со дня покупки бинара. Установка не у официального представителя.

Фотографий нет, но объяснить могу. неразборный узел №2, включающий крыльчатку с осью и ротором в моем нагнетателе оказался легкоразборным настолько, что при разборе нагнетателя на те самые два сборочных узла, ротор снялся с оси и остался в статоре.

кольца проставки есть с обоих сторон между ротором и подшибниками.

[Petrov_kamensk]

не очень понятно про 2 недели.

Ротор выполняется как приходят магнитные заготовки со стальной втулкой, берется ось в зависимости от модели воздуходувки, опресовывается путем обжатия стальной втулки по валу.
в данном случаи усилие было или заниженным или недостаточным.

Брак, заводской, теребуется замена.

вот как это собирается:
отдельно оси, отдельно роторы

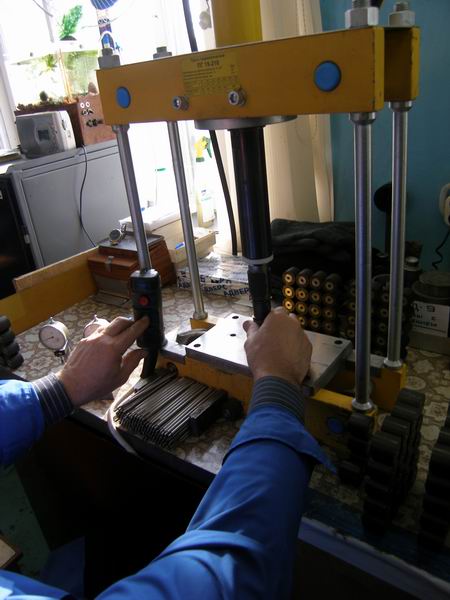

запрессовка.


проверка что не погнулось, при запрессовке


стеллаж ДО балансировки.


[konst]

Две недели - срок, который мне назвали в фирме "Тепло Сибири" для обмена бракованных деталей на исправные. Если установка самостоятельная, то далее их гарантия не распространяется.

Я бы рад заменить, но как это сделать не знаю - наши Новосибирские представители пошлют меня на три веселых буквы.

была мысль зафиксировать вал в роторе, но тогда будут проблемы с балансировкой и вряд ли нагнетатель будет работать нормально.

Фотографии могу сделать если будет нужно для оценки заводского брака.

[Petrov_kamensk]

Две недели - срок, который мне назвали в фирме "Тепло Сибири" для обмена бракованных деталей на исправные. Если установка самостоятельная, то далее их гарантия не распространяется.

Я бы рад заменить, но как это сделать не знаю - наши Новосибирские представители пошлют меня на три веселых буквы.

ну тут то они не правы, темболее в этой конкретной ситуации.
сами полезли конечно зря, после фото все будет понятнее.

[konst]

Разобрал и сфотографировал нагнетатель:
