Умер нагнетатель воздуха

[andy_p79]

Добрый день!
Нагнетатель воздуха (раздельный) не работает при подаче +12 на корич. и - на черный и синий. На блоке питания нет даже просадки напряжения при его подключении. Такое чувство что на плате не доходит питание. Может кто то подскажет контрольные точки питания на плате нагнетателя?

[Petrov_kamensk]

Если ремонт радиоэлектроники не является Вашим основным профилем работы то за нагнетатель воздуха лучше не браться.

[andy_p79]

В детстве увлекался. Дорожки с другой стороны платы плохо видно не вытаскивая обмотки двигателя. Вот и думаю может с верху можно проконтролировать напряжение. На микросхеме питание 3 в (по даташит от 2 до 6).

[ЮВА]

Ремонт платы управления Бинара очень проблематичен. Никаких 3 В там не должно быть. 12 В на входе, 5 В на питании микросхем.
Даже при наличии новой платы заменить корректно трудно.

[andy_p79]

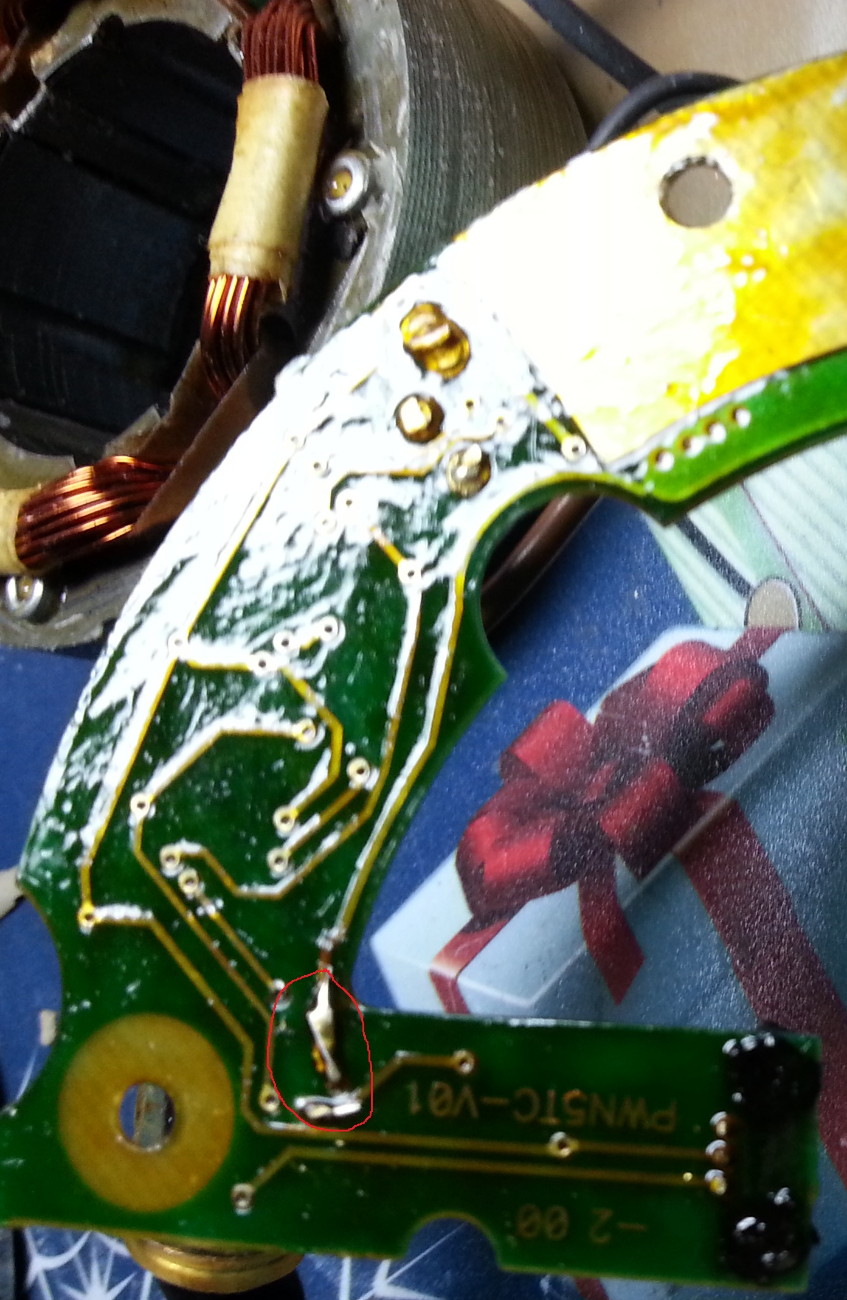

С отпуском появилось время на дальнейшее исследование платы нагнетателя. Теперь напряжение питание на микросхеме вообще отсутствовало. Так как дорожка с питанием уходит на другую сторону платы, и без демонтажа статора выяснить куда она идет выяснить было нельзя, пришлось его демонтировать. Проблема была в разрушении дорожки (переходное отверстие, между сторонами платы было черным). Между отверстием и дорожкой была микротрещина. Было восстановлено. Рядом было еще такое же отверстие (черное), но дорожка "звонилась". Заранее тоже восстановил, как и первую. Остальные места платы находятся в отличном состоянии. Может ржавление переходных отверстий в этом месте вызвано наличием диэлектрической прокладкой под данным местом платы? После данных действий нагнетатель закрутился в штатном режиме. Фото восстановленных дорожек ниже, правда уже покрыл цапонлаком.

[Petrov_kamensk]

Влага, напряжение и время вот главные причины подобного.
на первых нагнетателях изолятор в этом месте, был бумажный, потом должны были заменить на не намокающий пластик.

[andy_p79]

У меня нагнетатель 2010 года.

[andy_p79]

После ремонта нагнетателя, бинар запустился с первого раза (не считая ошибки Н20 вызванной перегоревшим предохранителем) и отработал полный цикл на ура не смотря на то что последний раз его запускали минимум 3 года назад.
