Программа диагностики и чтения черного ящика Бинар-5

[ssv1987]

помогло сбросить поле Format в English (United Sates) и обратно в Russian (Russia) в Control Panel\Clock, Language, and Region\Region and Language\Formats

[Ujivod]

Господа, если верить схеме присоединения Бинара, то сигналами Rx-Tx управляется и модем. В связи с этим у меня вопрос, а можно ли подключить шнур диагностики параллельно модему? Во первых не нужно будет рассоединять разъем пульта - источник неконтакта. Во-вторых, у меня, например, к модему добраться проще. В третьих, можно прямо к корпусу модема прикрепить блочек-преобразователь и пользоваться обычным соединительным проводником USB-A - USB-B между ноутом и этим блочком или иным способом. Вообщем весь вопрос в том, можно ли параллелить устройства по примеру того, как запараллелены пульт и модем?

[Petrov_kamensk]

Про паралелить чтото новое.
делить сигналы, делил те что отсылает один пульт а принимает другой.
но чтоб два сразу, частный случай пульт и адаптер

кажется не совсем правильным.

в теории можно модемом собирать данные с ЧЯ и пересылать на второй модем и обмениваться по радиоканалу.
при тех скоростях что там должно хватить.
НО все не так просто.

[Ujivod]

НЕ, я хотел использовать линию, которая идет на модем, и к ней, не отключая модема, подключить ноут.
А разве пульт и модем работают не от одного источника? В схеме присоединений к пульту идут 2 сигнала, которые называются IN и OUT. То что это Rx и Tx мы узнали от IKI. В отличии от пульта на разъеме, к которому подключается модем , кроме 2-х контактов, управляемых замыканием, идут Rx Tx, по крайней мере они так обозначены. А вот в плате самого бинара это одна и таже линия, которая раздваивается на 2 разъема или это разные каналы? Если линия одна и таже, то получается что БУ может управляться одновременно двумя сигналами: сигналом с модема и сигналом с пульта. Реально, конечно, можно запустить бинар с пульта и одновременно командой с модема. Выполнив одну, он не выполнит другую.
Конечно читать черный ящик не приходится часто и отсоединять пульт тоже, но все-таки, гораздо проще вывести своеобразный диагностический разъем, к которому можно подцепиться не залезая под под "торпеду" и не выуживая из-под нее разъем пульта.
Вернемся к вопросу, и адресуем его Константину:
1. На плате БУ линия на пульт и на разъем модема - одна и таже? Хотя это не столь важно.
2. Можно ли параллельно модему подключить USB-TTL переходник и к нему ноут, при этом не отключать модем и пульт? Конечно тот, кто считывает ЧЯ должен понимать, что пользоваться он ИМЕЕТ ПРАВО и ОБЯЗАН только чем-то одним, НА БАРДАК ЗАВОД НЕ ПРОЕКТИРУЕТ.

[boot_56]

Насколько известно от производителя, Бинар имеет 2 последовательных порта: 1-й честный RS 232 на модем и 2-й незаконно рожденный (с точки зрения даташита PIC) на пульт или на адаптер считывания данных черного ящика. Повесить на 2-й ещё один разъём и использовать при отключении питания пульта, теоретически можно, но это будет колхоз.
В своё время IKI предполагал, что в новых мозгах будет USB, к которому, как известно, без нарушений общепринятых правил можно подключать до 128 внешних устройств с длиной каждого кабеля до 5 метров. Если это осуществится, но не будет проблем считывания ЧЯ и перепрошивки с компьютера или флешкой.

[ЮВА]

Сейчас дело выглядит так: На борту PIC16F886 есть один законный канал связи RS232, там реализован корректный аппаратный прием и передача сигналов, на проводах RX и TX в отсутствии передачи единичные уровни, при приеме сигнал (байт) оказывается в буфере, откуда по прерыванию процессор его забирает. Передача - аналогично. Байт посылается в буфер и поднимается флаг готов к передаче. Байт уходит. Уровни согласуются с помощью MAX. Ну это детали. Скорость передачи - приема устанавливается при инициализации контроллера. Этот канал только для модема.
Второй канал действительно колхозный, т.е. реализован программно. Байт передается (принимается) побитно основным процессором с использованием таймера, тактирующего всю работу устройства. Минимальное время такта чуть больше 200 микросекунд. Это время не может быть уменьшено, процессор должен уложиться в выполнение самого большого цикла реального времени программы за этот период. Для надежности этого канала сигналы (назовем их RX и TX) преобоазованы в токовую петлю. Ток меняется от 0 до 10 миллиампер. Напряжение на входных ногах от 4,5 до 3 вольт. Используется компаратор.
О каком-либо включении параллельно разных устройств я не слышал. При этом должны быть протоколы разрешения коллизий. Поставим на борт CAN систему, тогда пожалуйста.
Сейчас зреет переход на процессоры 18 семейства. Там два аппаратных канала RS232, вчетверо больше быстродействие и вдвое больше память. Думаю, что через год будет вариант со значительно большими возможностями.
Характерно, что это 18 контроллер не отличается по цоколевке и даже чуть дешевле.
Заодно и пульт станет тоньше, симпатичнее и функциональнее.

[Ujivod]

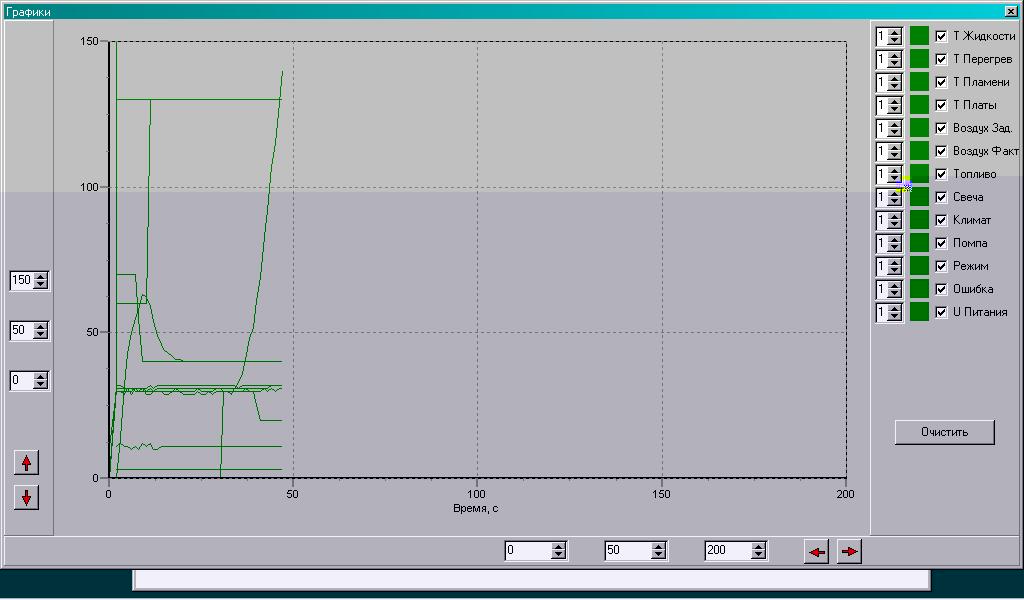

Ну, свершилось. Считал и я ЧЯ с Бинара. Выложил в тему про черные ящики. Странно, когда запускал программу без подключения к Бинару на странице с графиками были разные цвета. А в подключенном состоянии они, почему-то стали все зелеными.
А можно в ней листать номера записей? А то отображается только последняя

[Petrov_kamensk]

по идеи цвета настраиваются из палитры, после щелчка по квадратику с цветом.

эта версия похоже правильная тк есть перемотка "времени", а то есть какая то полуглючная.

а в проге чтения ЧЯ - номер записи Х это номер столбца в который записалась крайняя ошибка
тк после достижения последней записи, начинается перепись с первого столбца.
число кругов не учитывается
но по числу общих ошибок можно предположить.

[farcop]

Думаю достаточно адаптера Serial-bluetooth за $20 типа http://www.seeedstudio.com/depot/grove- ... Path=19_21 что бы открыть новые возможности для управления и диагностики подогревателя.

Очевидные бенефиты:
- Никаких проводов. Включать-выключать и управлять режимами, а так же читать содержимое ЧЯ можно любым устройством с Блютусом.
- Нет необходимости тащить проводку из подкапотного пространства в салон. Адаптер под капотом. Управляющее устройство в кабине.
- Использование мобильных устройств и гаджетов с встроенным BlueTooth для управления и диагностики подогревателя. Необходимо написание программ для Андройд и iOS.

Единственная задачка, которую надо решить (либо разработчикам отопителя, либо пользователю): т.к. адаптер "не прозрачный", то необходимы первоначальные команды по его преконфигурированию http://www.seeedstudio.com/wiki/Grove_- ... _Bluetooth
Вообщем это не проблема совсем.

Жаль что у меня нет Бинара...

[Ратибор77]

РАЗЪЕМ будет дешевле
