Программа диагностики и чтения черного ящика Бинар-5

[Petrov_kamensk]

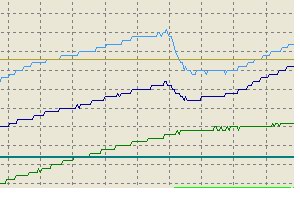

какой датчик какому из цветов соотведсвует на графике, те привязан ли цвет к контретному датчику температуры.
те если напреаление потока поменять, будет ли синий выше ?

датчики температыры.jpg (20.21 КБ) 9767 просмотров

[СлепойПью]

какой датчик какому из цветов соотведсвует на графике, те привязан ли цвет к контретному датчику температуры.
те если напреаление потока поменять, будет ли синий выше ?

датчики температыры.jpg

Меня это кстати тоже заинтересовало.
Так как подвод с точки зрения диагнозы у меня перепутан ,
то есть темпа выхода меньше чем темпа входа.

Либо котёл всё определяет сам, а ошибка банально в программе -подписи Вх и Вых. поменяны местами.

Впрочем Константин разъяснит я думаю.

Для сравнения:
У меня входной патрубок - правый, если глядеть на котёл со стороны обратной трубочке подачи топлива.

[IKI]

Да, ошибка в программе диагностики. В понедельник-вторник выложу новую версию. Это будет исправлено.
Сам никогда на подписи не смотрю, так ориентируюсь - вот и пропустил.
Спасибо за замечание.

[Petrov_kamensk]

Для сравнения:
У меня входной патрубок - правый, если глядеть на котёл со стороны обратной трубочке подачи топлива.

чет както сложно: штуцера в верх, ближе к себе.
левый- правый.


у меня подача в левый, нагрев с правого получается.

[СлепойПью]

Для сравнения:
У меня входной патрубок - правый, если глядеть на котёл со стороны обратной трубочке подачи топлива.

чет както сложно: штуцера в верх, ближе к себе.
левый- правый.

у меня подача в левый, нагрев с правого получается.

У меня наоборот - подача в правый.
Собственно Константин объяснил - ошибка в подписи к графикам.

[Petrov_kamensk]

да подписи значения вообще не имеют. просто если ли привязка цвета к контретному датчику.

[IKI]

У Бинара 5 два датчика температуры. Т1 и Т2. Датчики равнозначны, т.к. вход жидкости может быть как с одной, так и с другой стороны. Поэтому Тжидкости=MAX(Т1,Т2). Ведь на выходе должно быть теплее. Оставшийся из двух будет датчиком Тперегрева. Впроцессе работы они могут меняться местами, если на входе будет теплее, чем на выходе.

[Petrov_kamensk]

ХА, условно принимаем Т1 - выход, Т2-вход.
те я так понял что Т2 только для сравнения нужен и не более.

Включаем котел Т1 отображается голубым и рисуется выше Т2, который отображается синим.
но стоит котлу прогрется перейти в режим остывания Т>85 горения нет, то ситуация может поменятся Т2 догонит и станет равным Т1, а дальше может быть и Т2 выше Т1, котел то как радиатор работает.
графики пересекутся и поменяются местами ? или соприкоснутся и голумбая линия будет всеже выше но уже будет отображать состояние Т2.

надо еще один котел, + кипятильник + софт.

[IKI]

Один поставил, что Т1 - вход, другой поставил, что Т1 - выход... Это к вопросу о надобности второго датчика. В текущей версии ПО блока управления второй датчик участвует в определении возможного перегрева (код 02).
Графики сойдутся в точке и разойдутся, а должны меняться местами.

[eliassan]

Поделюсь и я своим опытом:
Из темы я понял только то, что нужен USB-TTL адаптер. В электронике я не силен, но там же упоминалось что подходят некоторые data-кабели от телефонов, а в частности от старых siemens'ов. Немного погуглил, почитал и решил попробовать, благо как раз такой кабель имелся под рукой... осталось скачать драйвера (кабель на чипе PL-2303, для него соответственно и драйвер) и перепаять провода с разъема siemens на что-то более подходящее (подошел разъём от звукового кабеля старого CD-привода). Беру ноутбук, беру кабель и иду в гараж...
Подключаю, пробую - все работает (не с первой попытки, конечно, т.к. 2 из 3 нужных проводов все же можно перепутать).
Графики разбирать - глаза сломаешь, а масштаб как-то странно только стрелочками меняется (ну очень долго) и нельзя значение вручную подставить. Но в целом понравилось

Так и не понял значения сей таблицы. Строчки-то подписаны, а что столбцы означают, может разъяснит кто-нибудь?

Таблица ЧЯ.jpg (96.85 КБ) 9695 просмотров
