Подключение к дополнительному каналу сигнализации

[Sergei SpB]

Привет Всем.Вопрос знатокам,прошивка 1017 с пульта все работает отлично,но подключаю разъем для подключения сигналки и ничего не происходит.В чем может быть причина? Бинар 5Б компакт.Разъем для сиги два зеленых провода в 1 и 4 контакте,замыкаю между собой и тишина.Помогите плиииз.

[killerpest]

Здравствуйте.
Приобрел Бинар 5Б компакт дата изготовления 4 января 2013.
Правильно я понимаю что два зеленых контакта 1 и 4 нужно посадить на 30 и 87 контакт реле, а + на 86 и - от сигналки на 85?

[adim]

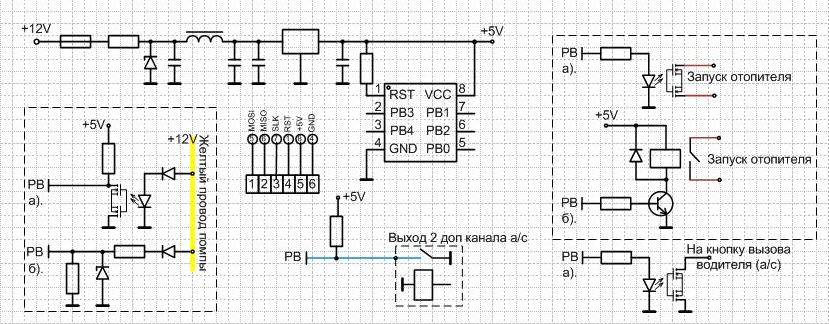

Решил сваять новую схему сопряжения сигналки с бинаром. Пригодились случайно заказанные даром микроконтроллеры Atiny13 (с микроскопическим потреблением) и оптореле CPC1008 в soic корпусах. А так как я с программированием ещё не дружу, набросал схему коммутации. Да и програмка должна быть очень простой, думаю проблем с ней не возникнет.

Решил делать гальваническую развязку контроллера по всем входам.
Под литерой а) используется оптореле, б) - альтернативный вариант.
Источник питания контроллера состоит из ограничительного стабилитрона на 15V, дросселя для устранения помех бортовой сети и стабилизатора на 5V. По входу контроллер управляется землёй "0", выходные сигналы +5V "1". Вся логика работы соответствует моей предыдущей схеме на релюшках .
У кого будут какие замечания, дополнения к схеме, прошу выкладывать, схема на стадии настольного тестирования.

[Petrov_kamensk]

всеже надо перерисовать Два варианта в виде все подключенно к портам.

А что запуск будет инициировать ?

[adim]

Запуск по сигналу (земля) с выхода дополнительного канала автосигнализации, у меня настроен на кнопку открытия багажника. Собирать буду в одном варианте, на оптореле. Цена вопроса деталями ~100-300руб. Все SMD компоненты. Низкое потребление схемы, ток коммутации 100mA.

[Sergei SpB]

Бинар 5Б Компакт, прошивка 1017. В чем может быть причина,нет запуска с сигнализации.Уже замыкал 1 и 4 контакты между собой на прямую и тишина.С пульта работает все отлично.Подскажите пожалуйста кто знает где искать проблему?

[ЮВА]

Если в процессе экспериментов на 1 или 4 ножки разъемов подали + 12 В, то все, что надо уже сгорело.

[Sergei SpB]

Если в процессе экспериментов на 1 или 4 ножки разъемов подали + 12 В, то все, что надо уже сгорело.

Плюс не подавал на эти контакты.Даже на сигналке доп канал минус.В чем проблема не пойму.Может в блоке управления? Как проверить?

[ExMIB]

А подскажите. Сигнализация шерхан магикар 5, есть функция на доп канале:
1) На желтом проводе появляется импульс 0,5 сек. (-200мА) при коротком нажатии кнопки II брелока (заводское значение функции 2-5)
2) На желтом проводе появляется импульс 20 сек. (-200мА) при коротком нажатии кнопки II брелока (программируемое значение функции 2-5)
3) На желтом проводе появляется импульс 60 сек. (-200мА) при коротком нажатии кнопки II брелока (программируемое значение функции 2-5)
4) На желтом проводе появляется сигнал (-200мА) при коротком нажатии кнопки II брелока и пропадает при повторном коротком нажатии (программируемое значение функции 2-5)

Мне надо 4 пункт? Защелка? Подключить сигу к реле, а 2 зеленых проводка от бинара к реле чтоб они замыкались.
Т.е когда замыкаешь их бинар работает, как размыкаешь бинар перестает рабоать?
Получается обязательно надо нажимать на пульте сигналки, чтоб размыкалось иначе бинар будет бесконечное время работать? Или 20 минут отработает и не надо повторно размыкать ничего?
А еще очень интересная вещь, вроде бы никто на форуме такого не предлагал, подключить бинар к сотовому телефону, сейчас ведь сотовый можно купить рублей за 100-500 простенький, подключить реле к вибро на телефоне и будет дистанционный запуск по GSM... Что скажите? Телефон можно запитать на зарядку от машины и сделать так, что когда заведена машина, он заряжается а когда выключена то не заряжается, работает от аккумулятора своего. Просто старые телефоны вроде пожароопасны если постоянно заряжать.

[Petrov_kamensk]

подойдет 1 и 4 вариант
при 1, Бинар сам будет будет продолжаь работать дальше то время которое было установлено ранее через пульт, или до повторного короткого замыкания
при 4 будет тоже самое, но остановка при размыкании выводов реле.
