Подключение к дополнительному каналу сигнализации

[plenkin]

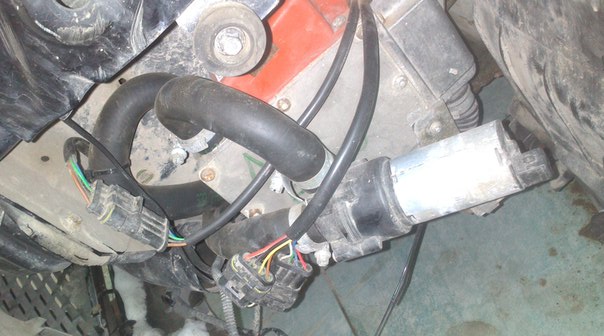

почему то у меня нет такого разьема . как быть подскажите?

[plenkin]

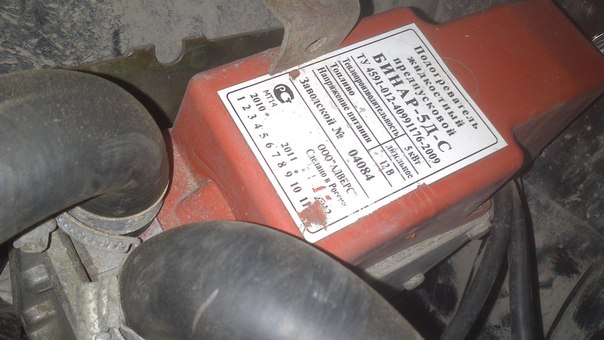

вот модель и все номера серии

[Petrov_kamensk]

ага, нет потому что блок управления прошили, залив в него свежее ПО, а вот блок управления предыдущей версии по реализации железа.
если снять крышку (звездочка TX25) то там должны быть плата управления на корпусе котла, вот на ней будет разьем на 6 контактов.

[plenkin]

и что мне дальше с этими разьемам с 6 контактами? схема или фото есть?

[Petrov_kamensk]

все тоже самое, 1+4 как описано выше.
вот только с какой стороны считать вопрос открытый тк ни разьем ни ответная часть не маркированы.
фото в течении дня сделают, если надо.

[plenkin]

если можно сделайте пожалуйста. я так понял методом тыка нужно будет пробовать контакты 1-4 соединять. а если перепутал ни чего не згорит?

[ЮВА]

Ничего не сгорит, если не чиркнете этими проводами по плюсу 12 В. Опасно также и прикосновение к минусу. Можно соединять только между собой.
Вопрос правильной версии программы за Вами!

[plenkin]

Спасибо огромное все четко и грамотно разъяснили приятно общаться с профессионалами, от такой заморочки избавили. А по поводу версии я так понял нужно менять для корректной работы котла или и с этой будет работать нормально?

[ЮВА]

По времени выпуска вроде и так работать будет.

[plenkin]

еще один вопросик доп канал подключать на защелку я правильно понял? по другому работать не будет?
