Общие вопросы по монтажу

[John]

Собрался ставить Бинар 5Д-Компакт.
По крепежу возникло несколько вопросов:

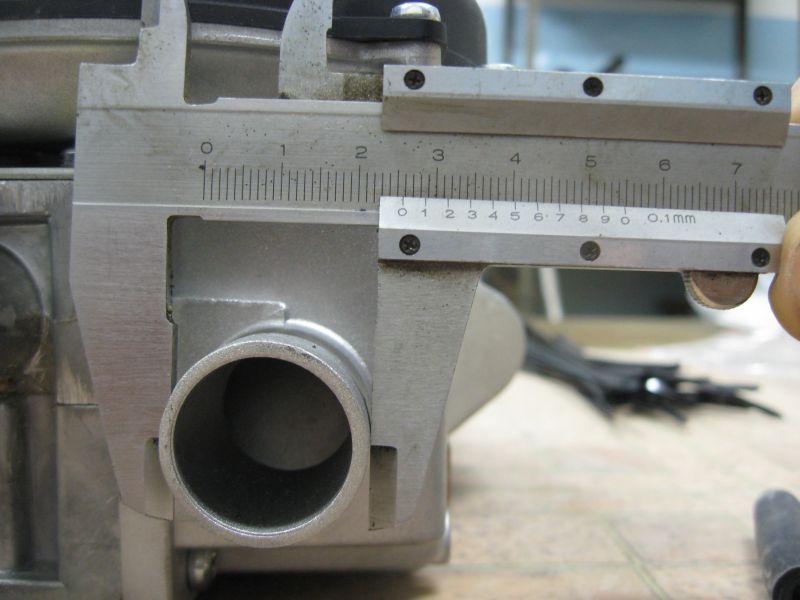

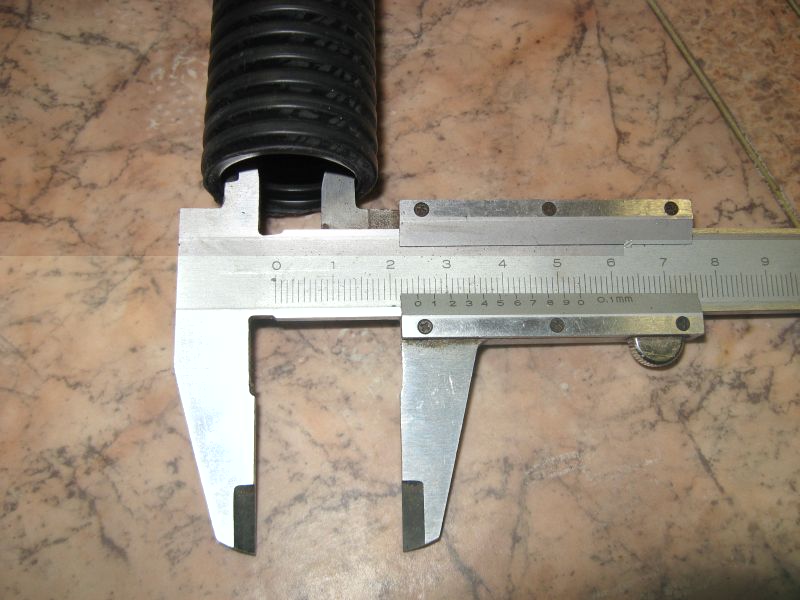

1. Гофра воздухозаборника не налазит на патрубок. Натягивать с риском порвать?

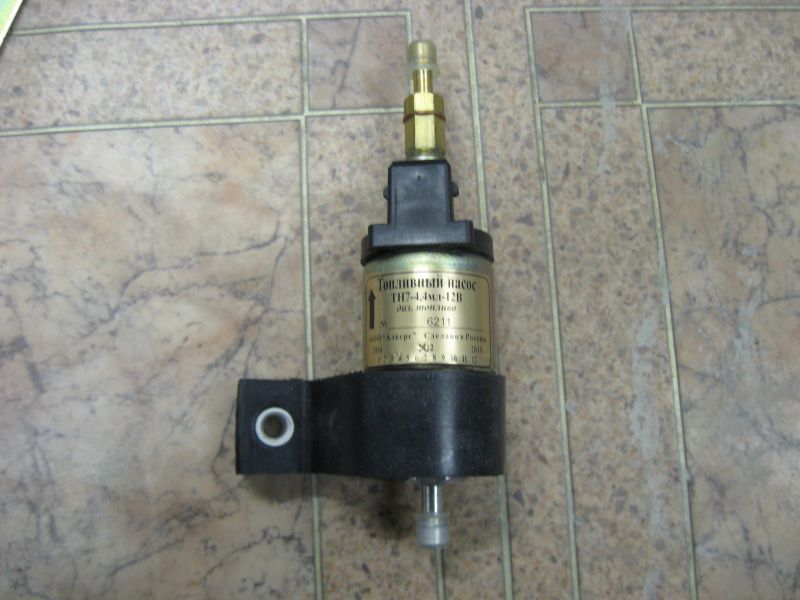

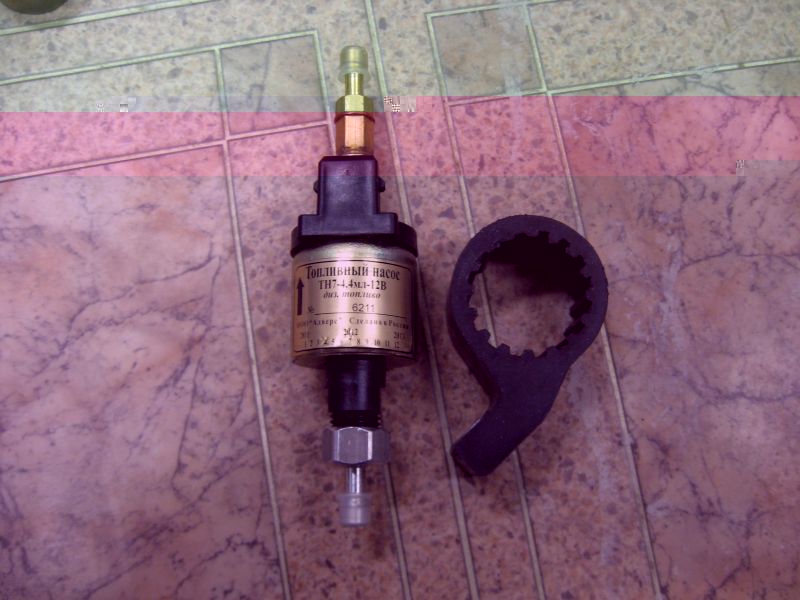

2. Правильно ли я понимаю, что вот этот хомут для топливного насоса?

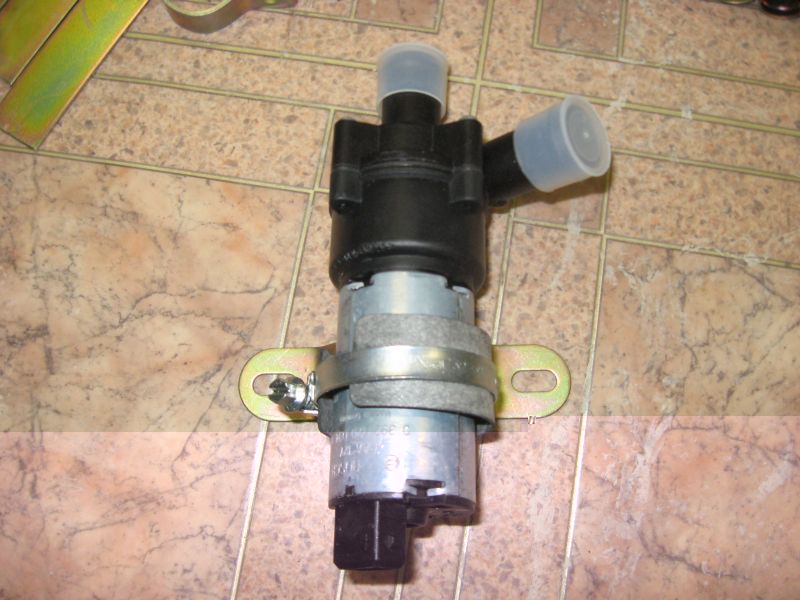

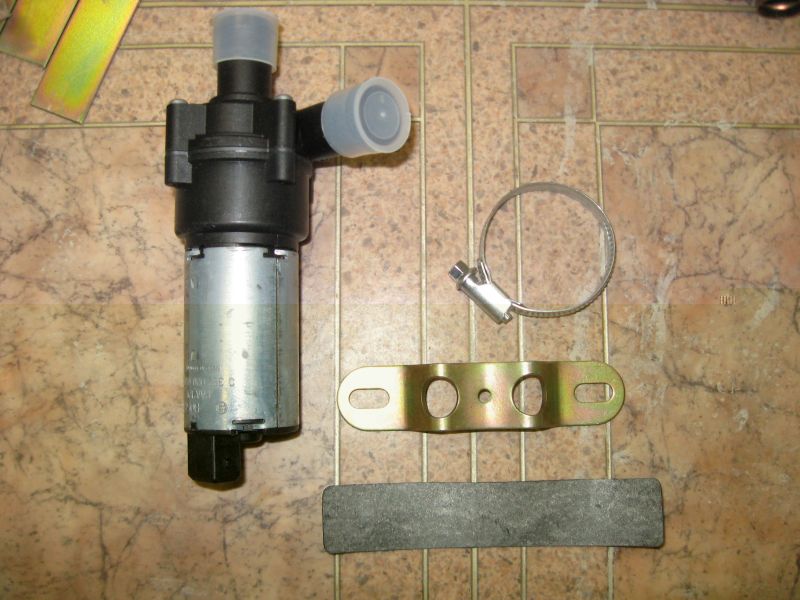

3. Правильно ли я понимаю, что помпа крепится вот так:



4. Зачем вот эти уголки и пластины?

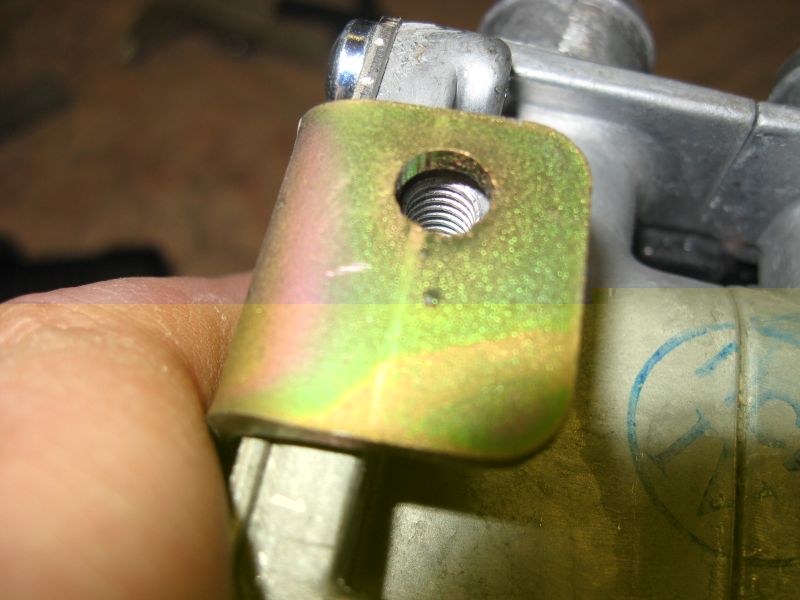

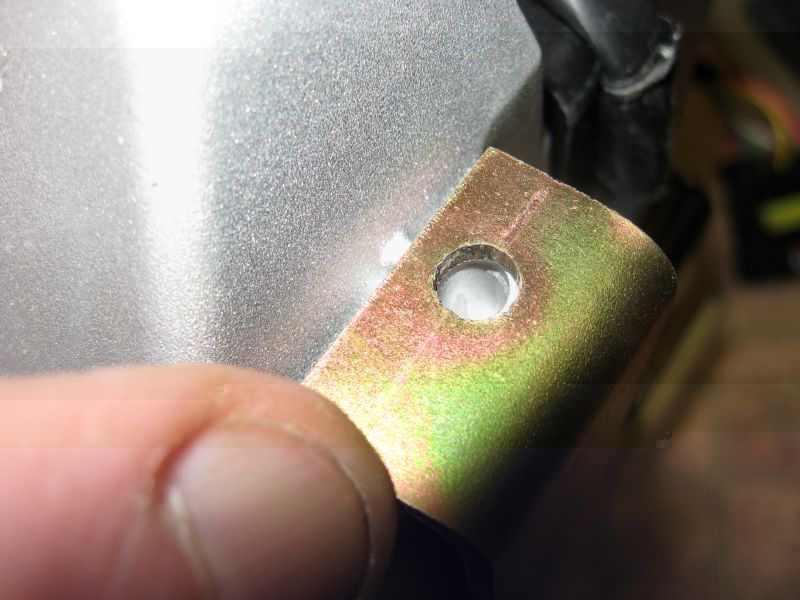

5. Вопрос по кронштейну. Совмещаем дырки на кронштейне с дырками на корпусе подогревателя и видим, что с одной стороны на корпусе подогревателя есть резьба, а с другой - нет. Почему?

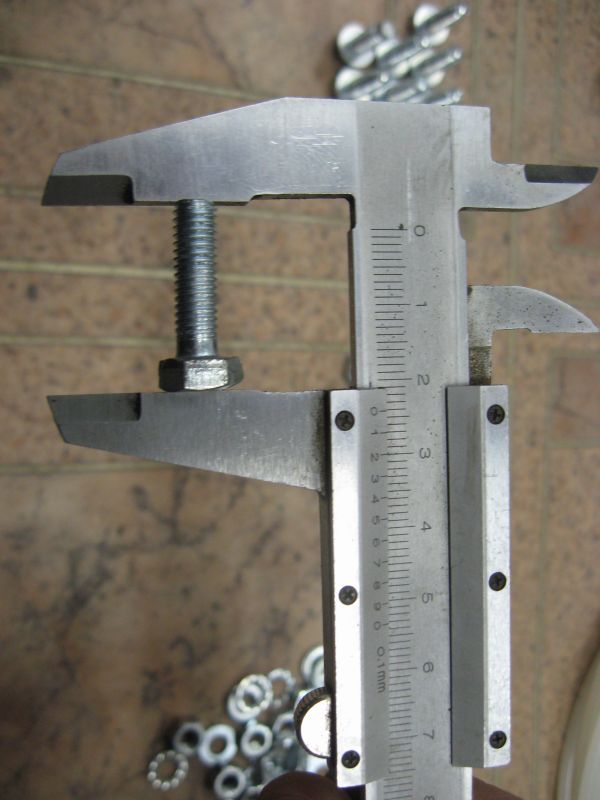

6. Среди разнообразных болтов есть один короткий, один длинный и один саморез. Для чего они?

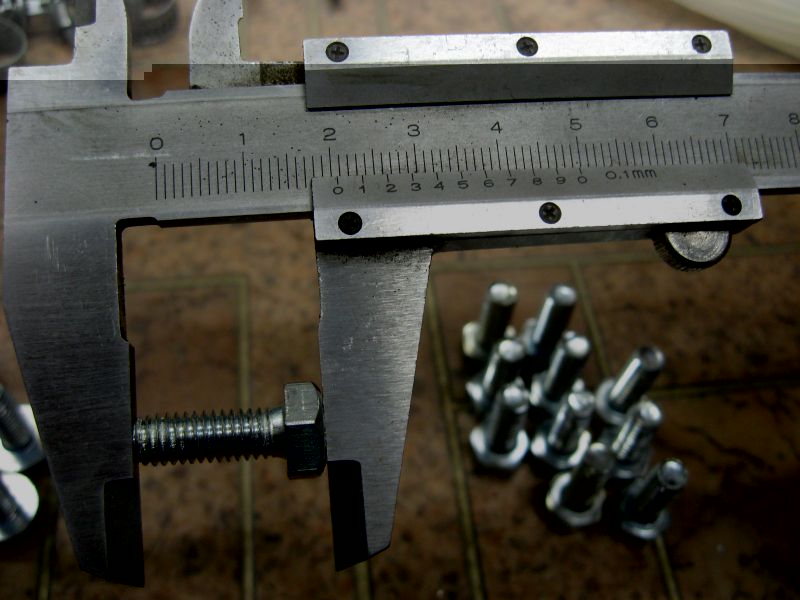

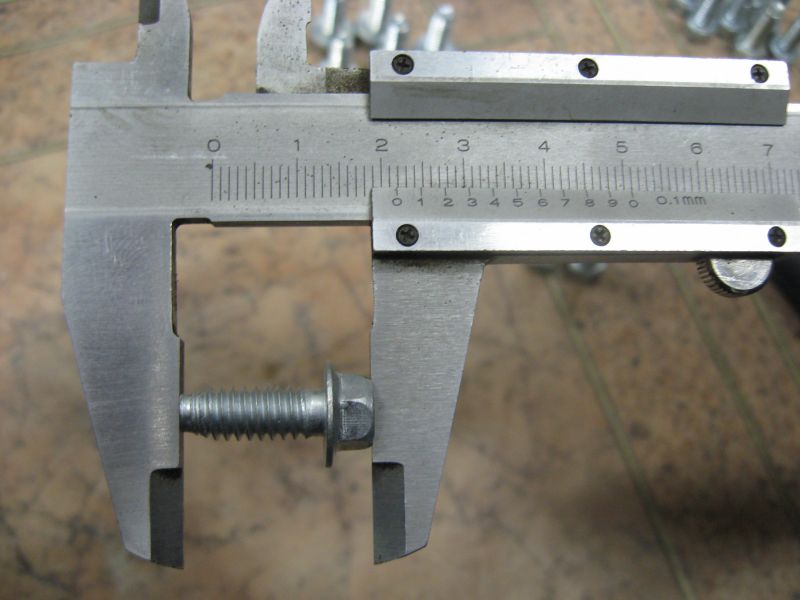

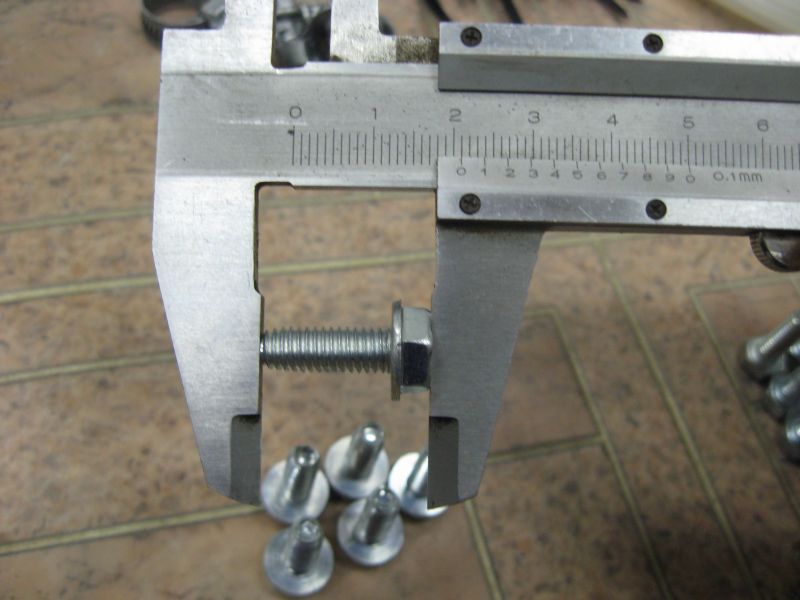

7. Почему оставшиеся болты длиной 21 мм. немного отличаются друг от друга? Что нужно крепить шестью болтами с прессшайбой, а что - одиннадцатью обычными?



[Serg_Bobr]

Гофру опусти в кипяток на несколько секунд, оденется со свистом.

[I v]

по поводу болтов,.. это все недоработки инструкции. Надо бы было подробнее описать что,куда ,чем крепиться(либо указать на схеме). Может кто-то из устанавливающих опишет, наконец. А то эти вопросы уже во всех топах и форумах, особенно про отверстие без резьбы. Вот тот самый единственный саморез как раз в енто отверстие без резьбы. Также есть два варианта крепления бензонасоса, см. общую схему в учебнике. А куча болтов, эт видимо с запасом
Вот тут еще глянь установки на разные авто, мож там что прояснится http://www.chipexpert.ru/teplostar/binar-5/

[John]

А то эти вопросы уже во всех топах и форумах, особенно про отверстие без резьбы.

А ответы-то, ответы есть?
Я все 34 страницы этой темы прочитал.
По крепежам насоса и помпы фотографии на первых страницах уже не доступны.
По болтам - вообще ничего не увидел.

[ПавелS]

Привет всем помогите с вопросом если поставить бинаровкую помпу в другую сторону, а машинная помпа в другую крутит в смысле направление на встречу друг другу что должно выйти перегрев или нет второй сезон пошел Киа Сорента 2,2 дизель и в машине холодно из печки идет теплый но не горячий, климат не подключен. Греется долго с -10 градусов до 70 градусов уходит 28 минут после завожу темп падает на 10-12 градусов после 40 минут выключается по таймеру уже на 73 75 это ее рабочая температура как можно проверить правильность установки))

[Petrov_kamensk]

1. Гофра воздухозаборника не налазит на патрубок. Натягивать с риском порвать?

У Вас разница 1.5 мм получилась, это же не сталь и замеряете самый выступающий край гофры.
На конус морзе оденьте и потом уже монтируйте
Штангенциркуль есть- значит и конус морзе тоже должен быть

4. Зачем вот эти уголки и пластины?

ни зачем, пусть будут,
когда монтаж начнете можно будет взять отрезать как надо или согнуть по месту.

5. что с одной стороны на корпусе подогревателя есть резьба, а с другой - нет. Почему?

6. Среди разнообразных болтов есть один короткий, один длинный и один саморез. Для чего они?

видимо мысли совместить саморез и единственное отверстие без резьбы не возникло.
хотя у меня бы тоже не возникло, не люблю саморезы в металле, пусть даже это и силумин.

[John]

видимо мысли совместить саморез и единственное отверстие без резьбы не возникло.
хотя у меня бы тоже не возникло, не люблю саморезы в металле, пусть даже это и силумин.

Это первая мысль, которая возникла. Но, во-первых - саморез не очень то подходит для этой дырки; а во-вторых - боюсь, что силуминовое ухо (в котором дырка без резьбы) просто лопнет от такого самореза. Поэтому хотелось бы услышать официальный ответ производителя.

У Вас разница 1.5 мм получилась, это же не сталь и замеряете самый выступающий край гофры.

Да, это не сталь, но и не резиновый шланг.

[Petrov_kamensk]

Поэтому хотелось бы услышать официальный ответ производителя.

любая прихоть.

viewtopic.php?f=1&t=1180

[John]

Спасибо за ссылку.
Решение сомнительное, но оставим это на совести производителя.

Ну что ж - часть вопросов выяснили.
1. - гофру натягиваем
4. - это запасной крепеж
5. - так задумано производителем

Осталось еще четыре вопроса.

[I v]

2 да
3 да
6,7 хз
