Бинар 5Д Компакт на Ford Ranger 2007

[arager]

Спасибо за ответ! А проблем с прихватыванием и непрокачиванием солярки не будет в мороз, если врезку сделать под капотом перед фильтром?

[arager]

всем привет! вчера вечером протянул все соединения бачка ДТ, протянулось все очень хорошо. Утром встал, отрыл капот и увидел половину бачка, вторая половина как и прежде вытекла по соединениям. Ладно, думаю для запуска Бинара хватит. Запустил бинар, он нагрел двс до 70 град, но завестить не удалось, аккум сдох окончательно . На этом мне все окончательно надоело, поехал с товарищем в магазин, купил новый Bosch 95A\h, завел машину с полпинка и поехал на ней в теплый бокс. Там я снял бачок с ДТ, сделал врезку в линию подачи солярки до фильтра через тройник, родной шланг не резал, просто сделал вставку из другого шланга. Запустил Бинар, запуск и работа без замечаний. Завел машину после этого, тоже норм, завелась сразу же, солярка из фильтра не ушла, потом включал прибор на ходу как догреватель - результат обрадовал. В общем, по совету Стаса, все было приведено к гениальной простоте. Надеюсь, теперь все будет нормально.
Пожалел только, что для дист запуска использовал второй допканал сигналки, установил режим защелки, а толку от него нет, на экране брелка нет никакого подтверждения запуска канала, подогреватель то запустится, то нет, приходится стоять и караулить у окна, ожидая появление дыма с трубы. Надо будет подключиться к проводу дист открыванию багажника, эта функция отображается на брелке, либо снять режим защелки, без него вроде бы проще доп канал включается.
Вот такие вот праздники у меня : )

[arager]

сегодня перепрограммировал доп.канал сигналки на подачу импульса 0,8с и Бинар стал запускаться и работать без проблем. Запуск канала при такой настройке вполне внятный (нажал кнопку, через секунду поворотники машины вспыхнули один раз, значит все ок), переделывать на дистанционное открывание багажником смысла не вижу. На этом мою эпопею по самостоятельной установке Бинар 5Д Компакт на Рэнжа считаю оконченной. Всем спасибо за внимание.

[arager]

неделю назад получил незапуск котла с ошибкой 09- несправность свечи, свечу проверил и констатировал ее выход из строя. оф.представители завода предложили приехать в тюмень на диагностику системы, в случае дефекта свечи мне бы ее поменяли по гарантии, в случае неправильной установки-покупка свечи за мой счет. Провел нехитрую калькуляцию расходов на поездку 55 литров ДТ (на 500км)*32,60руб=1793руб. За эти деньги проще купить 2-3 свечи и не париться, купил одну, поставил и снова радуюсь исправной работе аппарата.

[arager]

Итак, дамы и господа, наступил новый (второй) сезон! Полет нормальный, греет как положено, сбоев не выявлено. Единственное то, что отец за лето не запускал котел для профилактики, поэтому первый запуск был долгим, розжиг прошел только на 6-й минуте. Но сейчас все ок, запускается как надо и когда надо.

[arager]

сезон третий, без замечаний.
ничего не менялось, не переделывалось, из строя ничего не выходило.

[sergo711]

Новую тему не стал создавать т.к. машины и подогреватели ооочень похожи.
И так Бинар-5S дизель на МАЗДА БТ-50 (2006-2011г.в.)
При установке использовал Вебасто, только подогреватель врезал не во вход радиатора отопителе салона, а на выходе(так тосольные шланги короче).
Место установки - за левой фарой, на мой взгляд очень удачное ,сухое и чистое

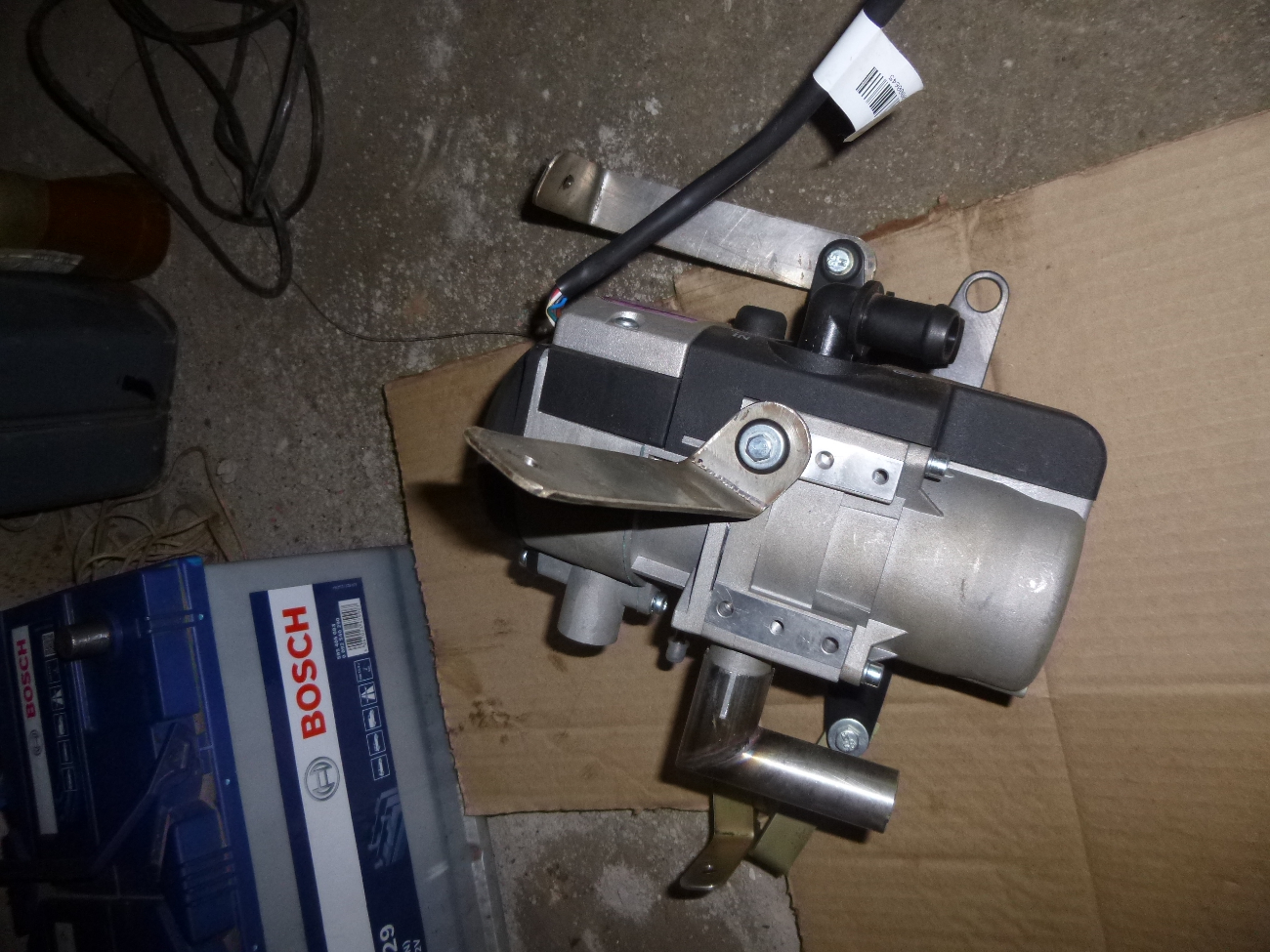

Изготовил кронштейны для крепления на четыре точки , с использованием штатных резиновых втулок и штатных отверстий в брызговике а/м.

подогреватель с кронштейнами


Жгут с проводкой протянул спереди, по рамке радиатора , топливная трубка - по моторному щиту под лобовухой

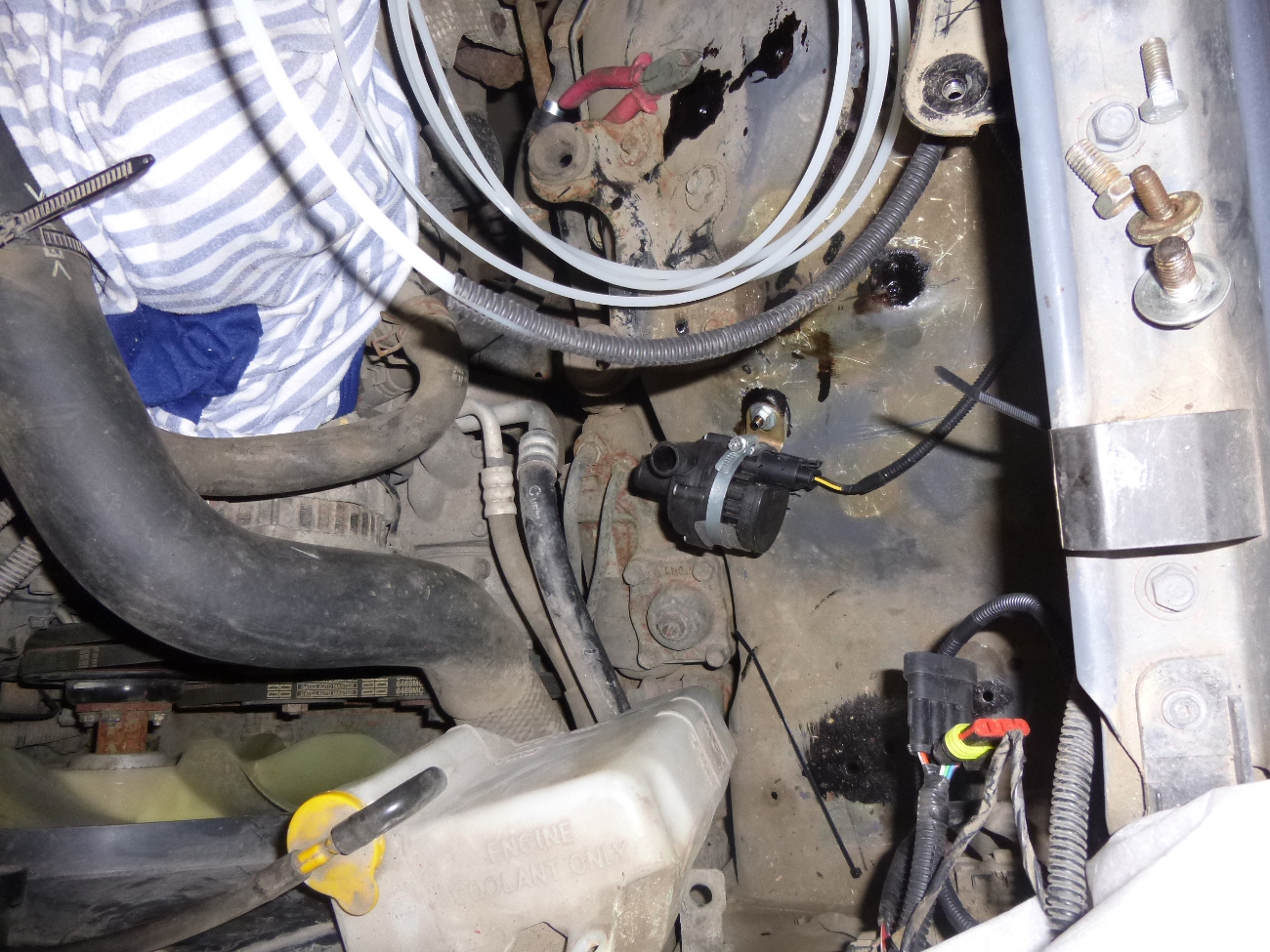

Помпу установил как можно ниже, под нее пришлось сверлить отверстие .

Установлена помпа

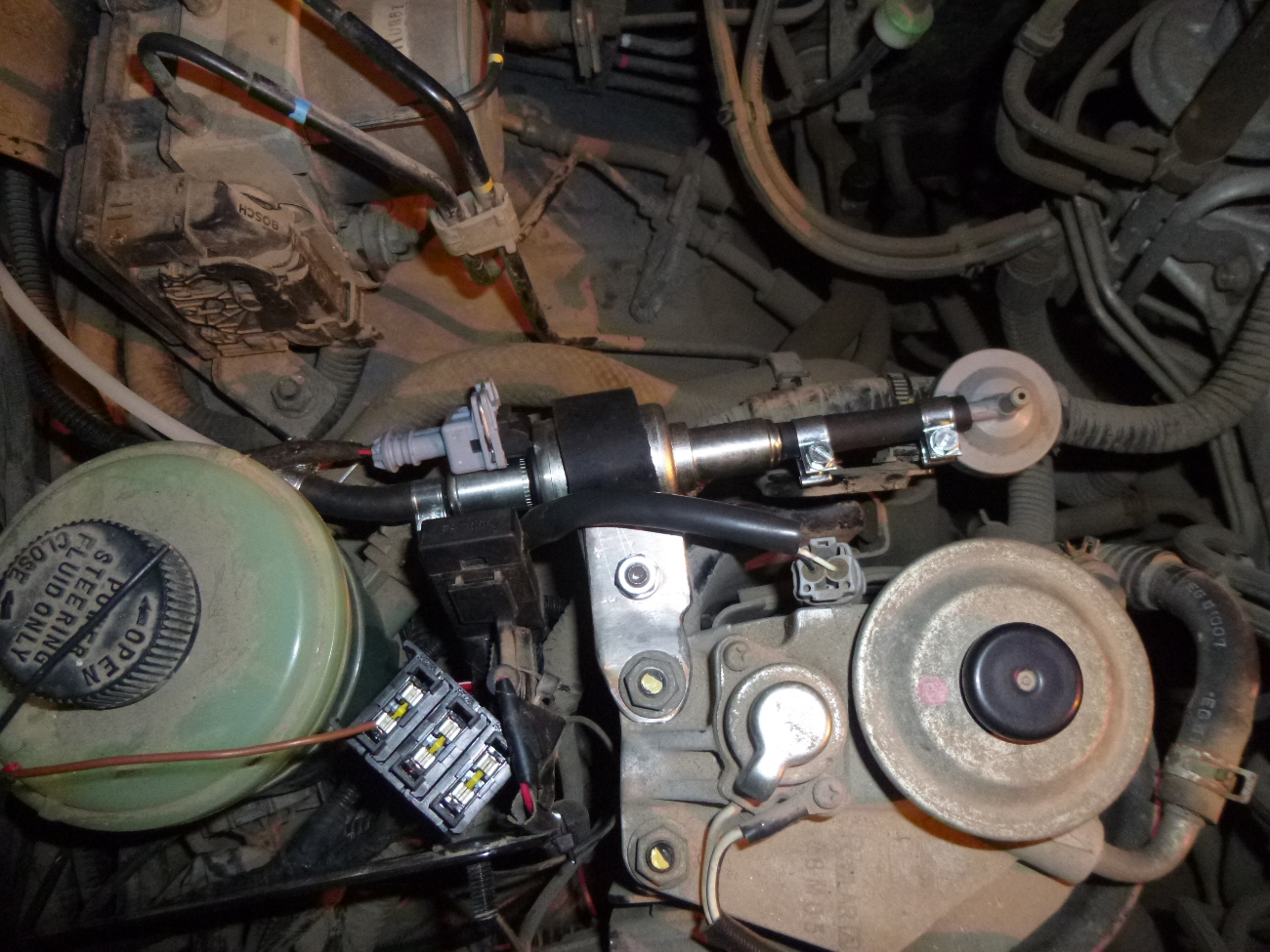

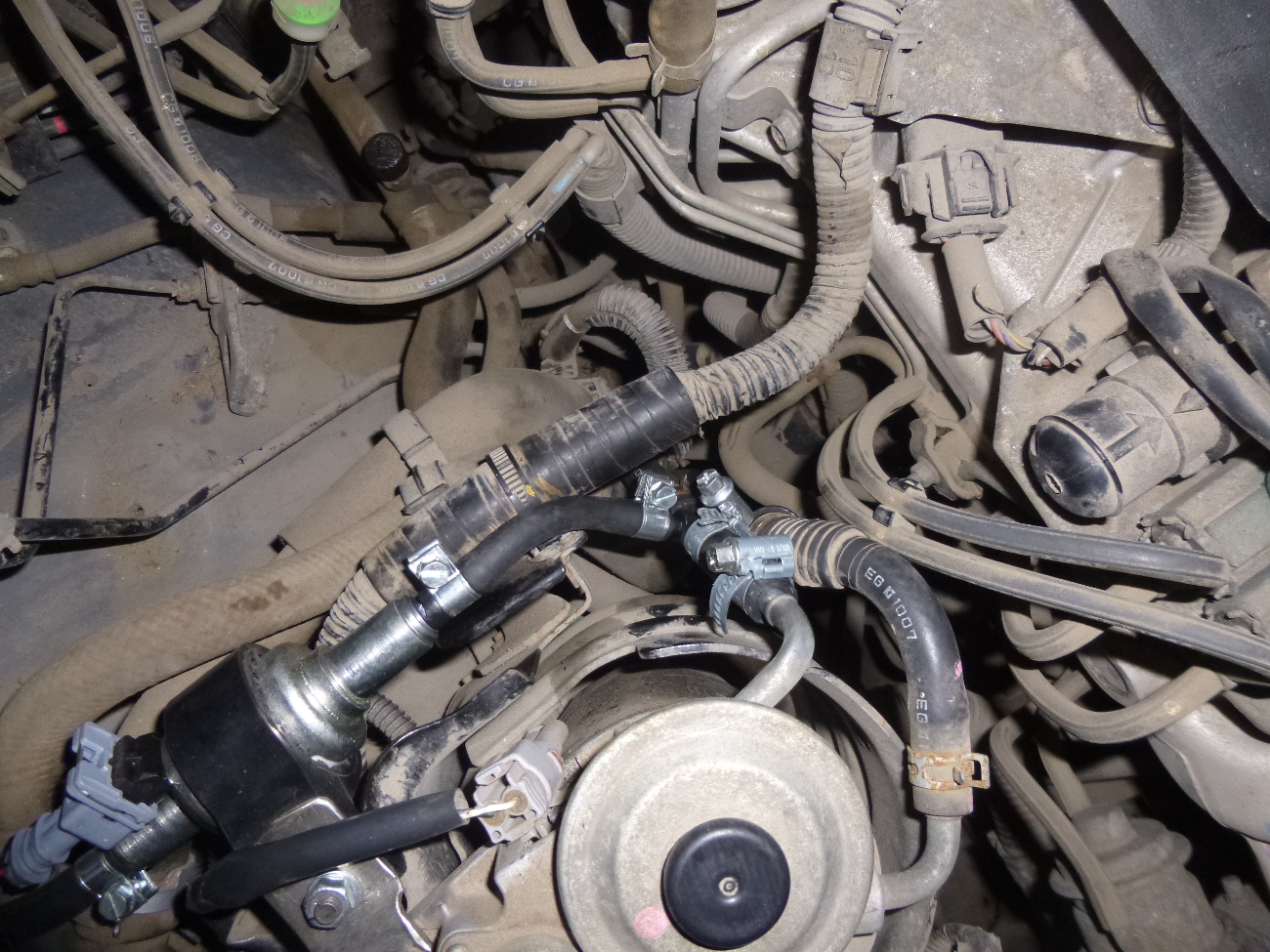

Топливный насос возле топл.фильтра, и предахранители возле АКБ

Топливный насос

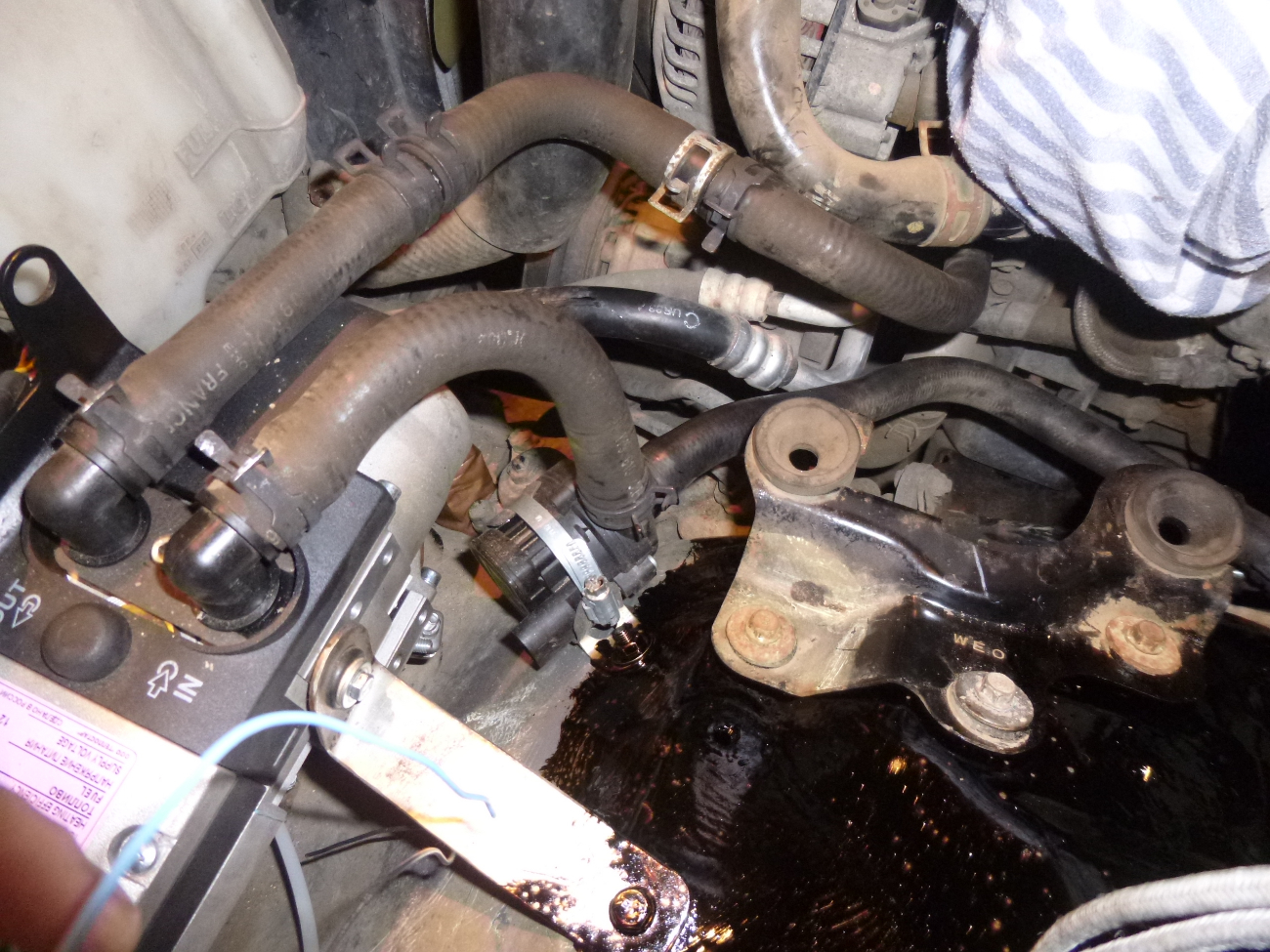

Для подсоединения к системе охл., на разборке купил два шланга подходящего диаметра.
Получилось не плохо, с помпы и на нее шланги целые, с котла на двигатель составной.

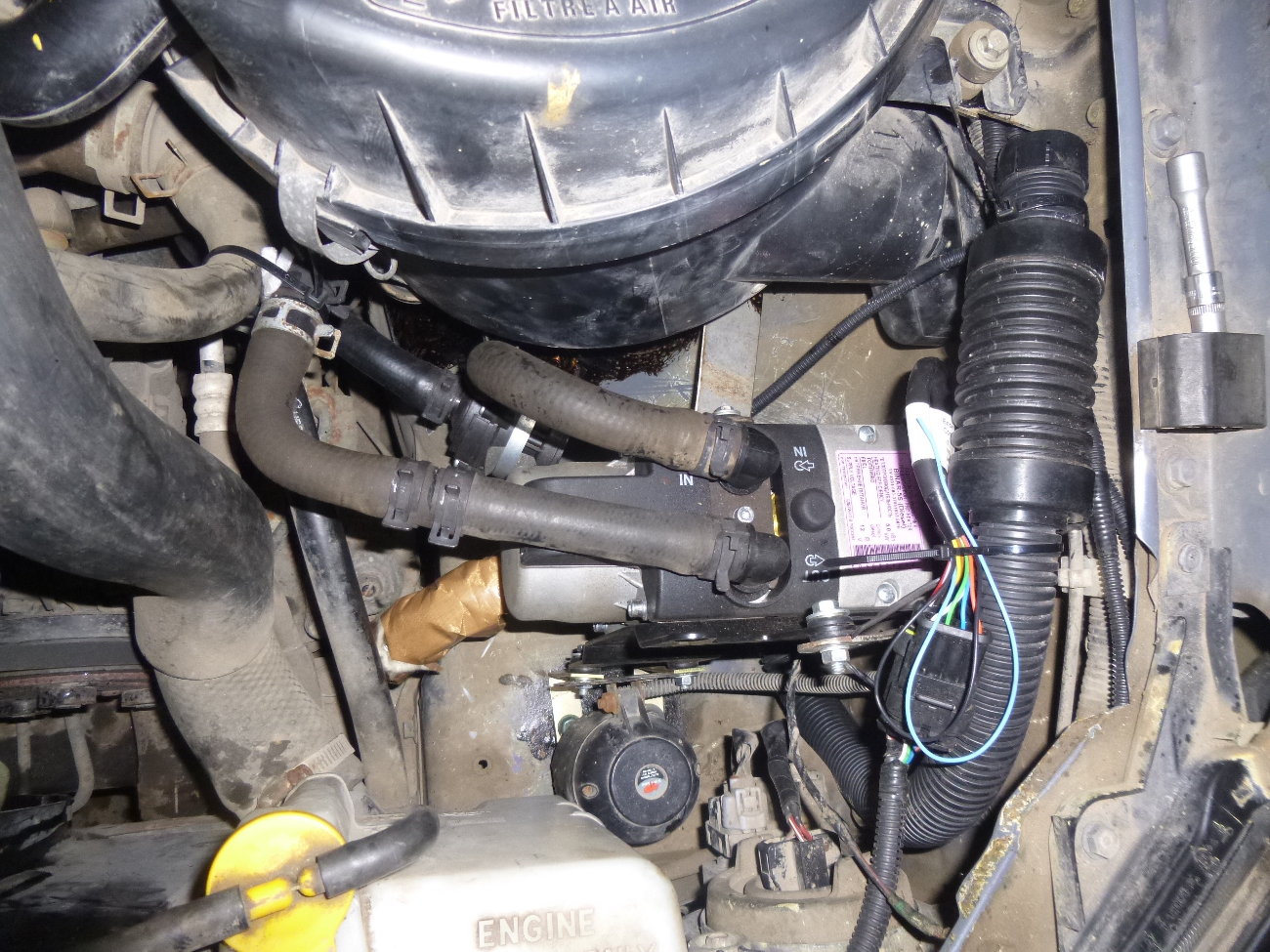

Что получилось...



В итоге запуск со второй попытки.
Провода для подключения отопителя салона и включения подогревателя удлинил и завел в салон, где и разместил реле.

[Petrov_kamensk]

топливный демпфер не в том месте установлен, да и не нужен он.
хотя на фото окончательного монтажа его уже не видно, так для чего он был на первом фото ?

[sergo711]

Вы правы , в окончательном варианте его нет.
По началу хотел его использовать как угловой патрубок, но не получилось, купил топл. шланг подлинее .
