После приобретения подогревателя, было выбрано по-моему оптимальное место установки на левое крыло с наклоном возле радиатора. Соблюдается условие -нагреватель ниже нижнего уровня ОЖ в расширительном бачке. Для удобства монтажа временно снял бачек омывателя, звуковую сигналку, катушку зажигания, расширительный бачек. На месте установки кронштейна срезал две шпильки левого крыла.
Не подключал провода к вентилятору автомобиля.
Первый запуск вышел с ошибкой 13, не прокачалось топливо. Повторный запуск пошел нормально. Настроил режим работы подогревателя на 20минут.
ОЖ прогревалась до +75градусов. На монтаж подогревателя ушло три дня. Работает безотказно уже три недели. Сейчас ночью у нас -20градусов,включаю подогреватель на таймер. Отлично работает.
Бинар 5Б Компакт на ВАЗ 2104
-
Николаевич47
- Сообщения: 8
- Зарегистрирован: 22 янв 2014, 03:01
- Город: Красноярск
Бинар 5Б Компакт на ВАЗ 2104
- Вложения
-
- выбор места установки
- Фото0123.jpg (220.69 КБ) 8565 просмотров
-
- Фото0125.jpg (197.16 КБ) 8565 просмотров
-

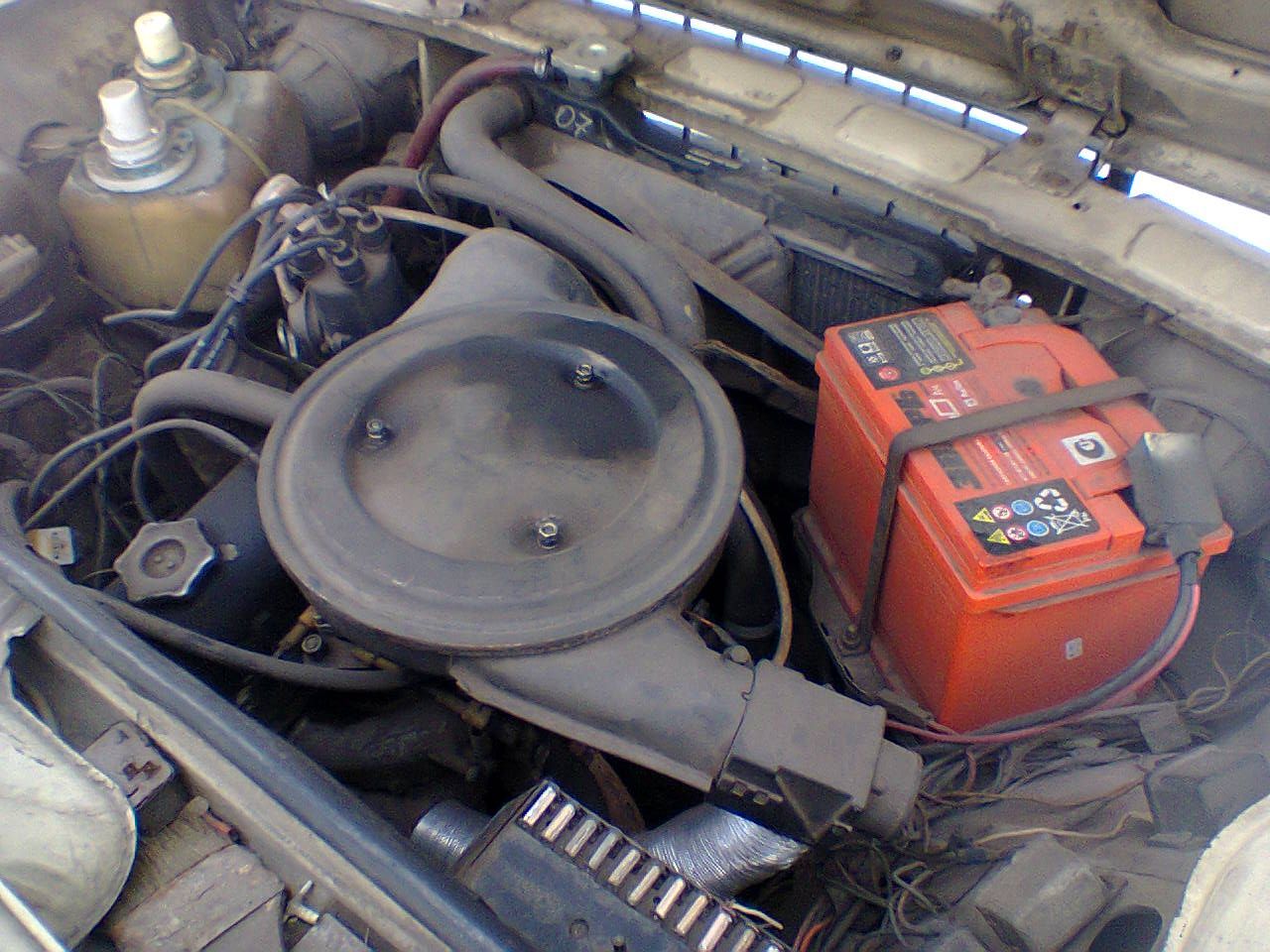

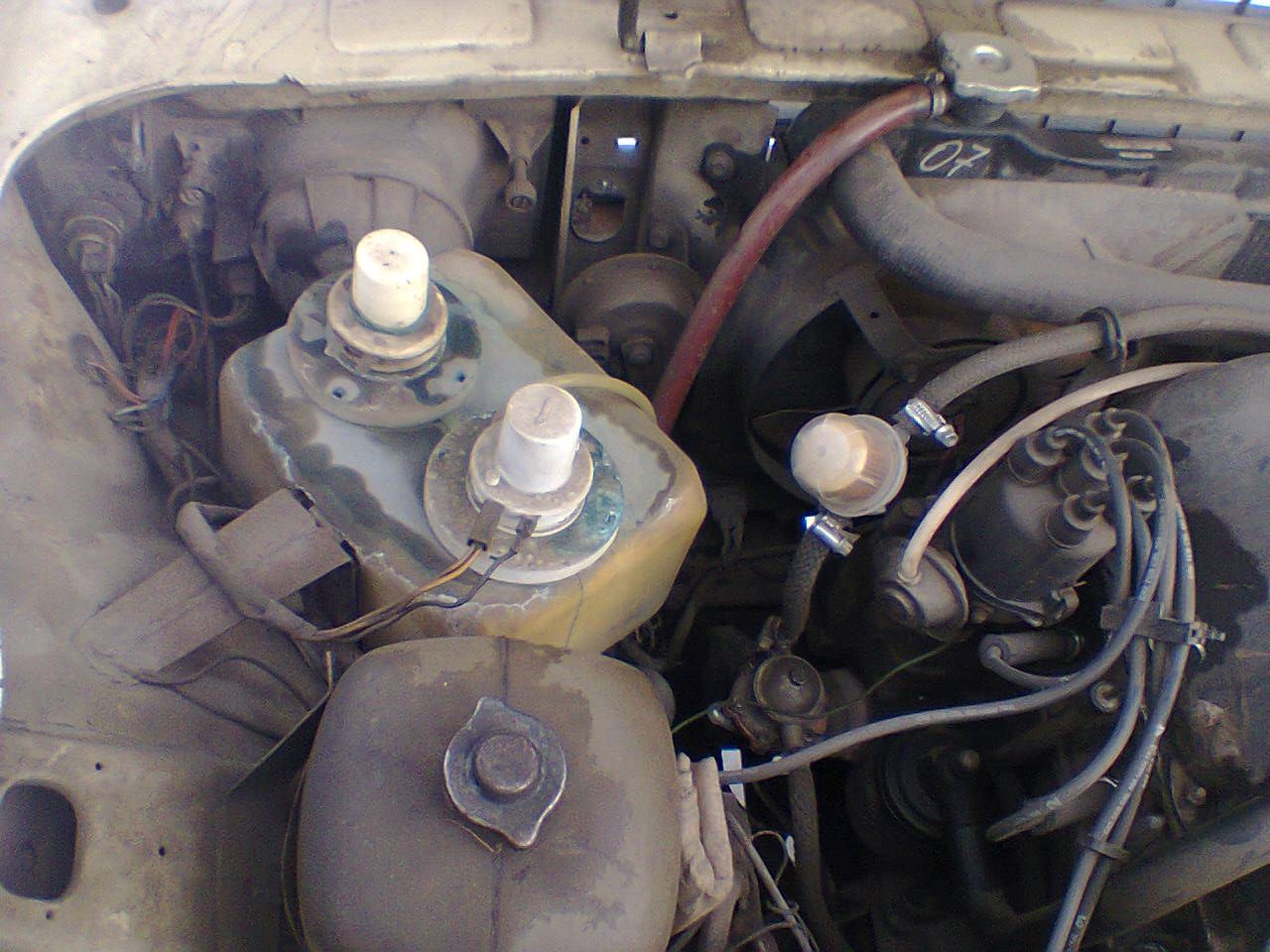

- подогреватель установим здесь возле радиатора под наклоном на левое крыло
- Фото0124.jpg (150.47 КБ) 8565 просмотров
-

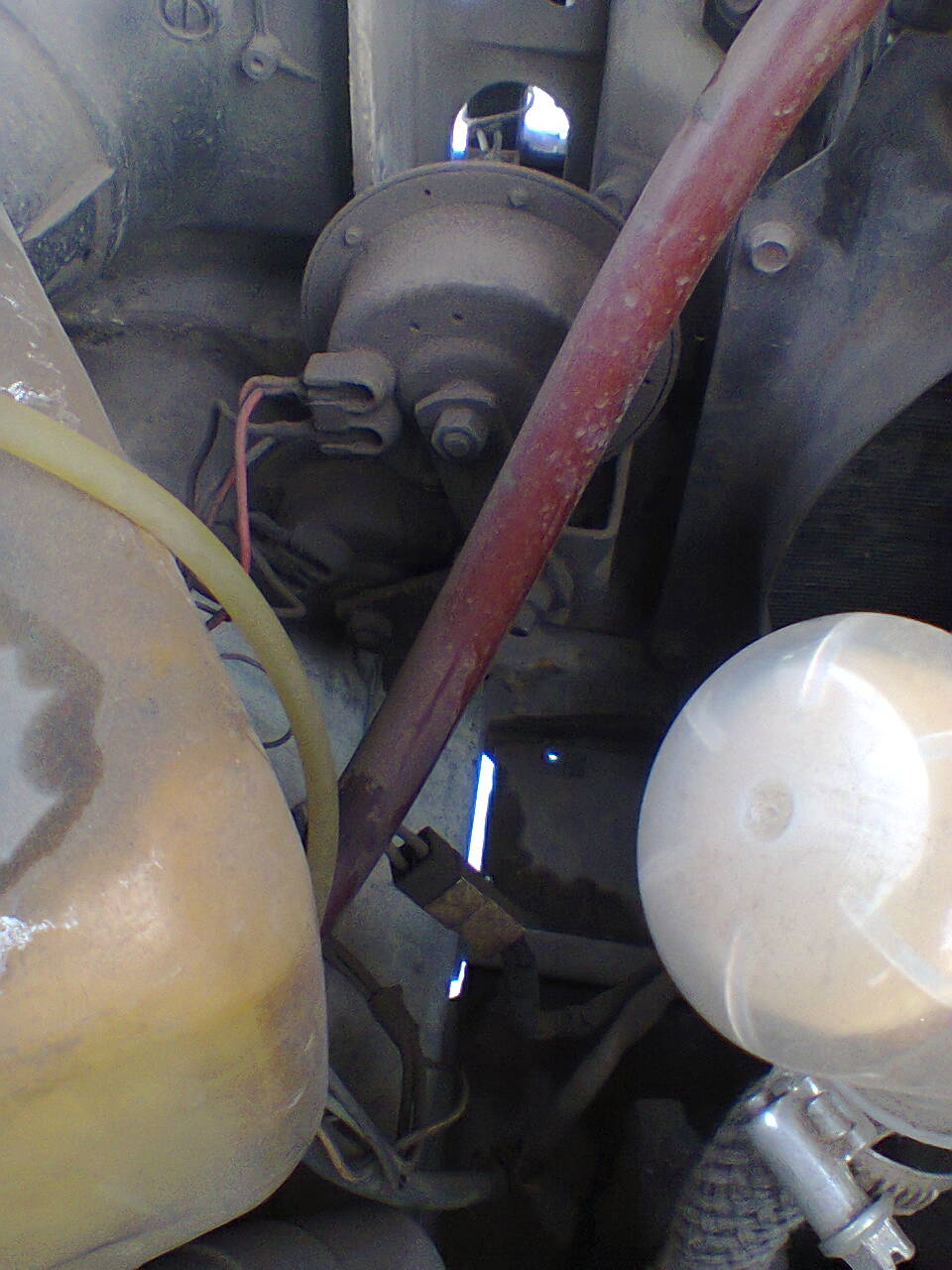

- для монтажа снята звуковая сигналка, катушка зажигания, бачек омывателя и срежу торчащие шпильки на месте установки кронштейна
- Фото0127.jpg (148.18 КБ) 8565 просмотров
-

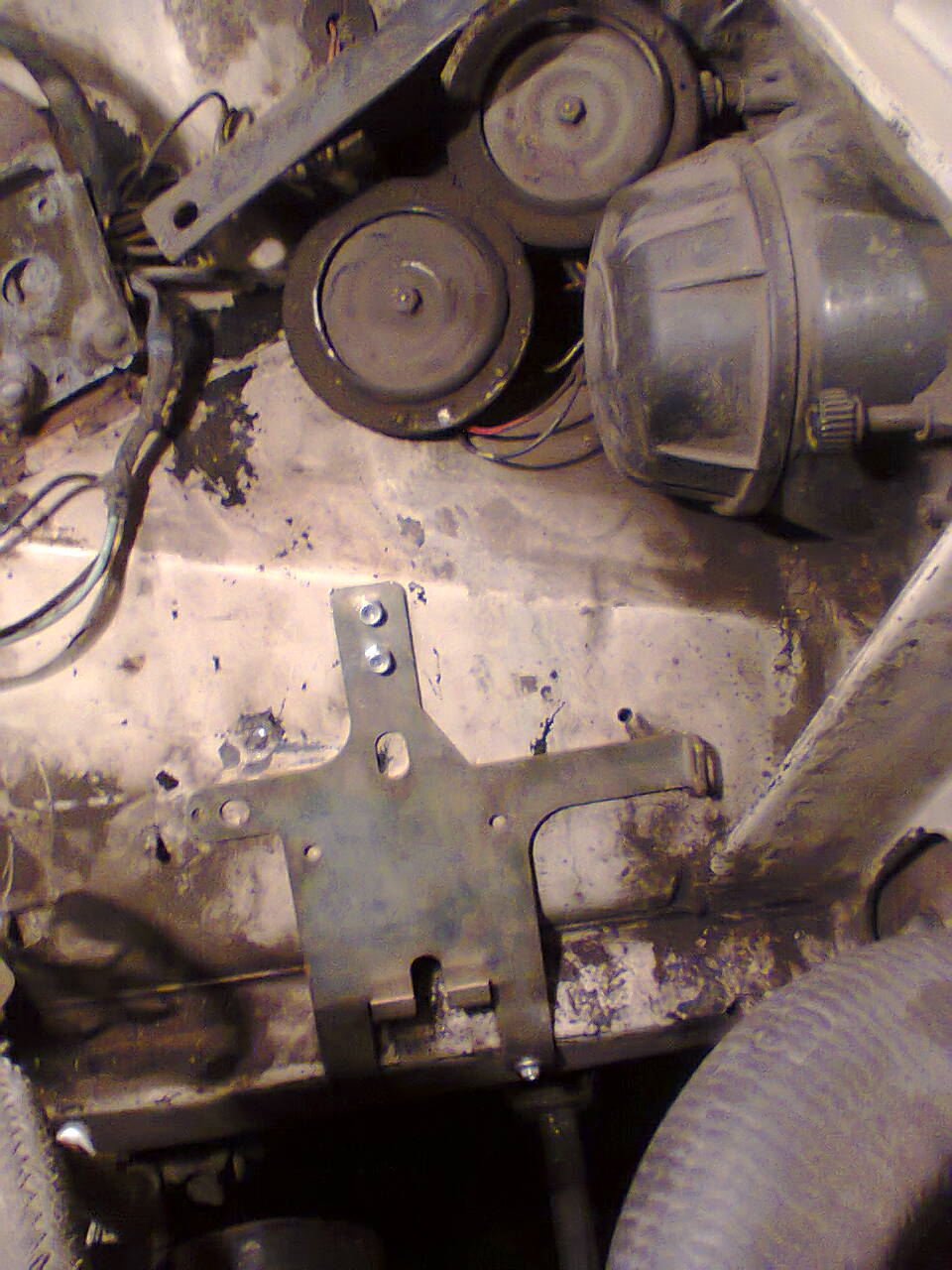

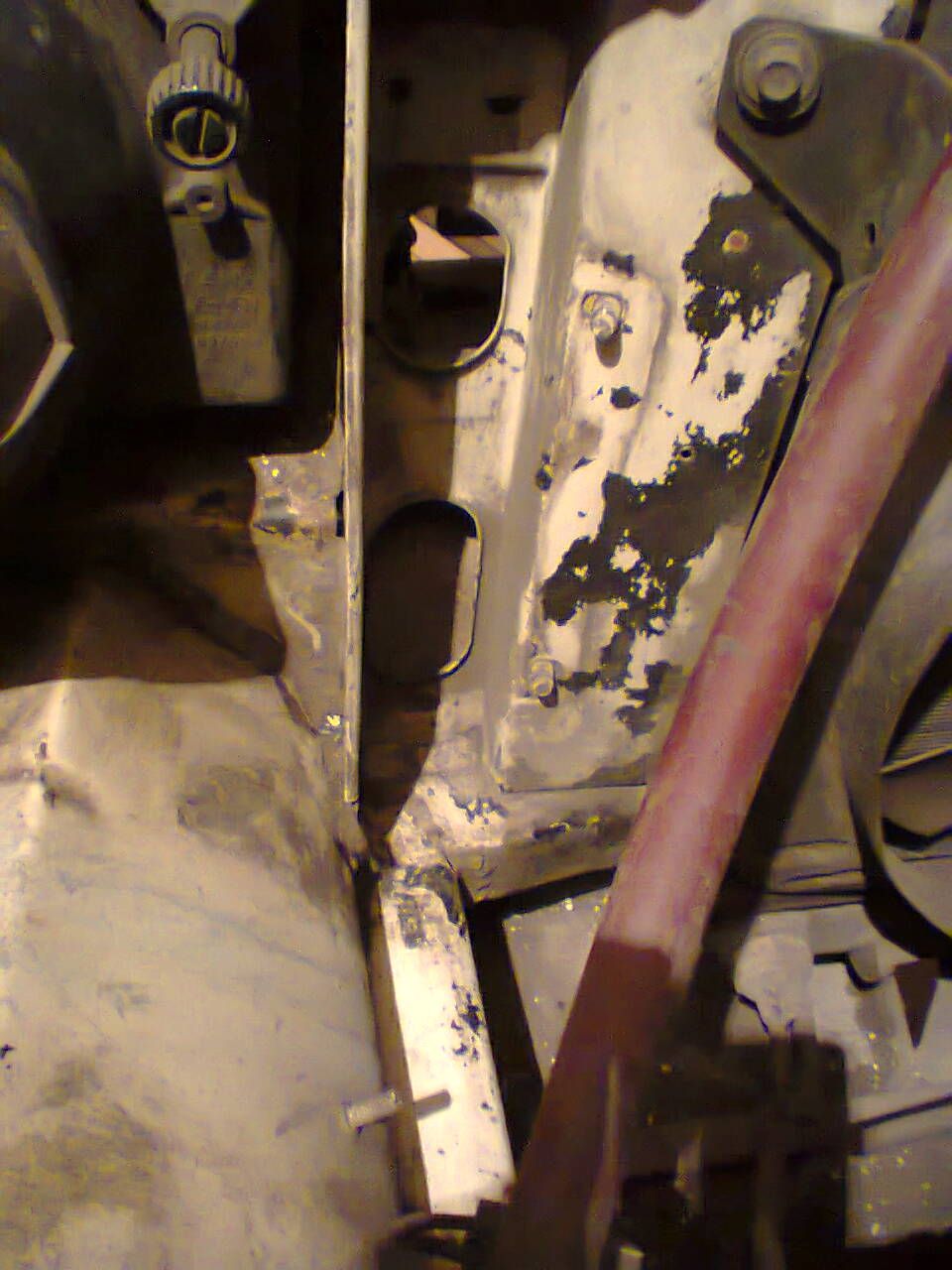

- установка кронштейна, просверлил в крыле два отверстия для верхних болтов, два нижних крепления под саморезы просверлены в лонжероне
- Фото0128.jpg (181.32 КБ) 8565 просмотров
-

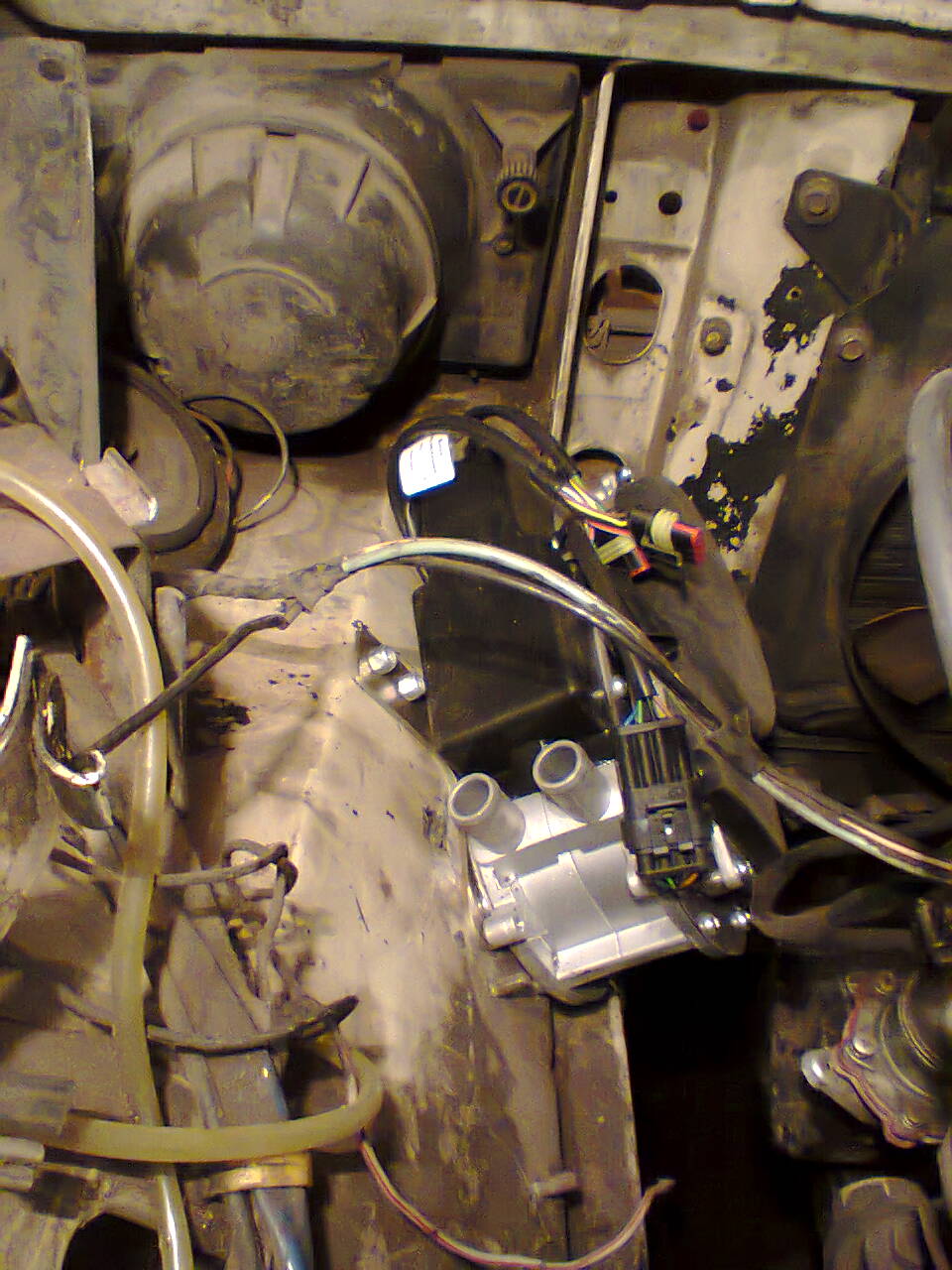

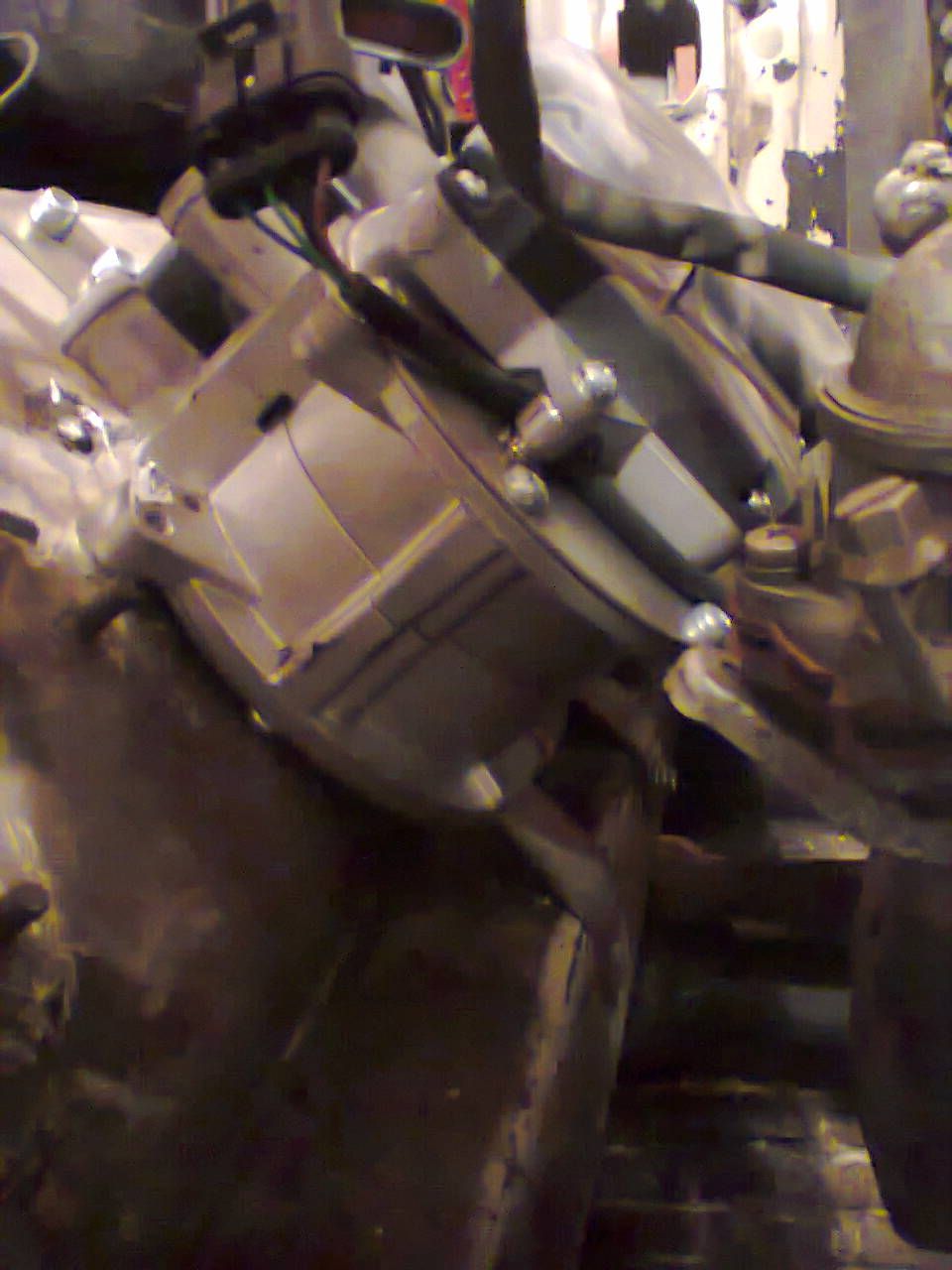

- установка подогревателя
- Фото0130.jpg (121.55 КБ) 8565 просмотров
-
- Фото0131.jpg (196.35 КБ) 8565 просмотров
-

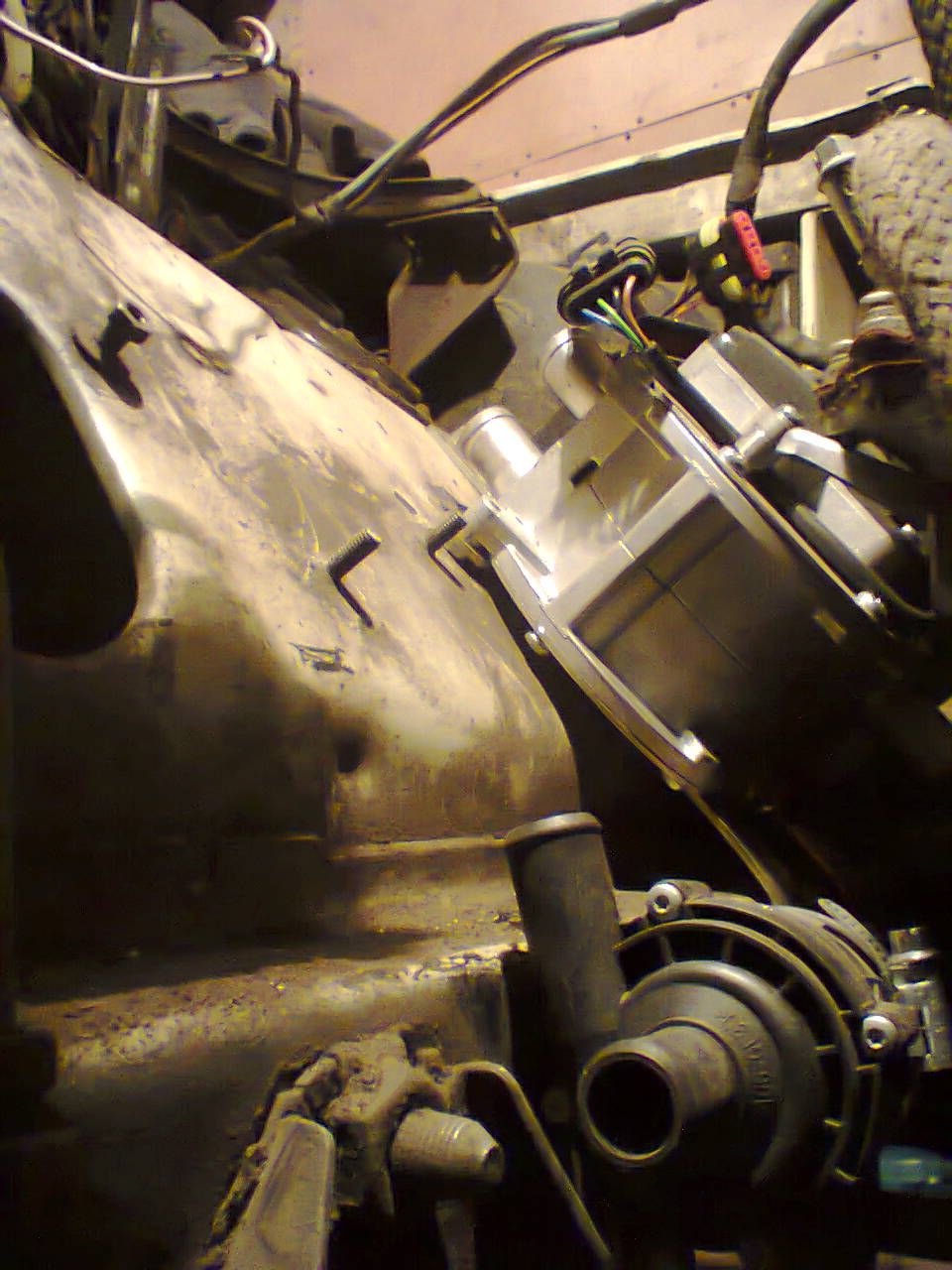

- установка помпы, для крепления помпы просверлил два отверстия под саморезы на лонжероне
- Фото0132.jpg (170.51 КБ) 8565 просмотров
-

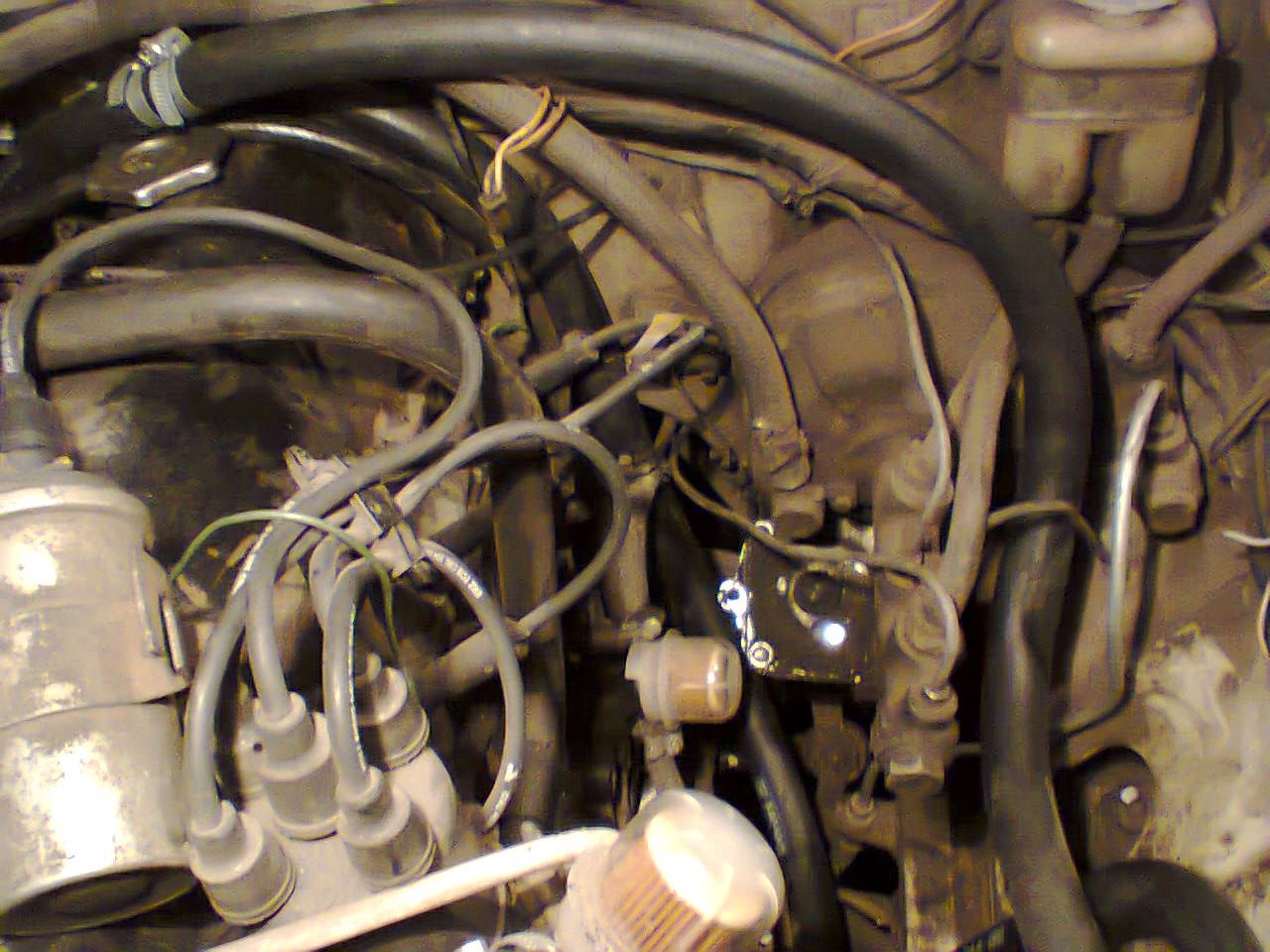

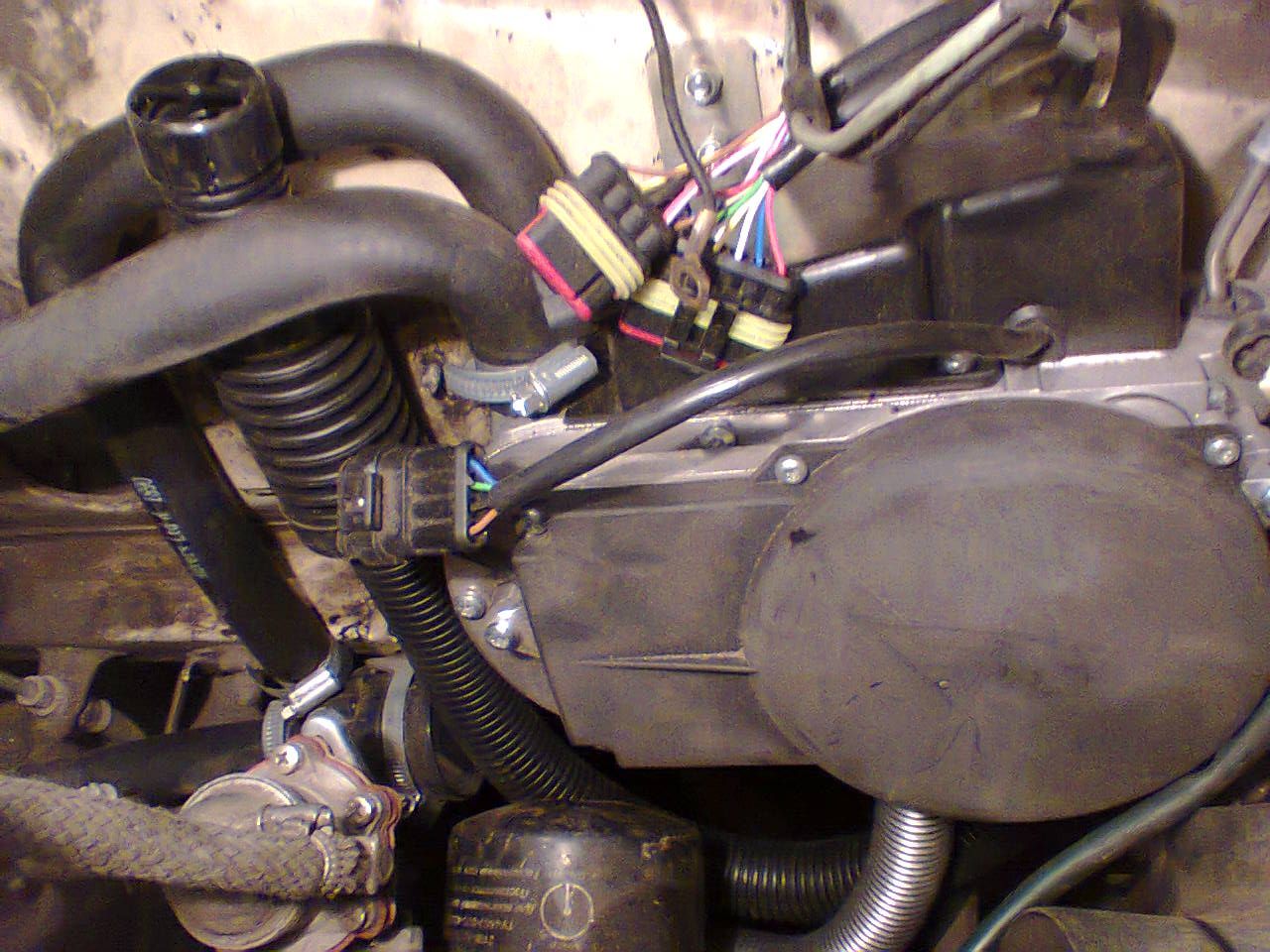

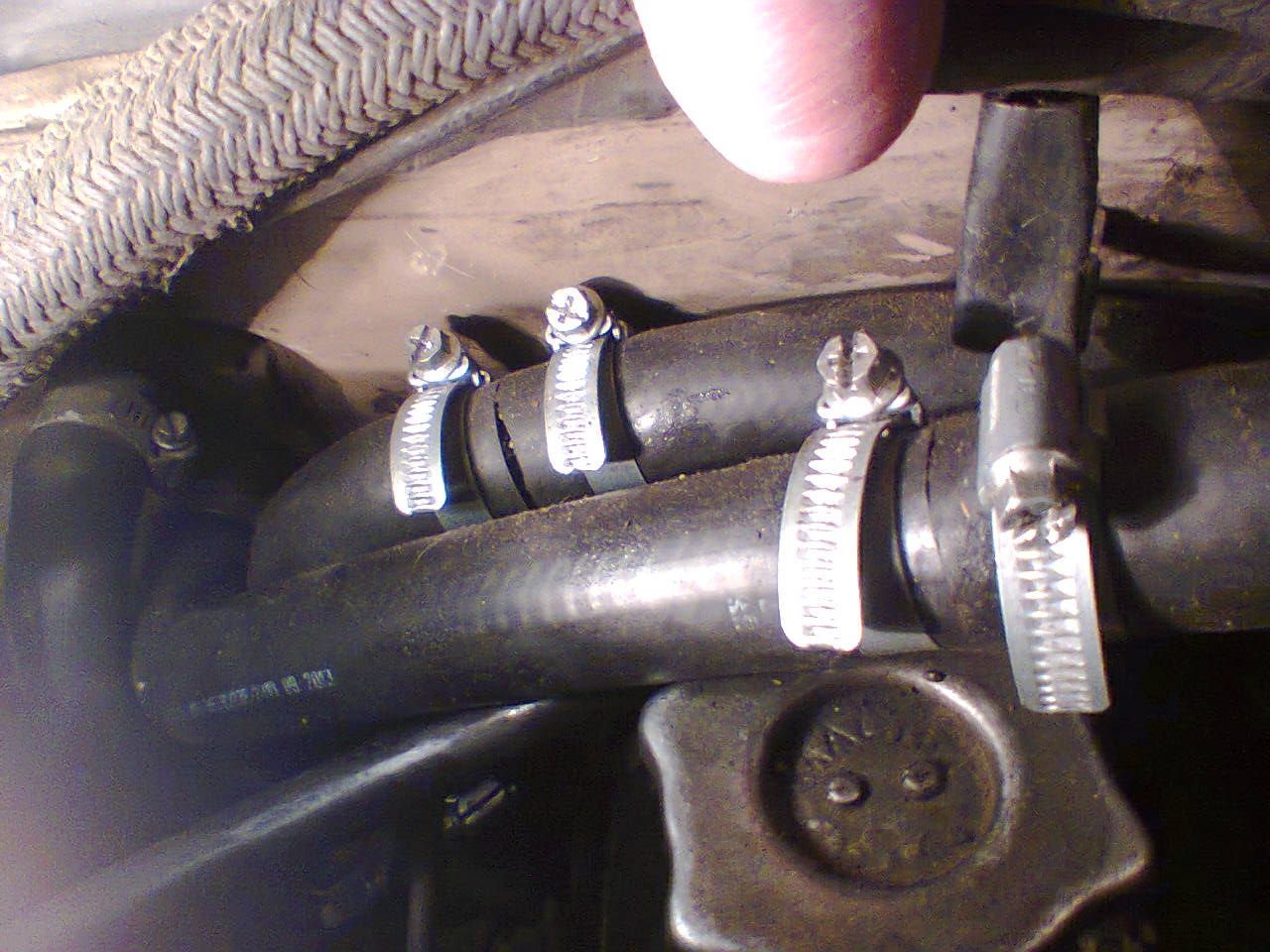

- монтаж трубопроводов
- Фото0133.jpg (217.78 КБ) 8565 просмотров
-

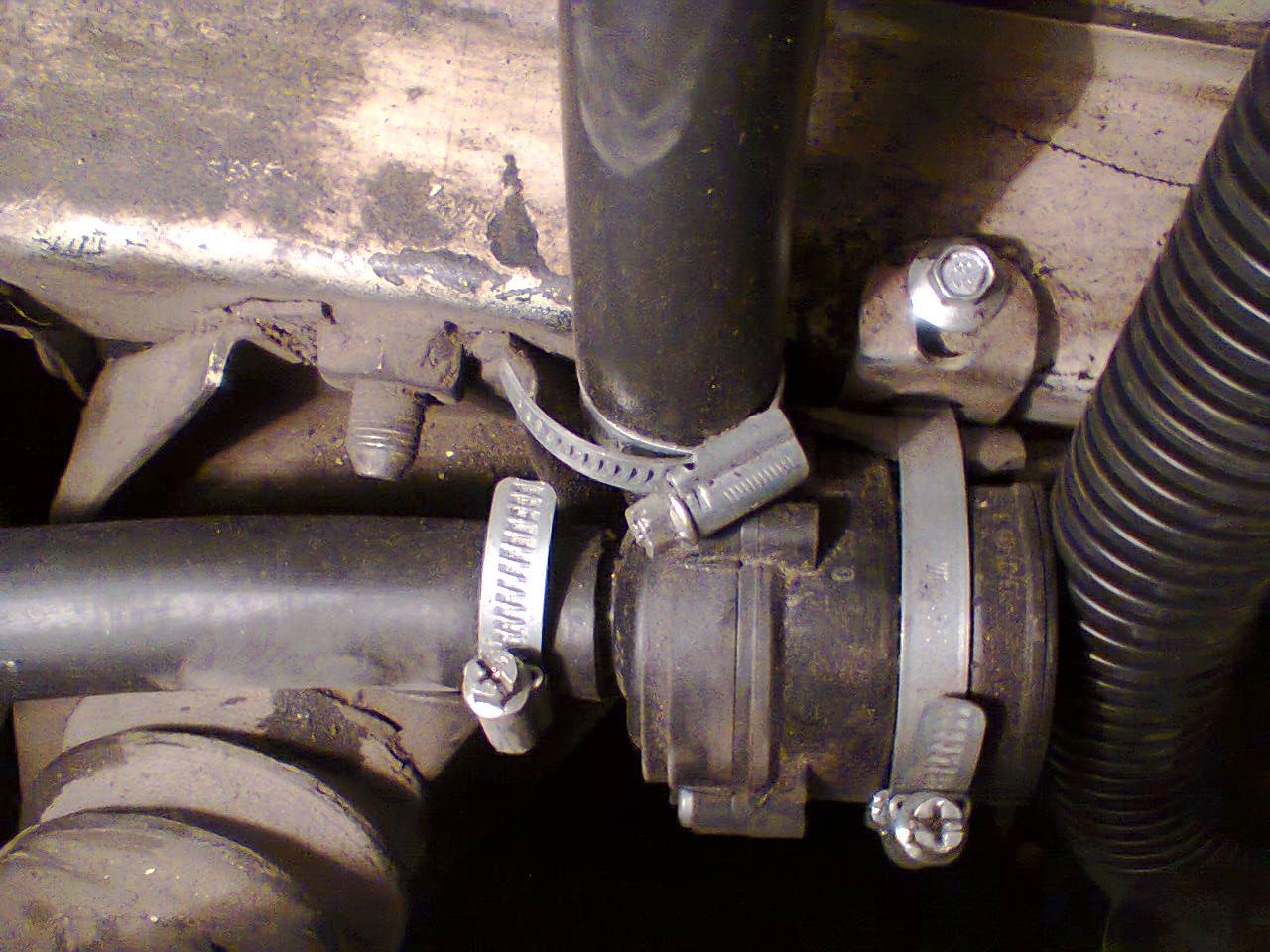

- Фото0134.jpg (206.76 КБ) 8565 просмотров
-
- Фото0135.jpg (193.53 КБ) 8565 просмотров
-

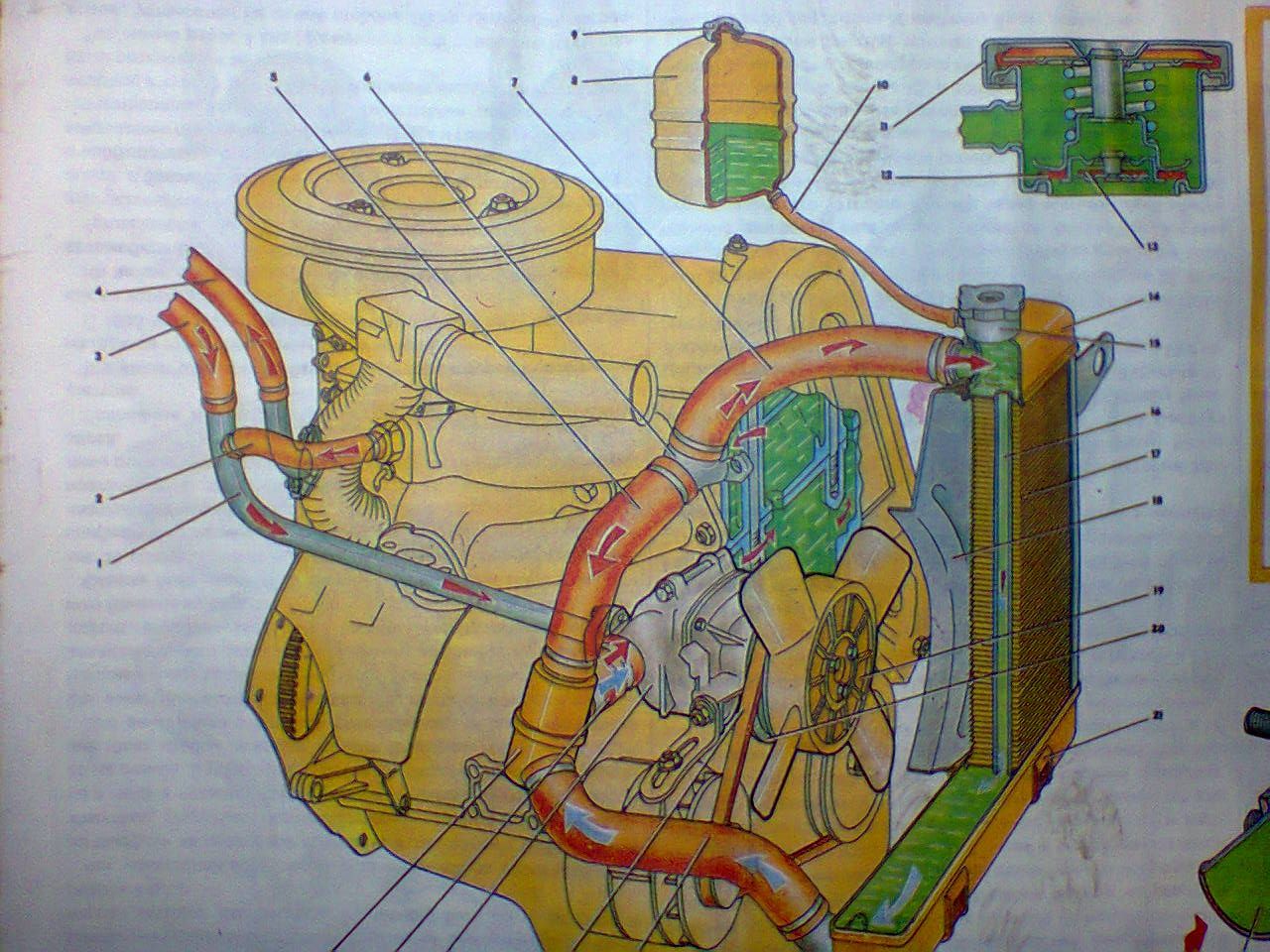

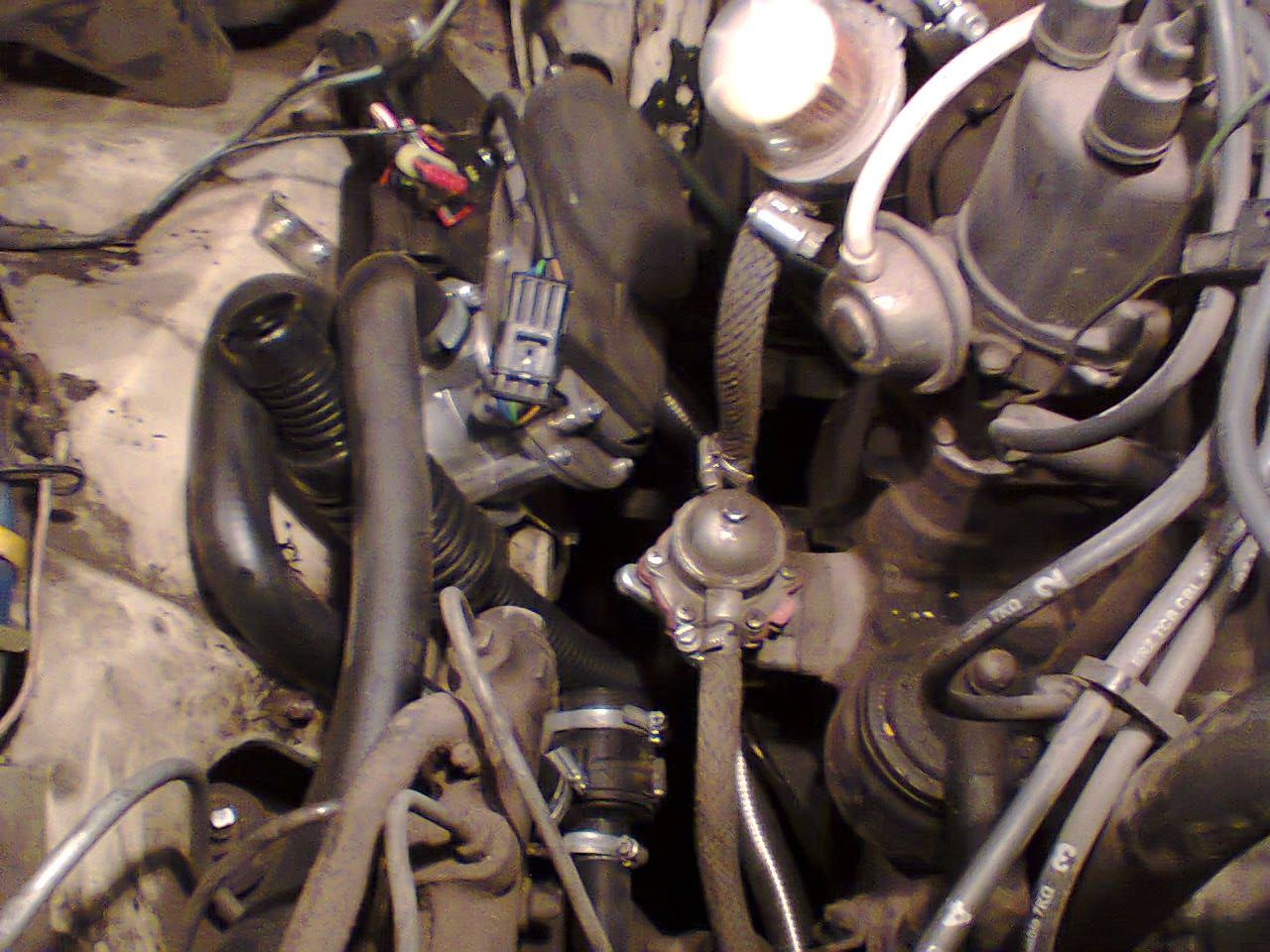

- схема подключения : выход двигателя(4)-помпа-подогреватель-вход печки
- Фото0163.jpg (249.76 КБ) 8565 просмотров
-
- Фото0136.jpg (198.79 КБ) 8565 просмотров
-
- Фото0137.jpg (209.65 КБ) 8565 просмотров
-
- монтаж топливной системы
- Фото0138.jpg (200.99 КБ) 8565 просмотров
-

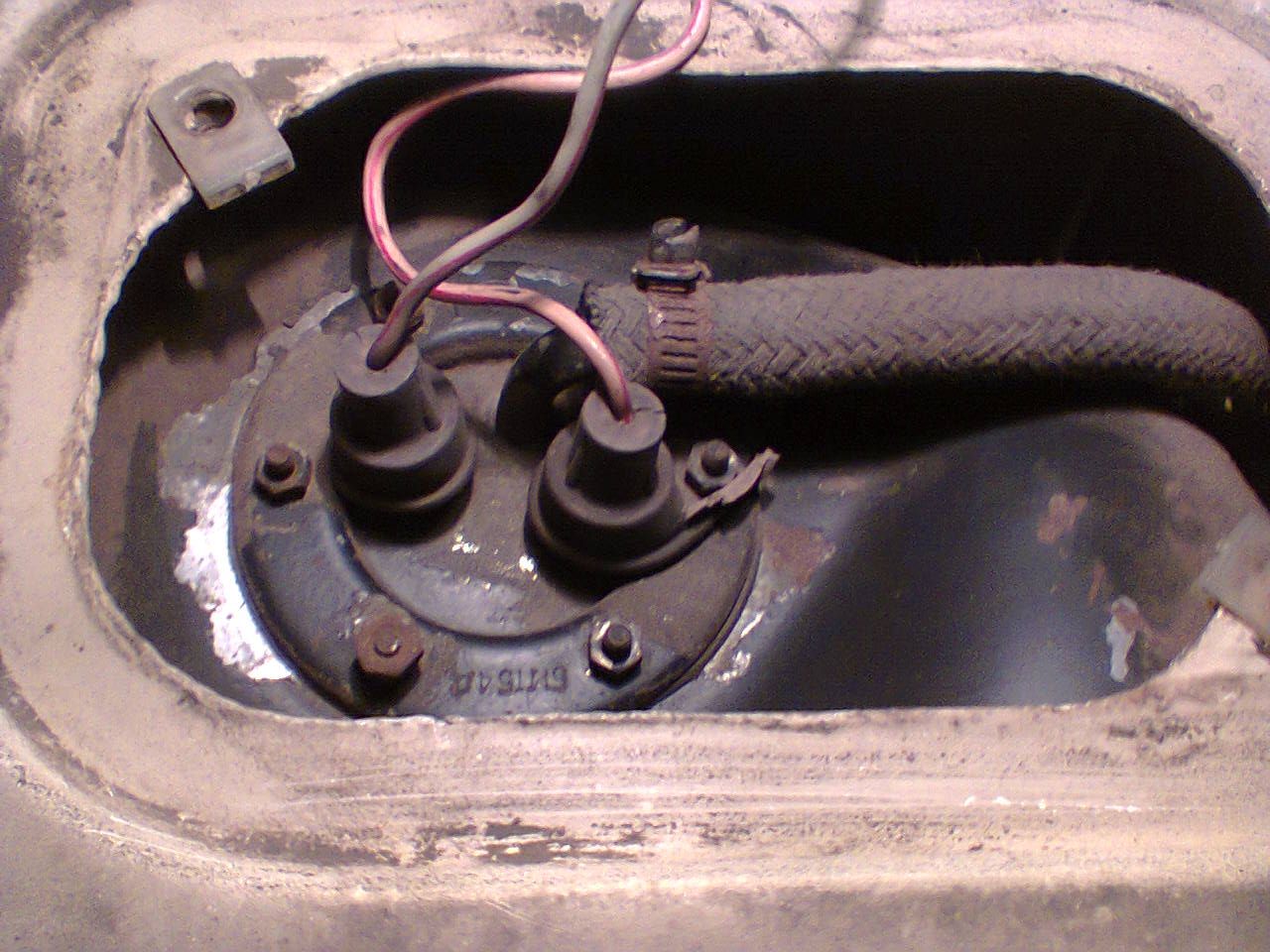

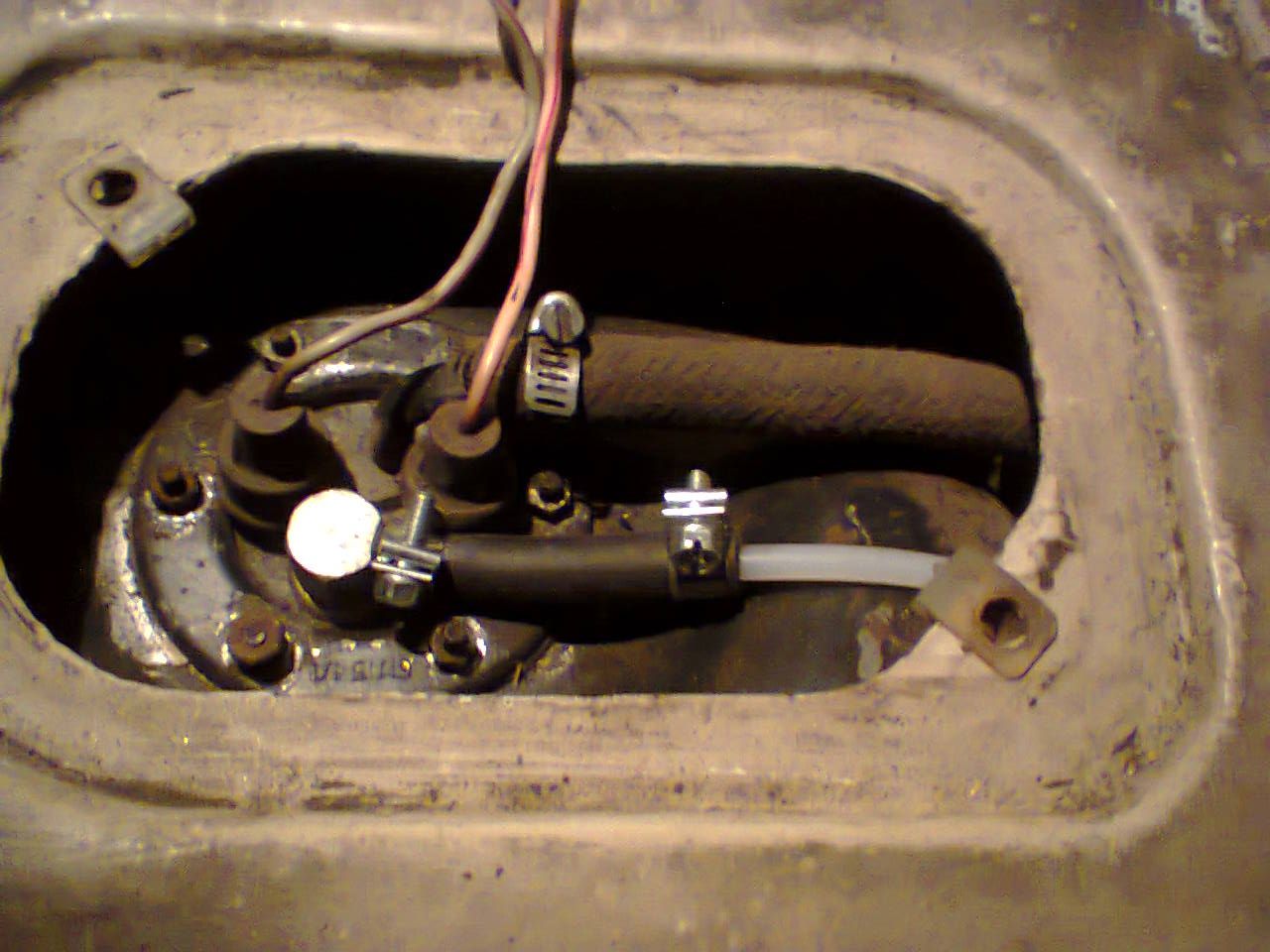

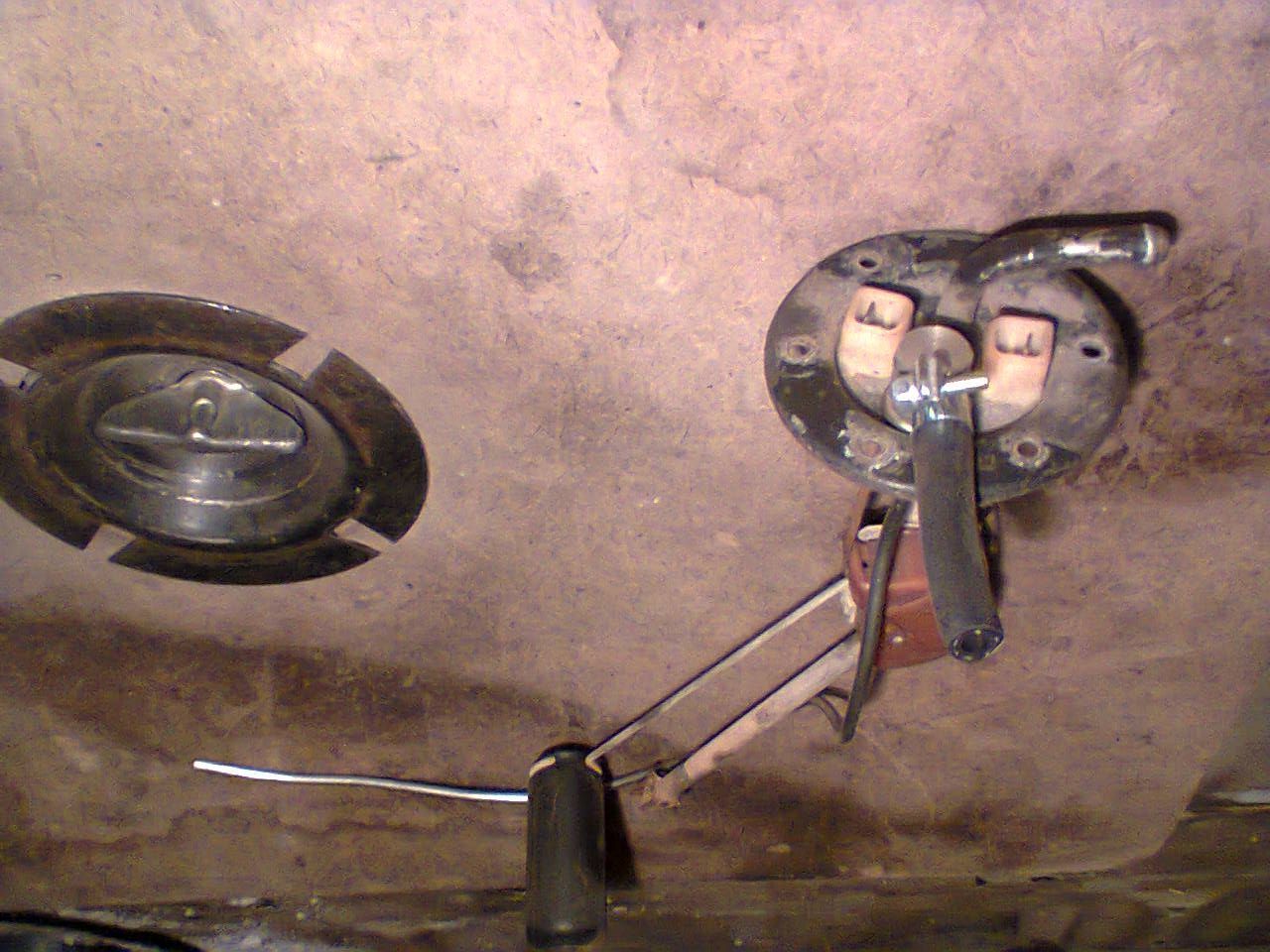

- датчик уровня топлива с просверленным и установленным топливозаборником
- Фото0140.jpg (192.33 КБ) 8565 просмотров
-
- Фото0142.jpg (144.5 КБ) 8565 просмотров
-

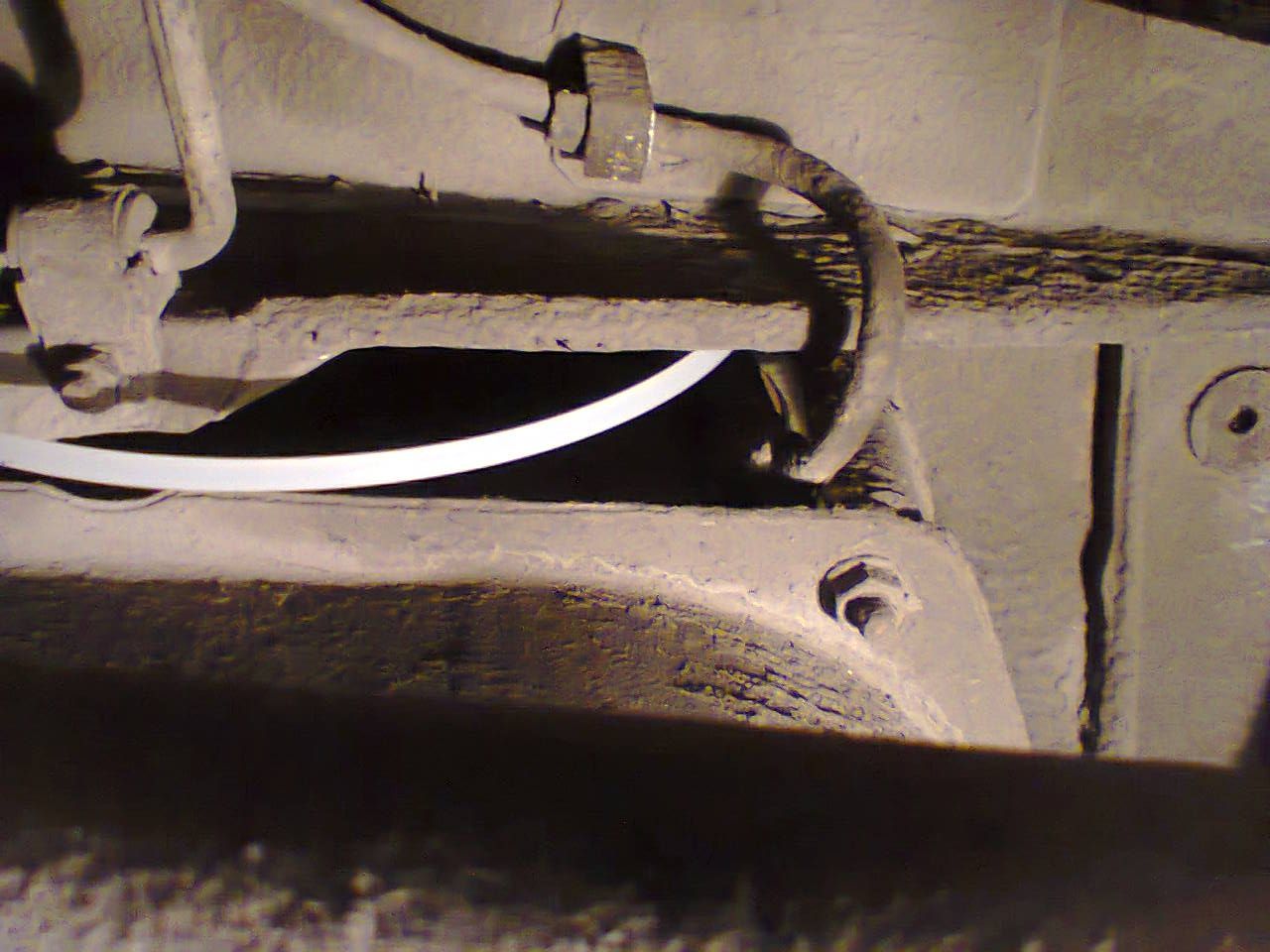

- Фото0144.jpg (146.38 КБ) 8565 просмотров
-

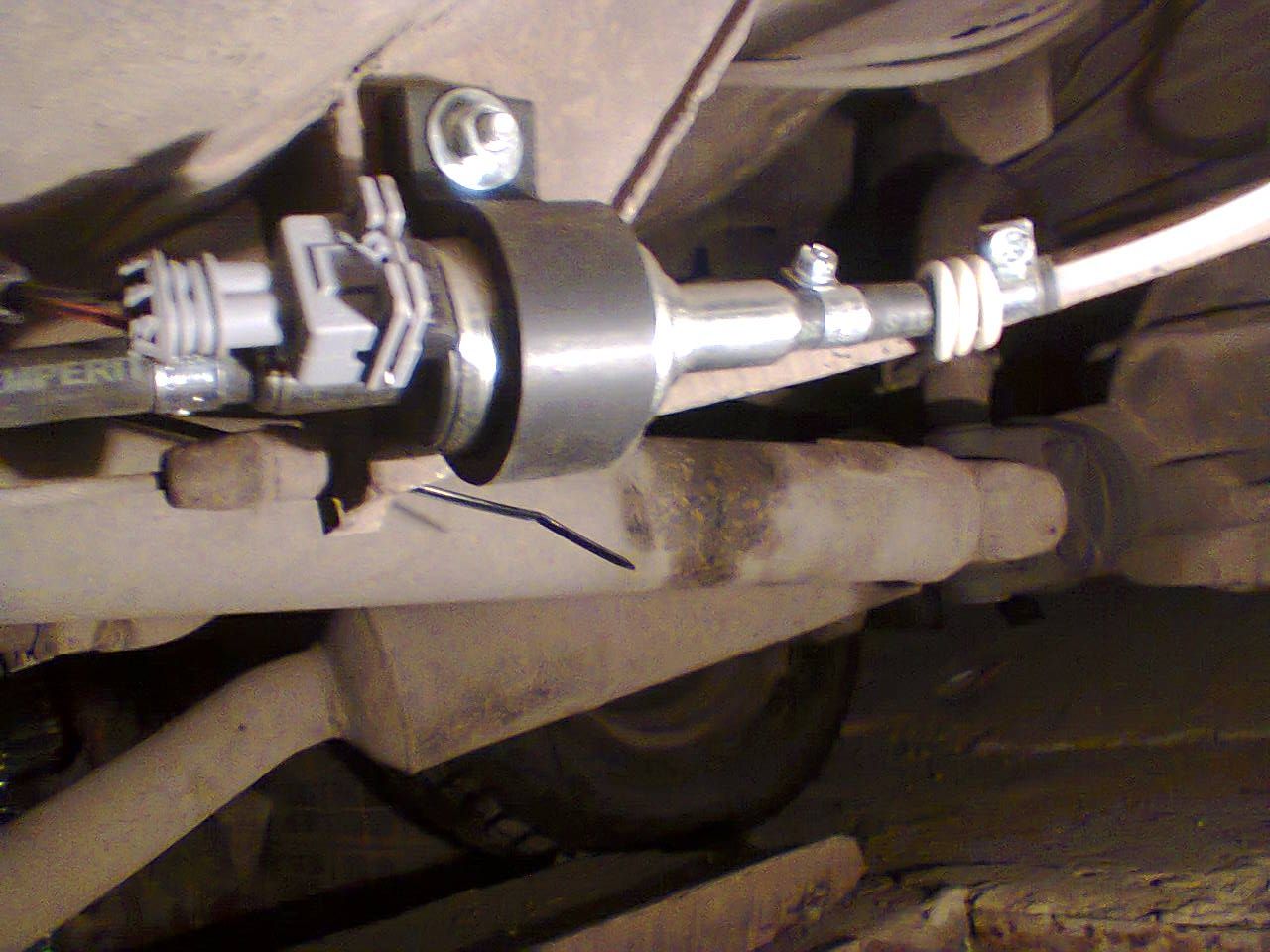

- монтаж топливного насоса, просверлил отверстие в креплении для левой стороны троса ручника
- Фото0146.jpg (165.09 КБ) 8565 просмотров
-
- топливопровод и проводку протянул рядом с основной магистралью топлива
- Фото0150.jpg (124.68 КБ) 8565 просмотров
-

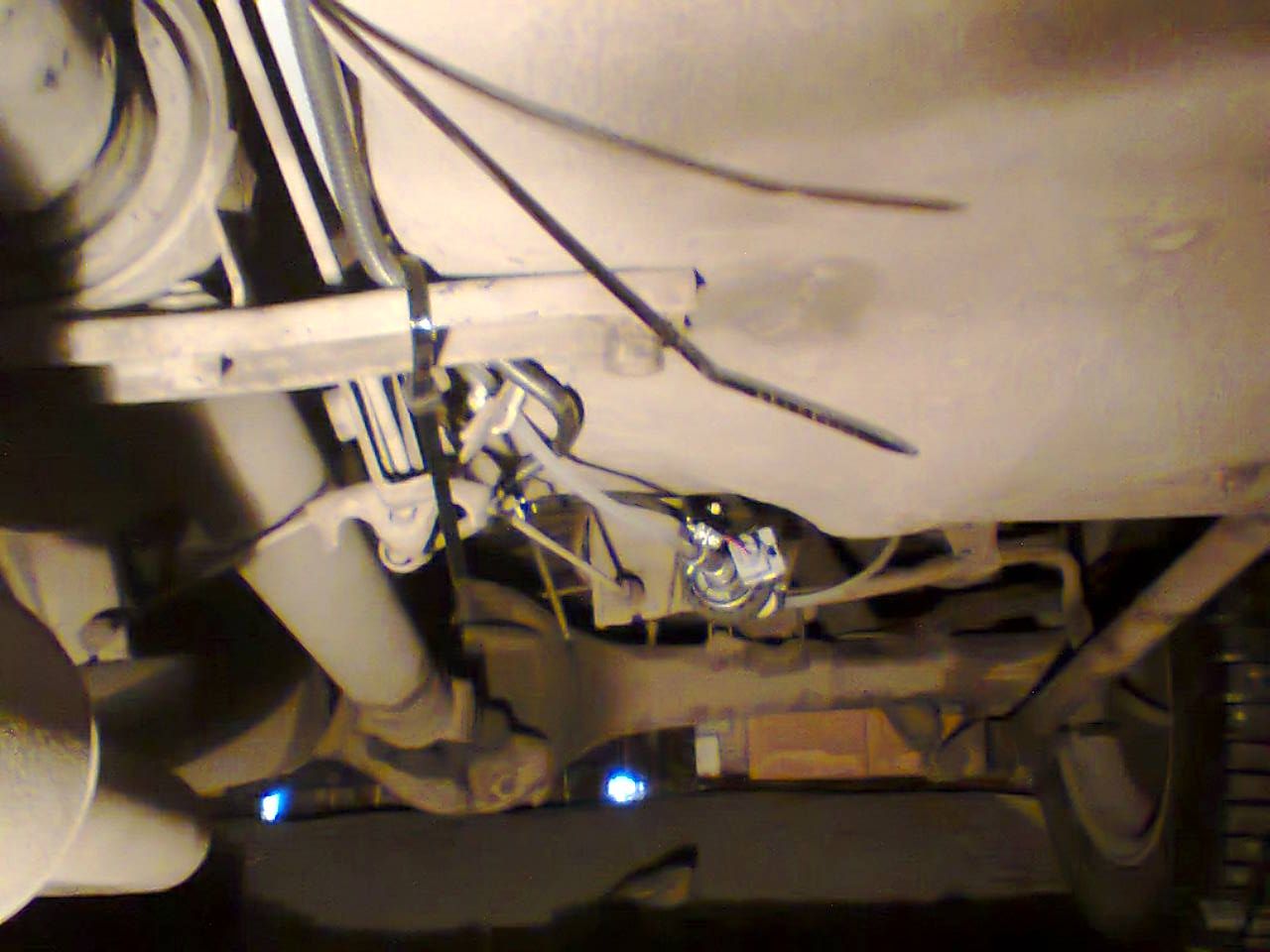

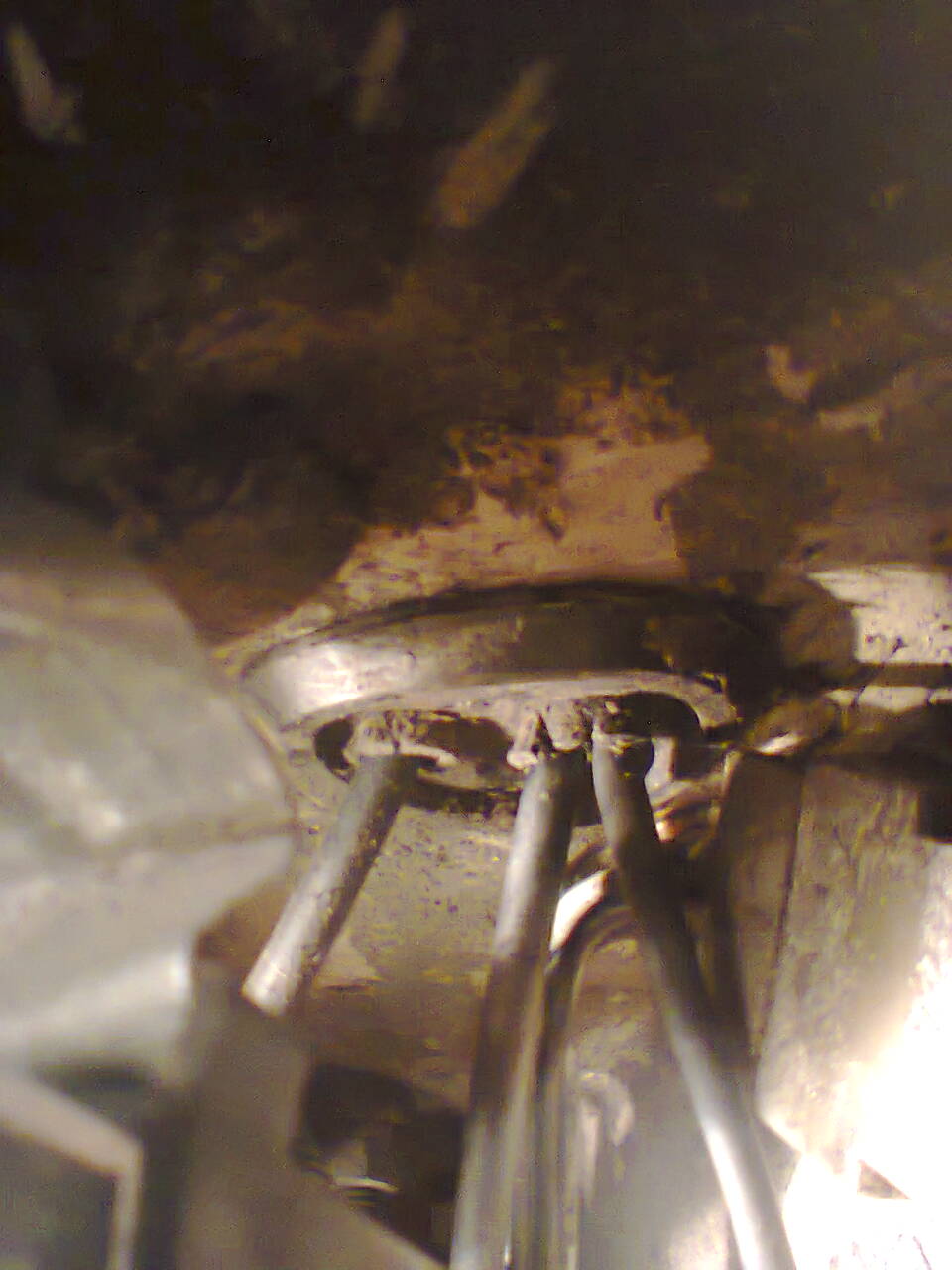

- провод пульта протянул через резиновую перегородку
- Фото0151.jpg (106.95 КБ) 8565 просмотров
-
- предохранители установил на креплении бачка тормозной жидкости
- Фото0152.jpg (207.67 КБ) 8565 просмотров
-

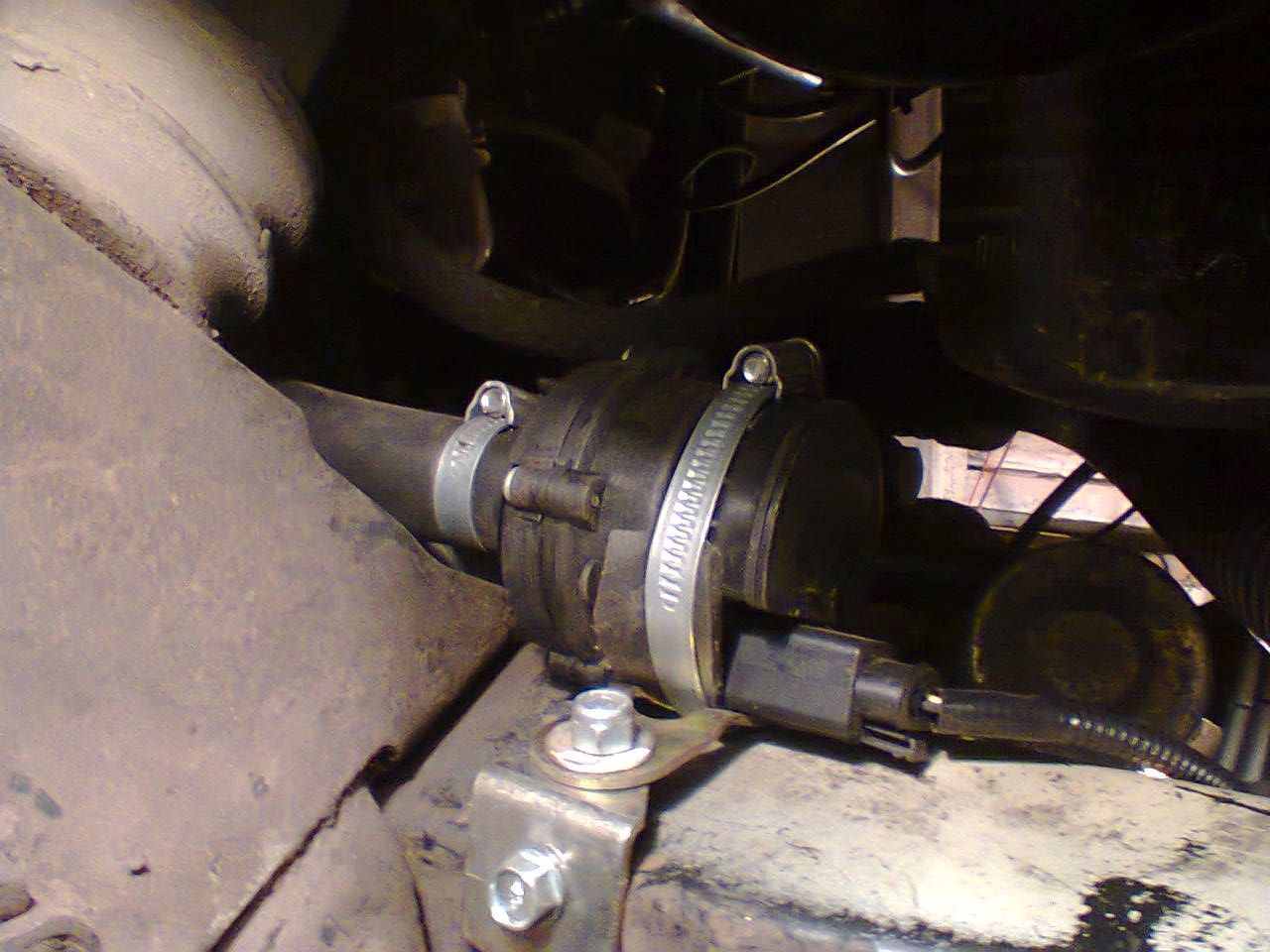

- установленная помпа ниже подогревателя-вид снизу
- Фото0153.jpg (151.83 КБ) 8565 просмотров
-
- монтаж выхлопной трубы и воздухозаборника

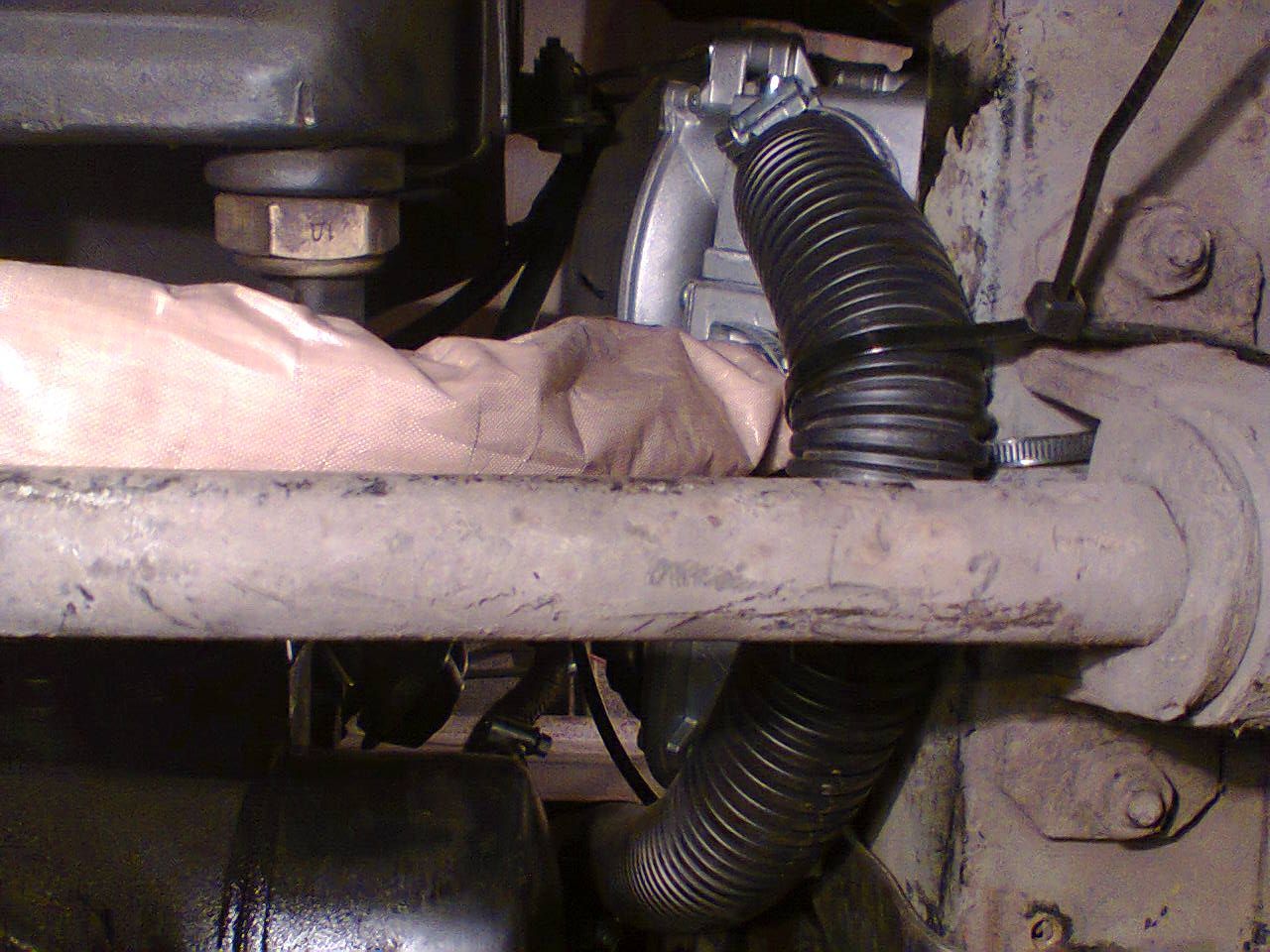

- Фото0154.jpg (200.45 КБ) 8565 просмотров
-

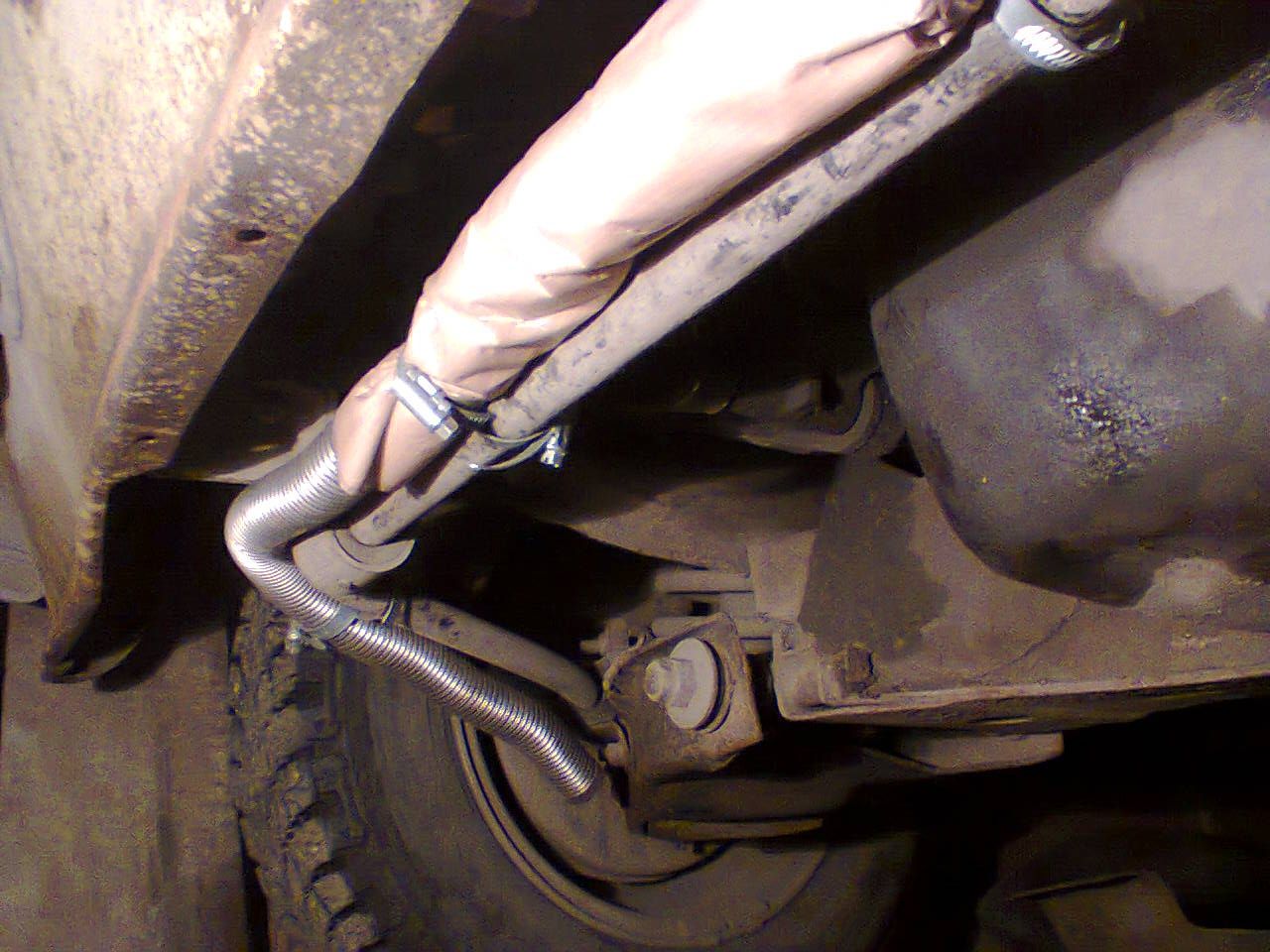

- выхлопную трубу закрепил хомутами вдоль штанги стабилизатора
- Фото0155.jpg (182.55 КБ) 8565 просмотров
-
- в месте перегиба просверлил отверстие диаметром 3мм
- Фото0156.jpg (187.23 КБ) 8565 просмотров
-

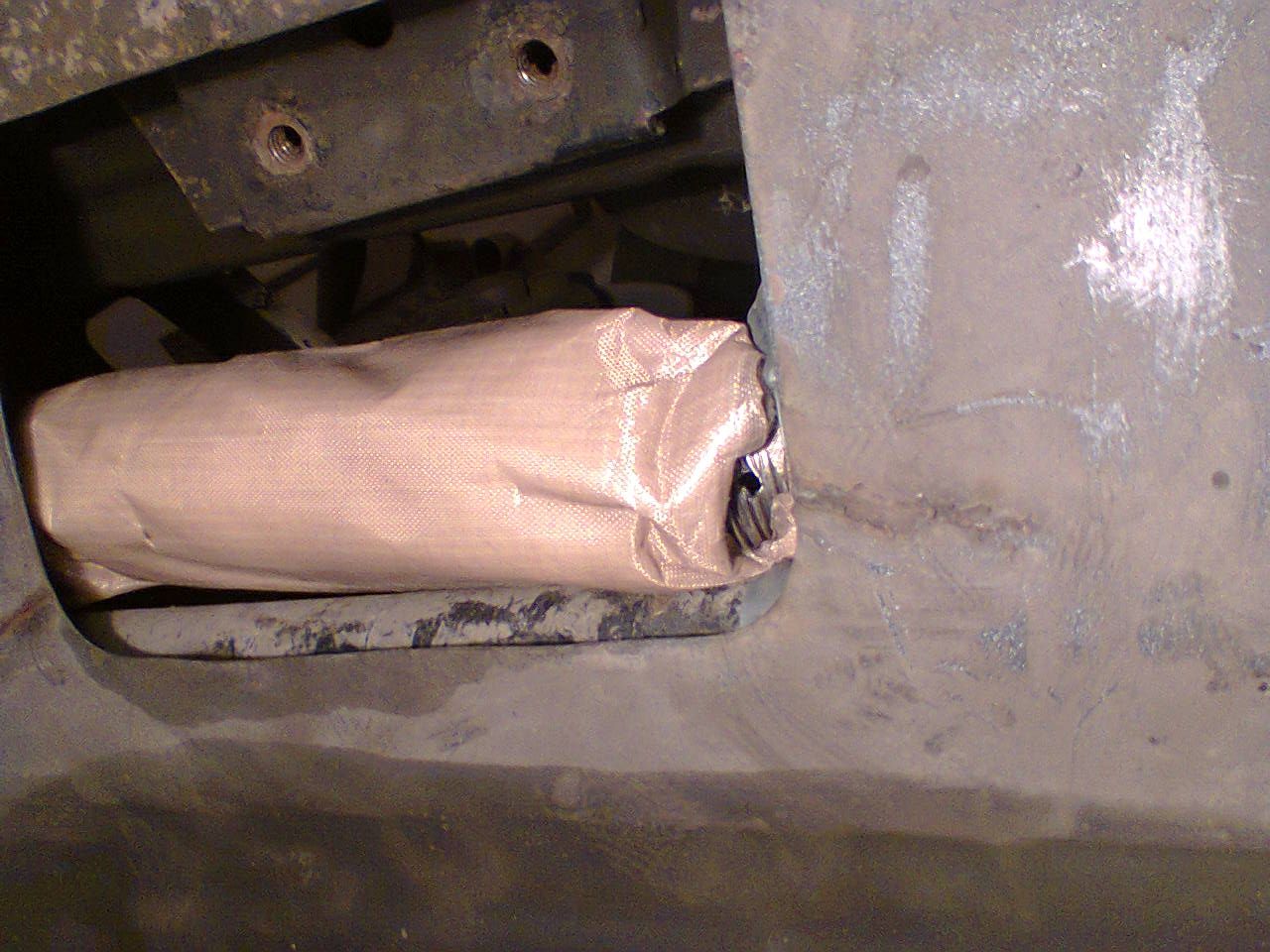

- конец выхлопной трубы вышел в сторону правого переднего колеса

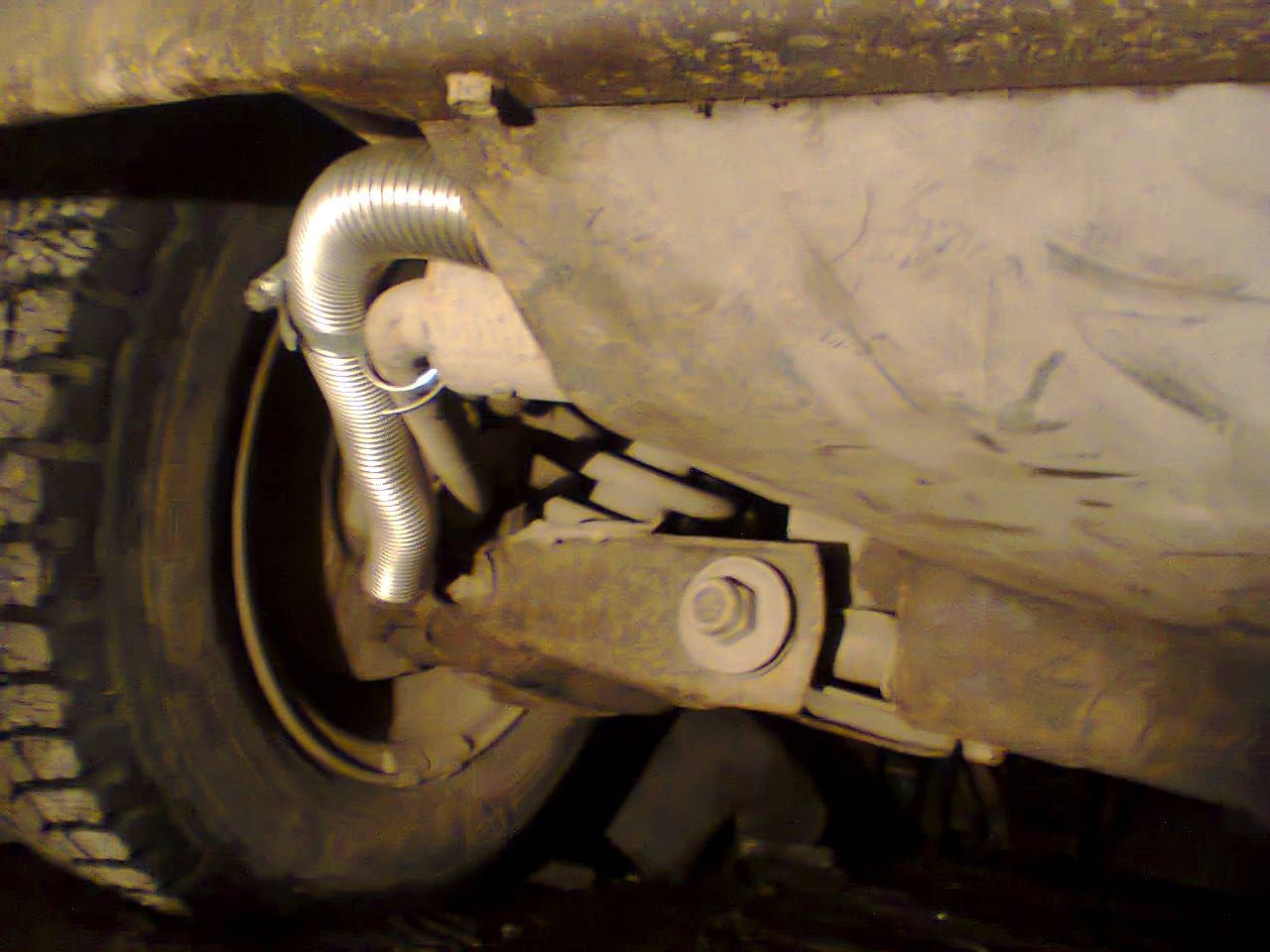

- Фото0158.jpg (130.79 КБ) 8565 просмотров
-

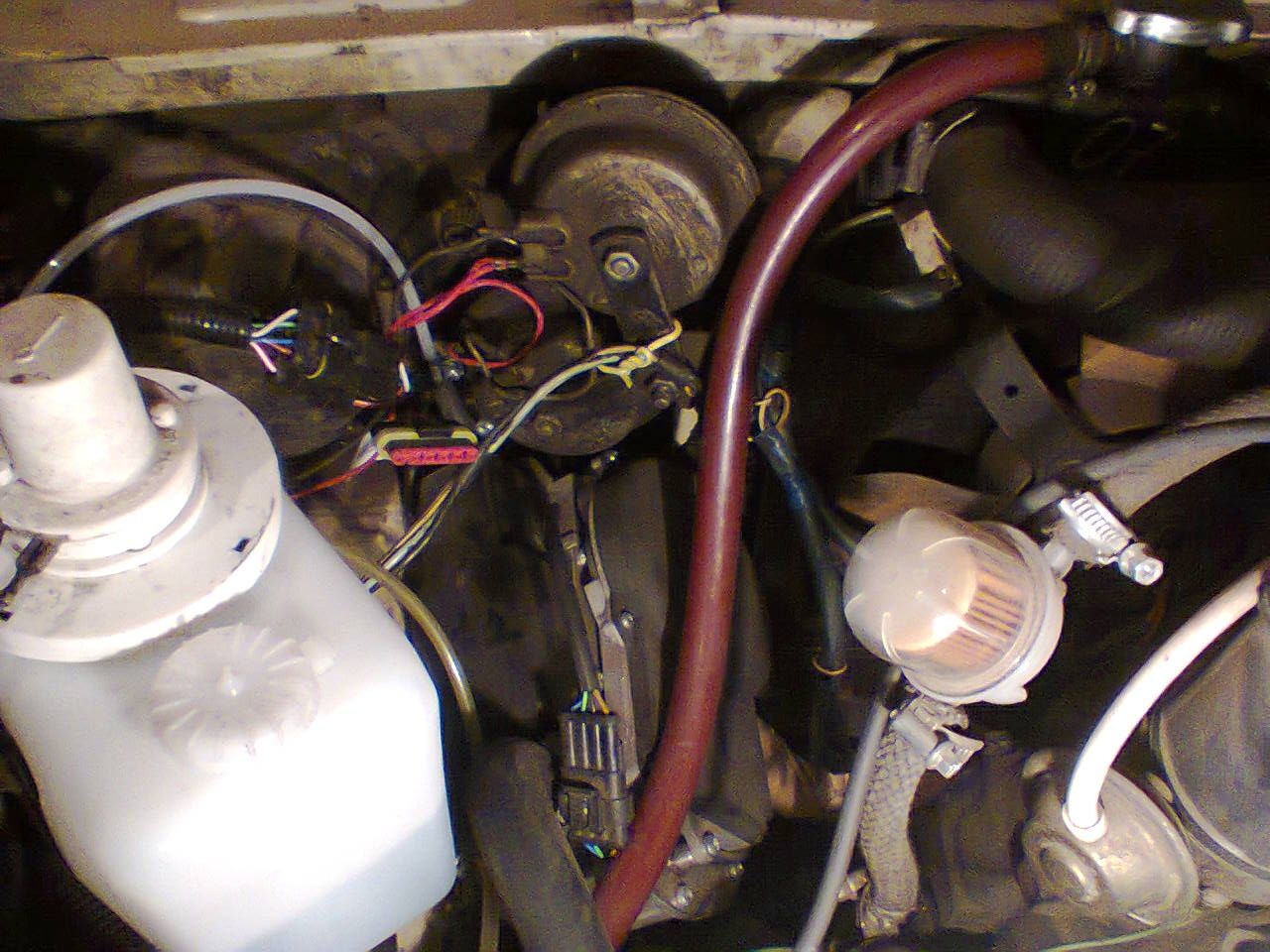

- обратно установил катушку зажигания, расширительный бачек, бачек омывателя(заменил на новый меньшего размера), звуковая сигналка установилась немного повыше на просверленном отверстии в уголке
- Фото0159.jpg (202.68 КБ) 8565 просмотров
-
- конец воздухозаборника закреплен на главном цилиндре

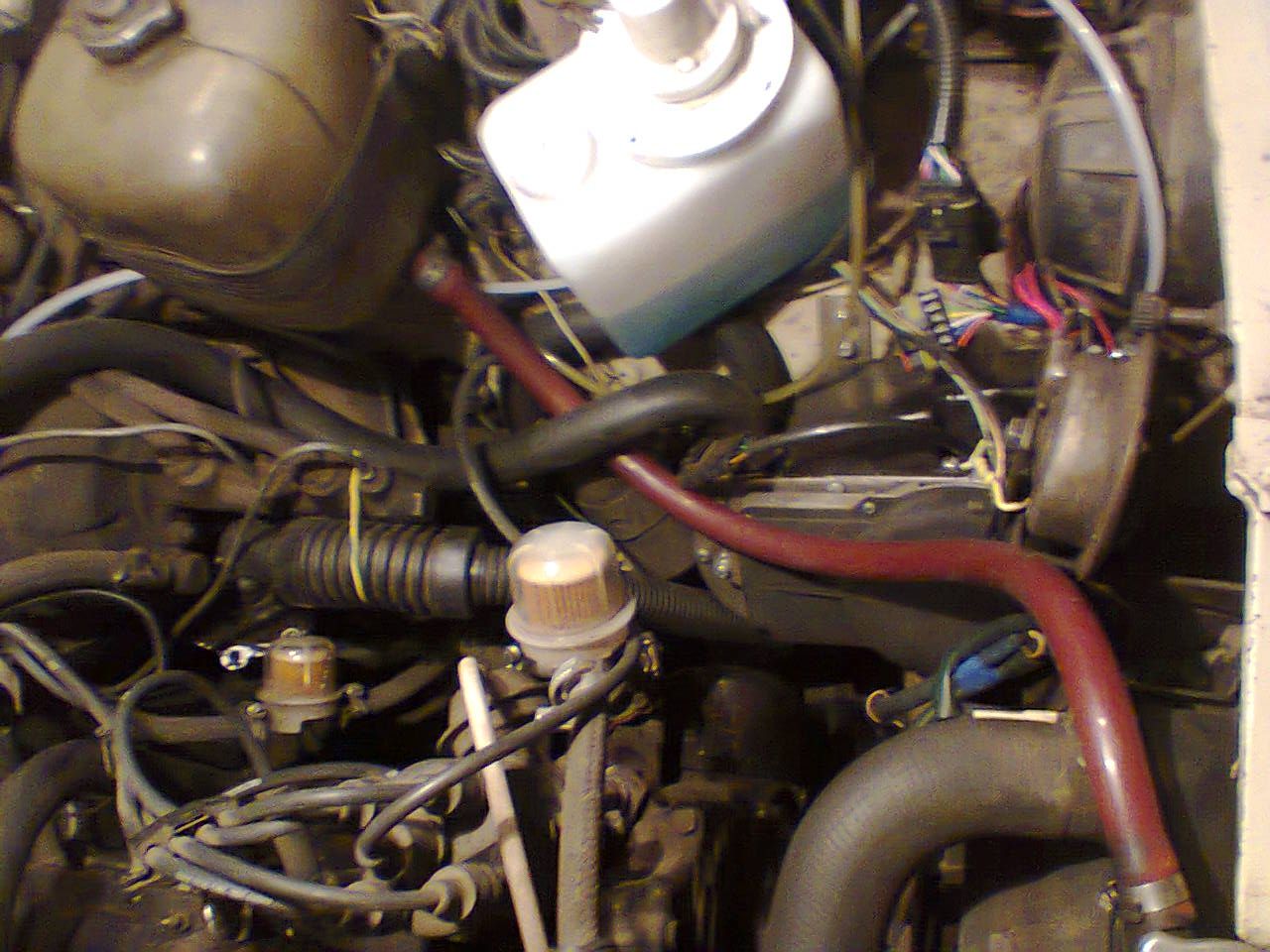

- Фото0161.jpg (198.33 КБ) 8565 просмотров
-

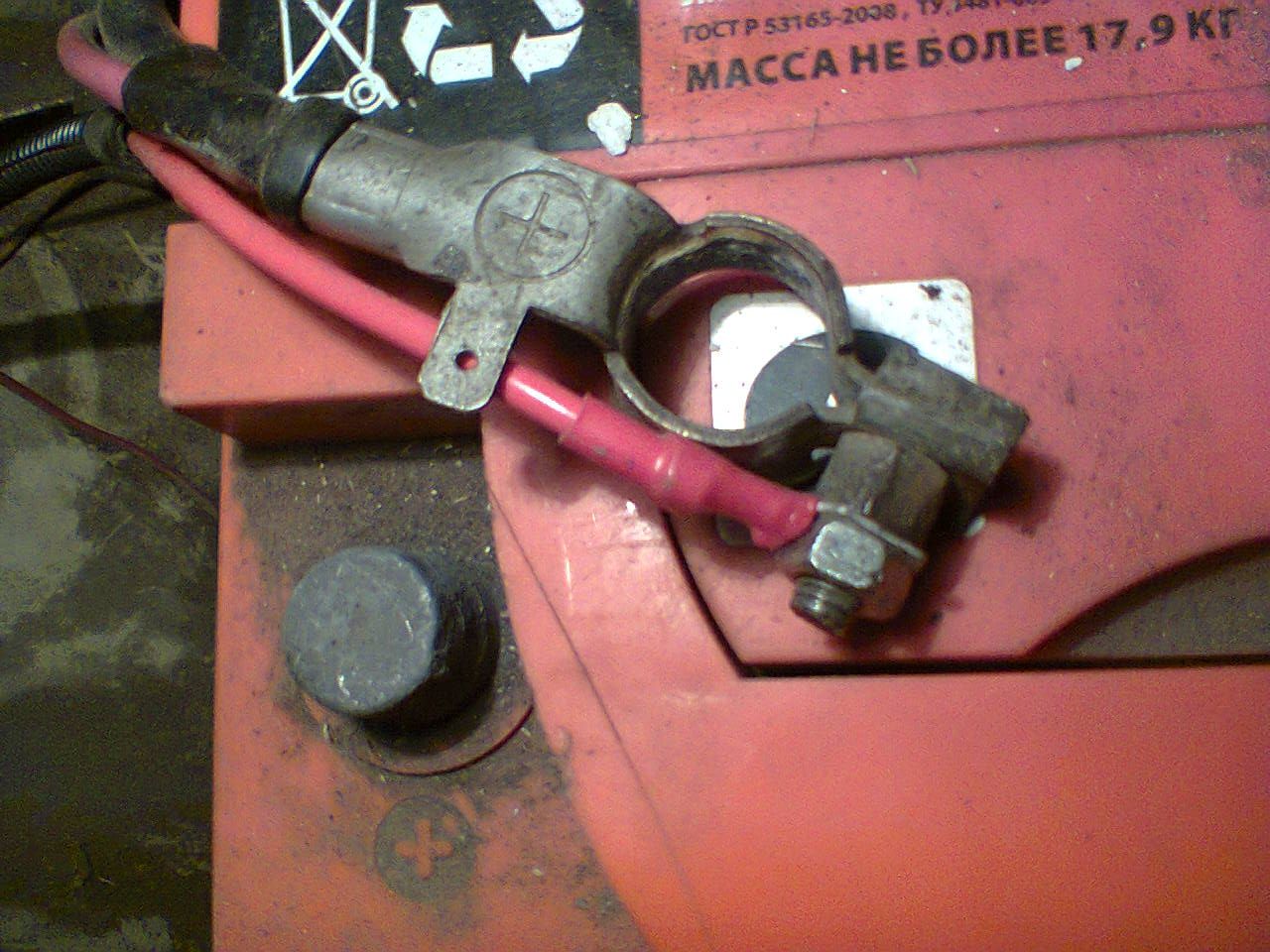

- плюсовой провод закрепил на клемме аккумулятора, минусовый - на шпильке левого крыла возле катушки зажигания
- Фото0162.jpg (209.57 КБ) 8565 просмотров
