Бинар 5Б на Mazda6

[Vyacheslav]

Что там за колличество импульсов бензанасоса на пульте. Прошивка пульта новая или как. При просмотре видео

[Petrov_kamensk]

любопытство и желание знать реальный расход топлива а не теоретические цифры, по этому IKI создал прошивку с подсчетом количества импульсов
первое значение Г -тысяци, потом сотни импульсов

базовая прошивка 1014

[Petrov_kamensk]

стала понятна причина Н02, система охлаждения гдето хватанула воздух, печка на ХХ не греет
нагрев только при оборотах выше среднего и при включенной циркуляции в котле.

[Petrov_kamensk]

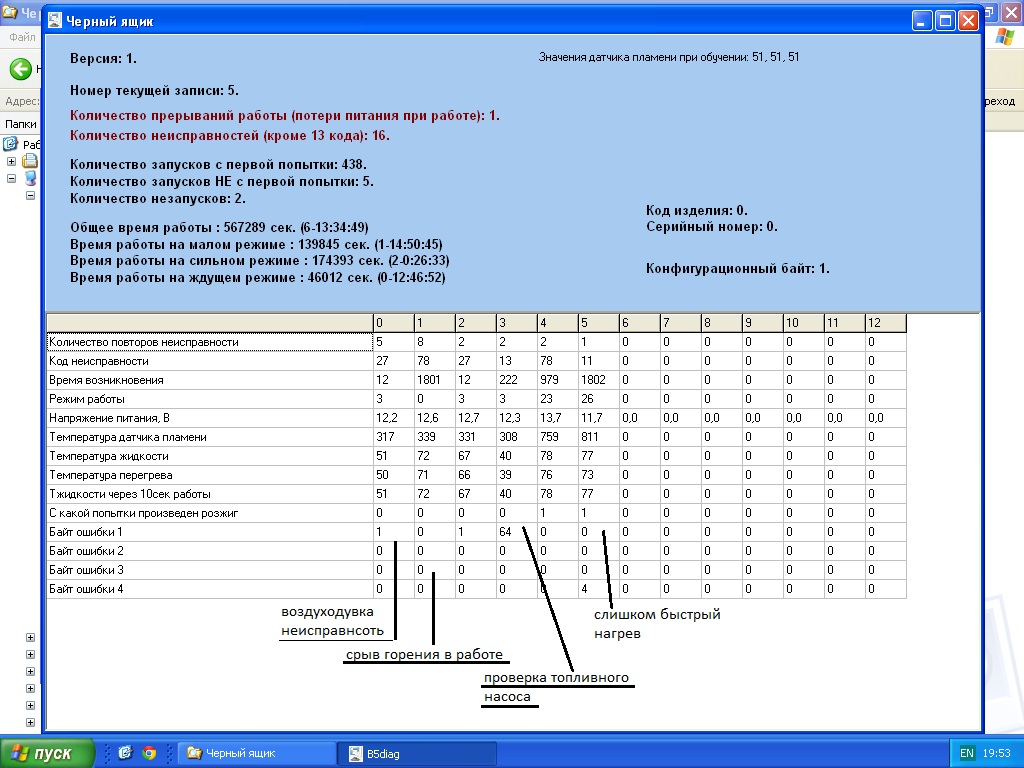

Оказалось не вложил файлик с ЧЯ по состоянию на 08.01.2014

ЧЯ мой 08.01.2014.jpg (223.83 КБ) 9072 просмотра

[СлепойПью]

Алексей, а ты менял БУ что ли ?
Я к тому что 150 с лишком часов это мало для твоего Бинара.
Мой перед продажей авто без малого 1500 часов отпахал, а я позже твоего ставил.

[Petrov_kamensk]

попытался вспомнить что менял когда и зачем, и запутался
точно знаю что плата лежит дома, надо с нее ЧЯ прочитать для сравнения и суммирования.

[vvgavrik]

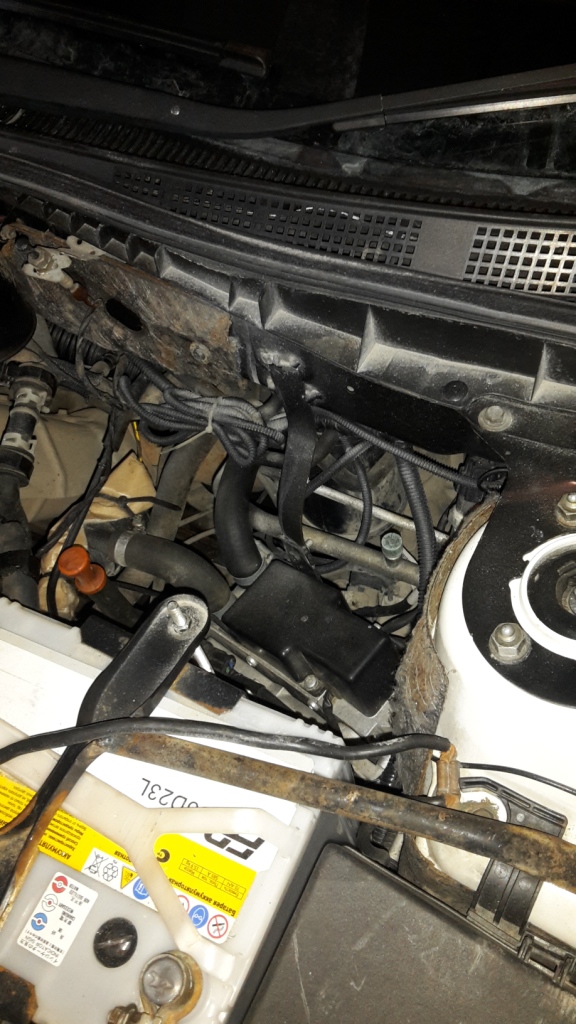

Вариант установки

[Petrov_kamensk]

Продолжаем.
Бинар снят в конце 2015 года, для разборки и замены его на новую модель Binar-5S

Это первая версия теплообменника но плата уже с алюминиевыми датчиками самой первой конструкции

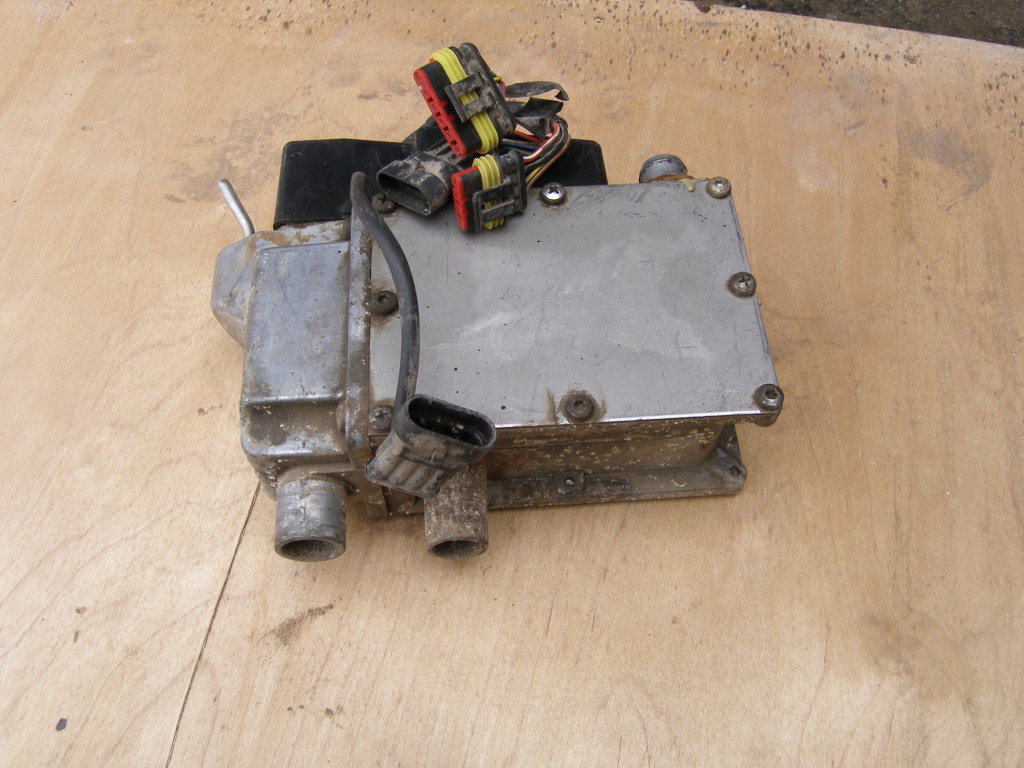

ПО одно из самых крайних версий, снаружи помыл и разобрал.



Блок управления подозрительно сухой и не окисленный, хотя стояло проёмом между патрубками навстречу потоку.
Сознаюсь что свеча и ИП не родные, но менялись не из за выхода из строя а для осмотра и контроля.

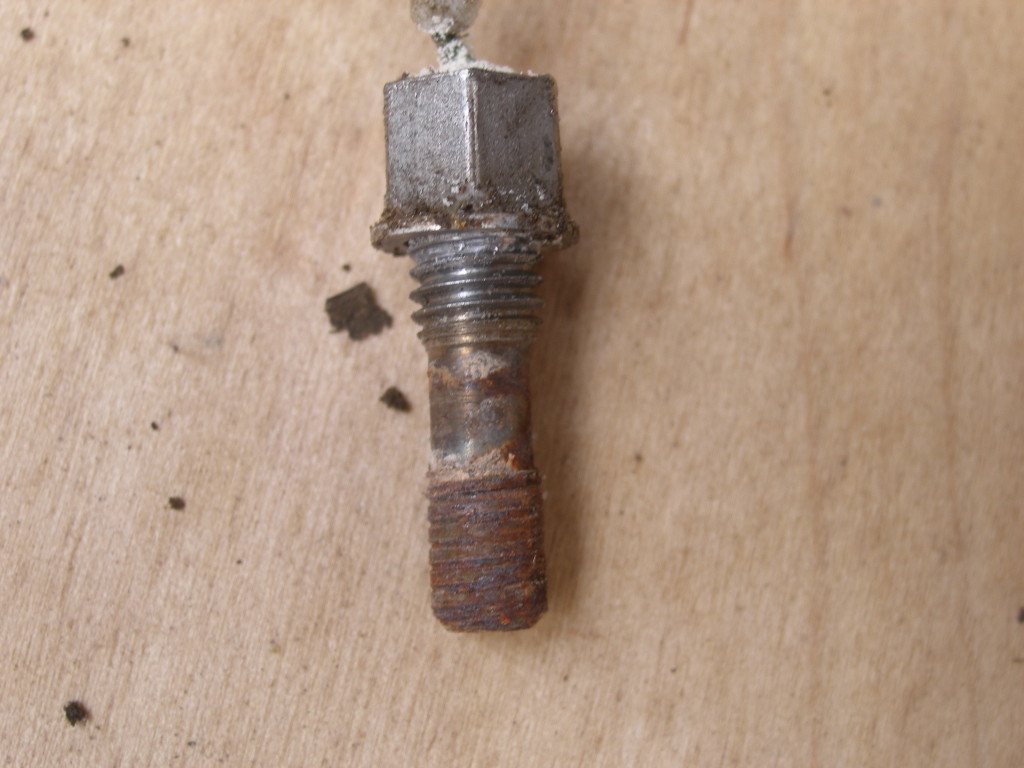

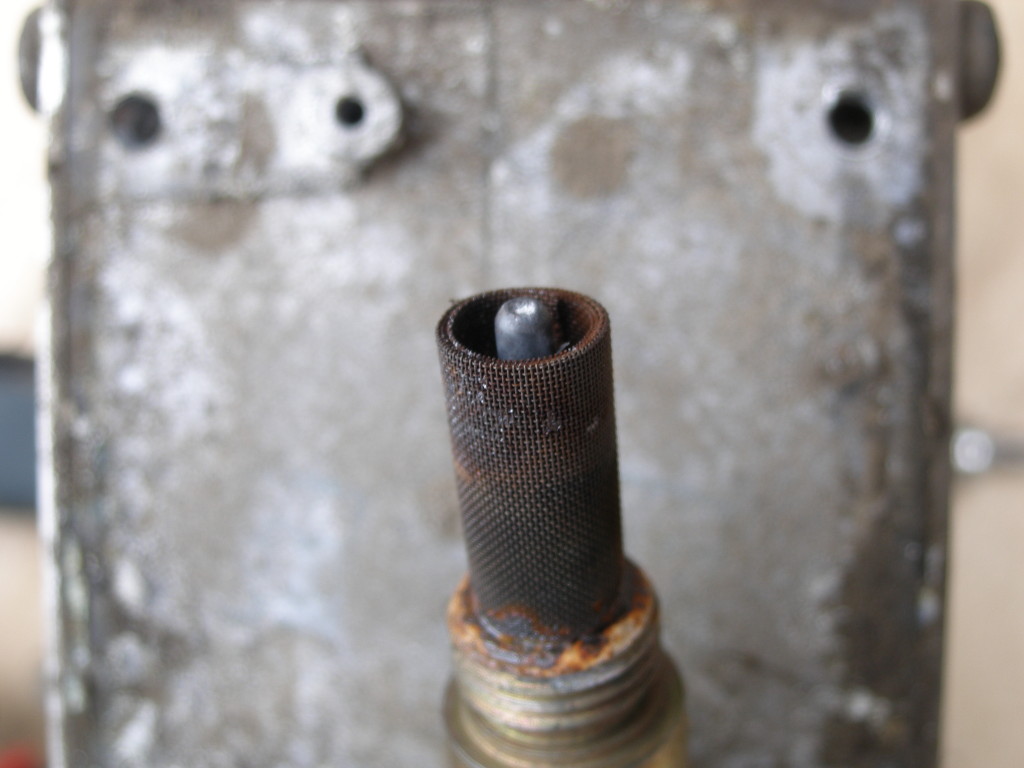

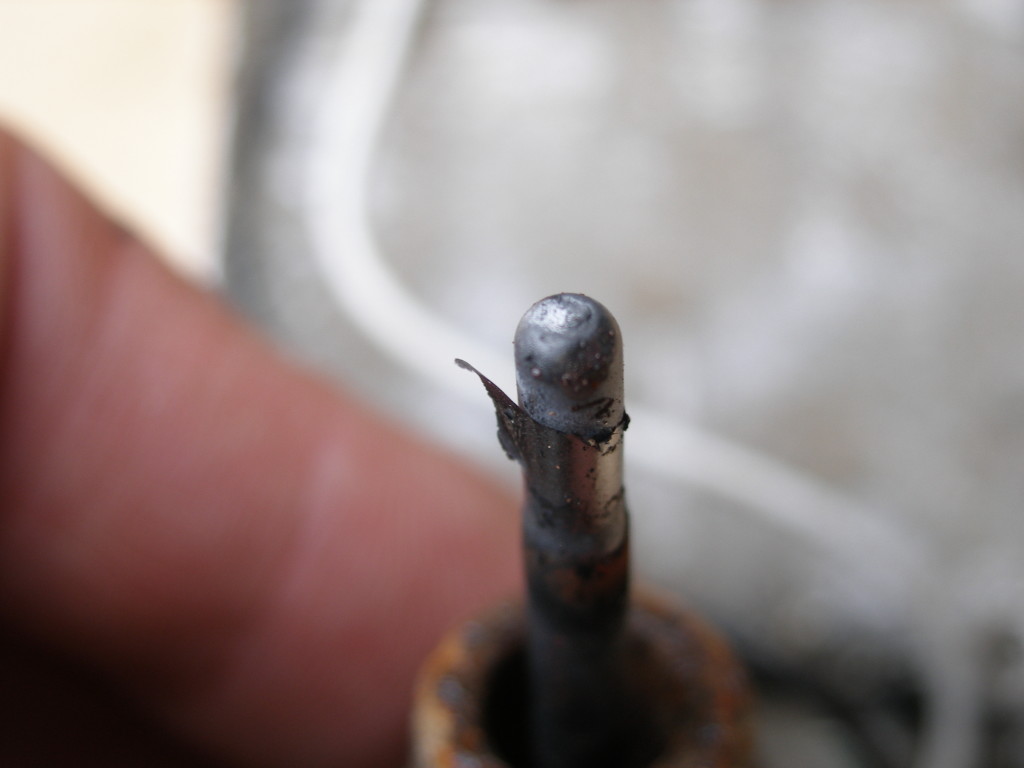

На свечке налипает какаято хрень у этой свечи наработка небольшая по этому чехол еще не вырос, а у родной был весьма плотный и такого же вида.

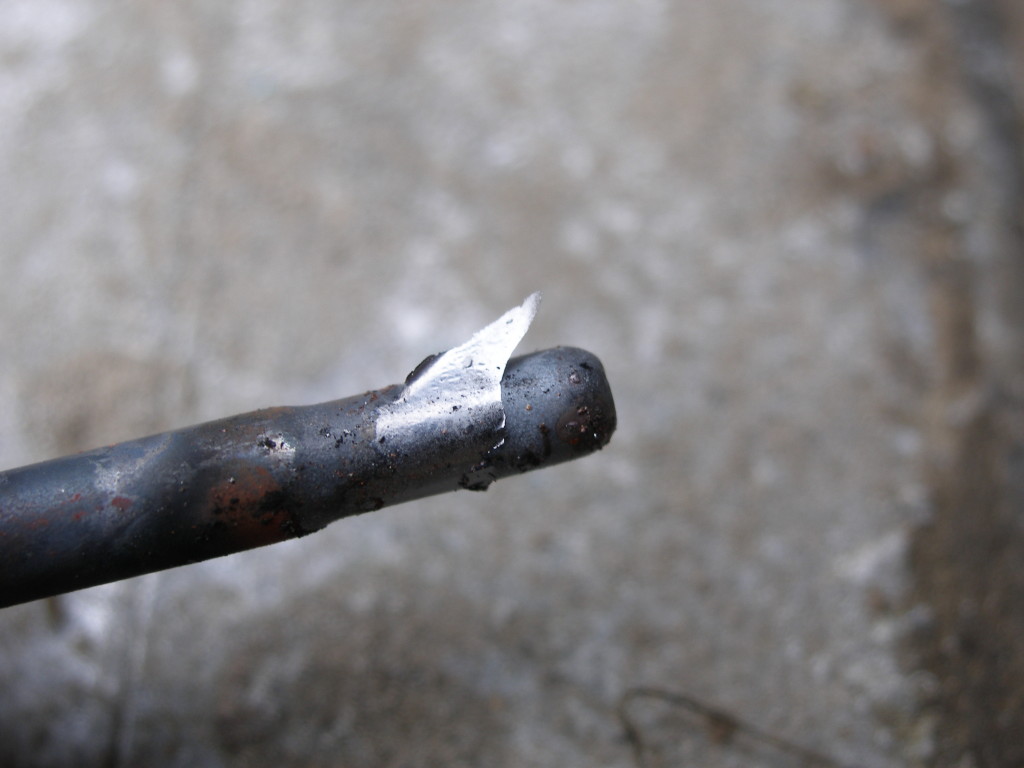

Индикатор пламени, ни чего ему не стало жив и дальше работать будет.


Самое главное камера сгорания, песок, везде песок.
воздухозаборник стоят под кромкой капота, там весьма чисто и всегда сухо, но даже это видимо не помогает от песка.


Крутил и вертел всяко чтобы внутренности показать, но собственно показывать нечего, чисто, сухо, небольшой нагар в самой верхней точке.

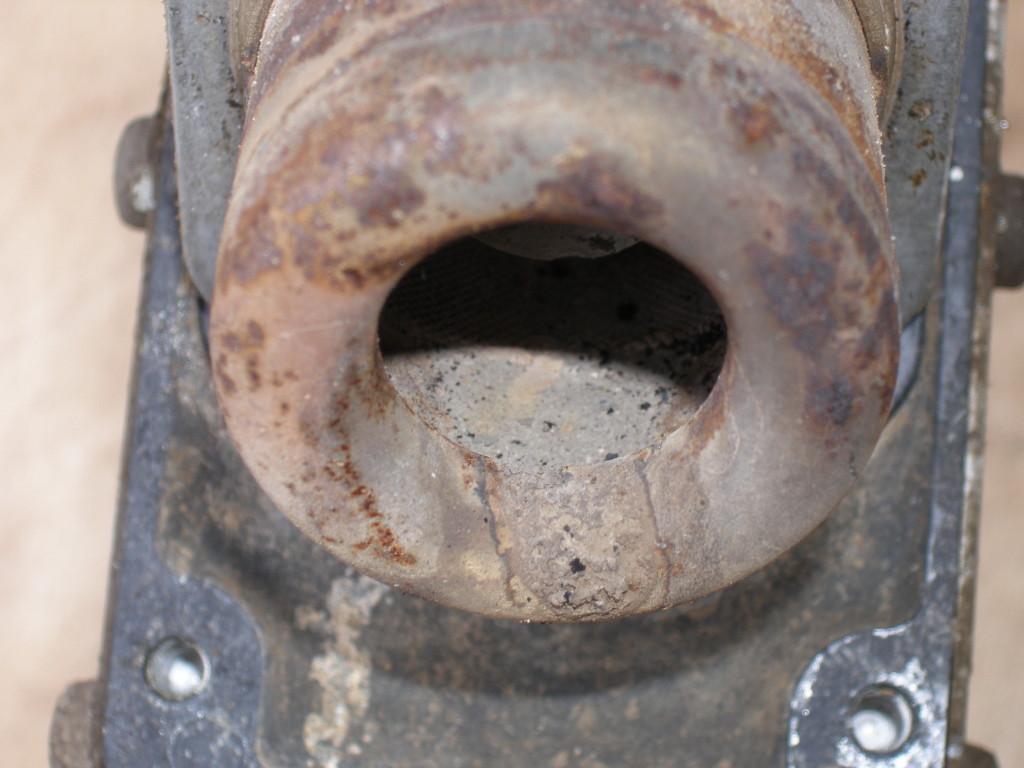

в нижней точке песок.

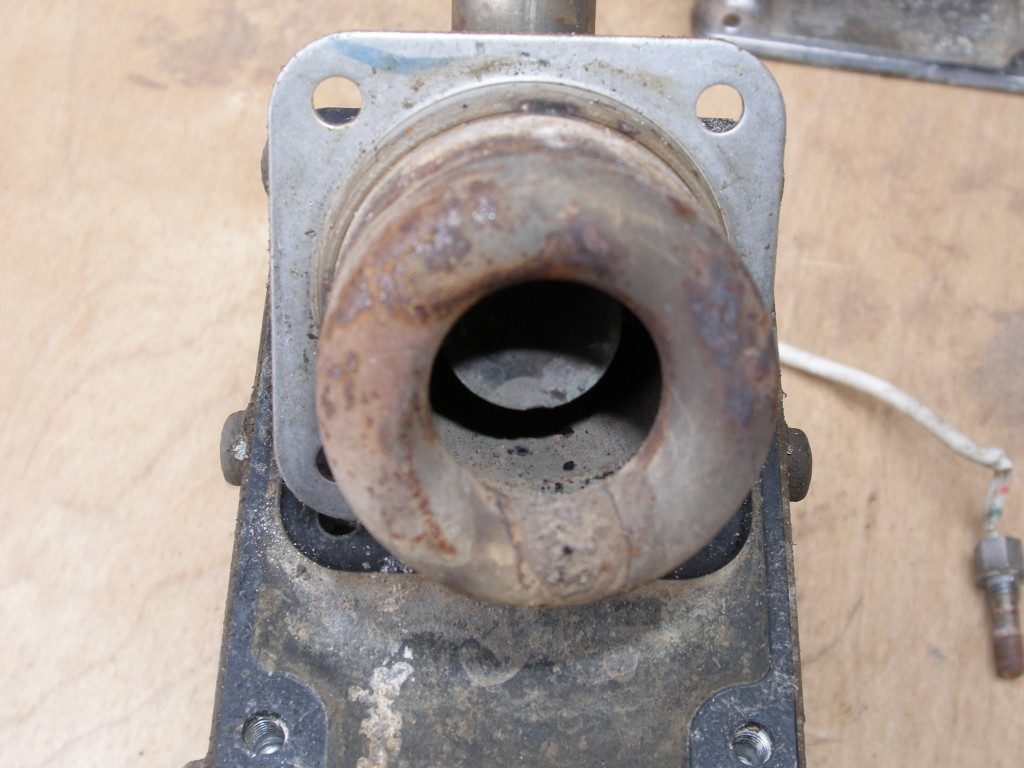

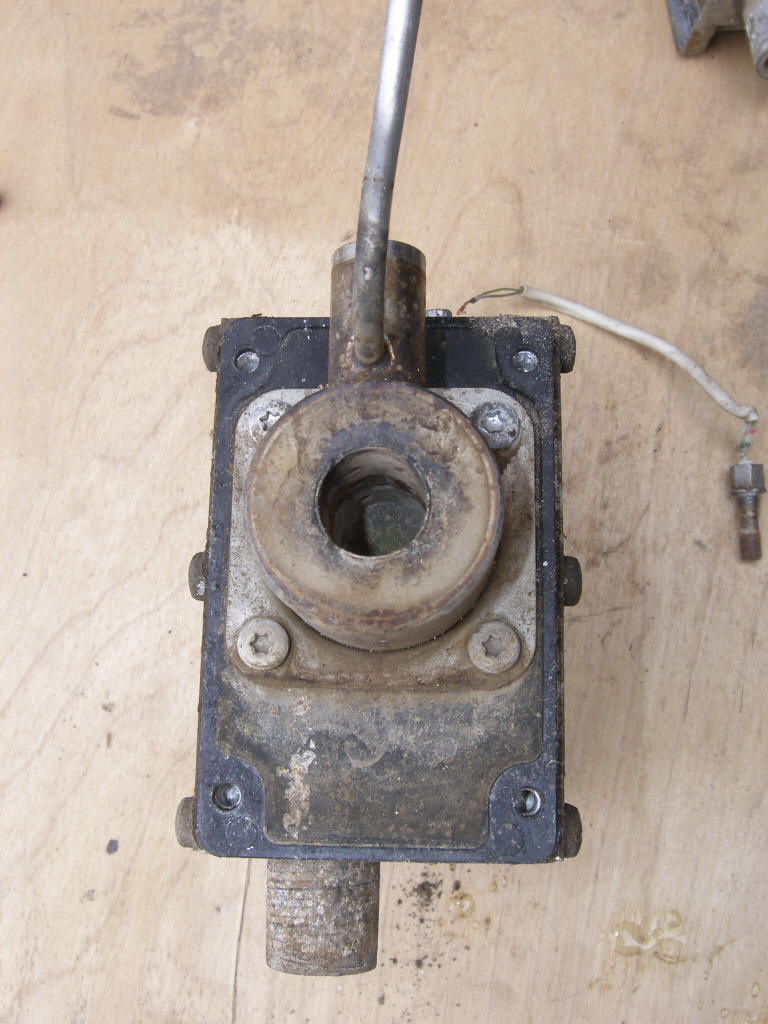

рабочее положение

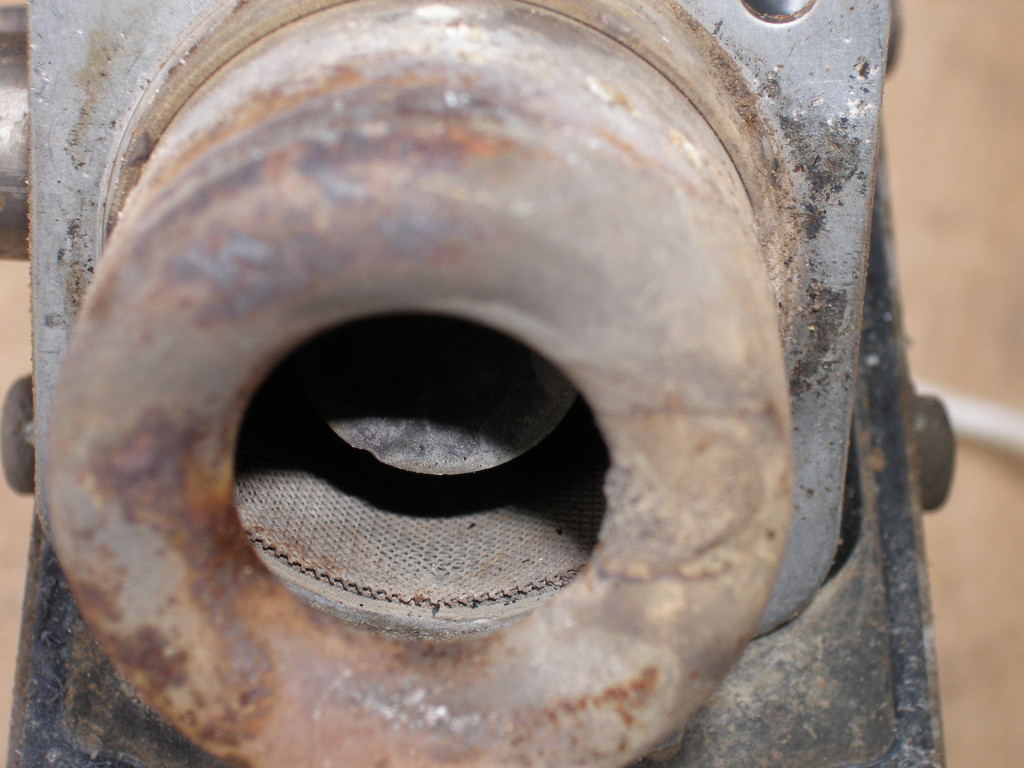

рабочее положение ракурс сверху в камеру.


одна из боковых поверхностей

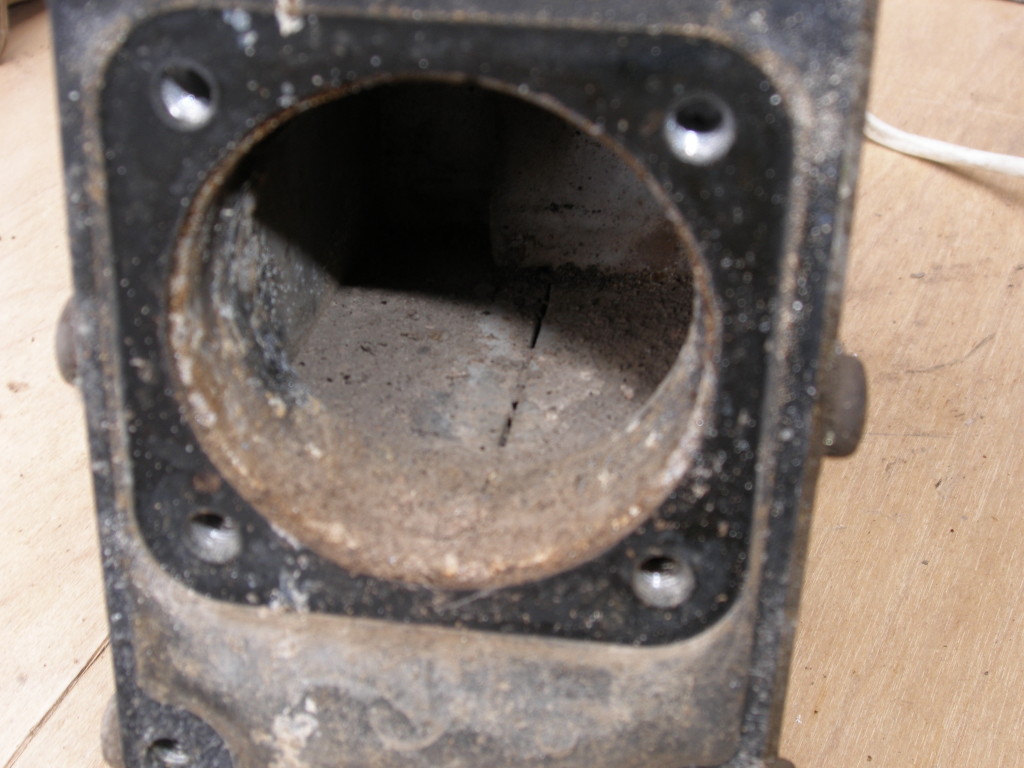

это уже в теплообменник вид, тут камера сгорания установлена была.

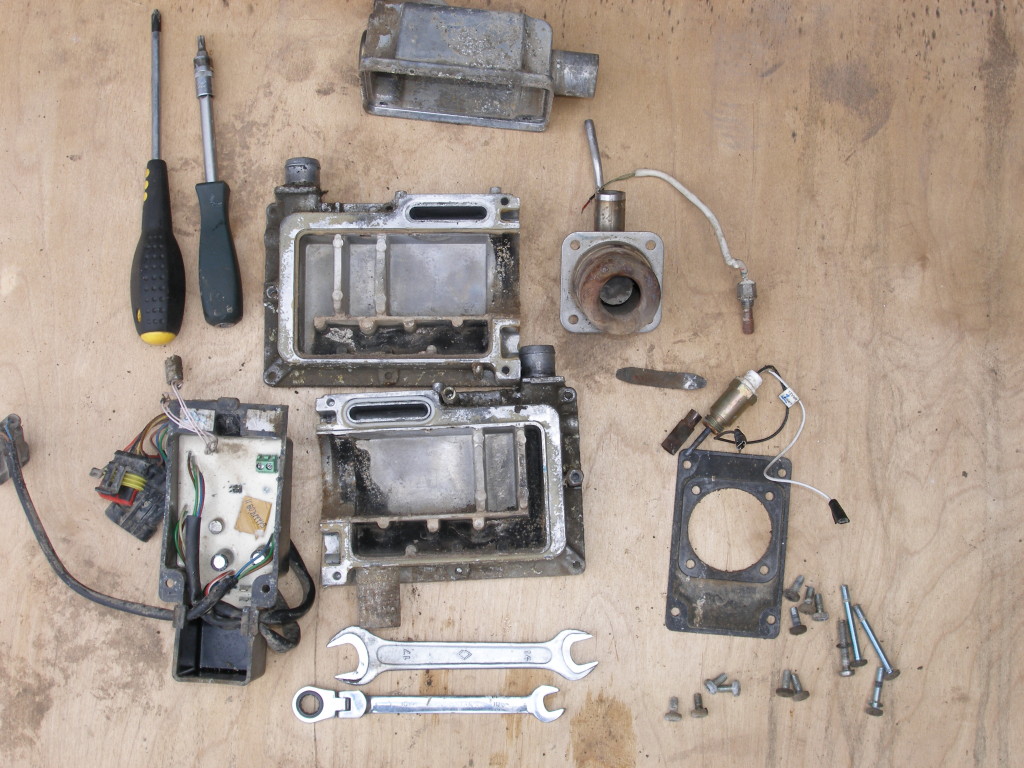

Общий вид на детали и интрумент который потребовался для разборки.
ключ на 10, 17, отвертка PH2 и Тх25
совсем маленькая отвертка для откручивания выводов ИП в кадр не попала.

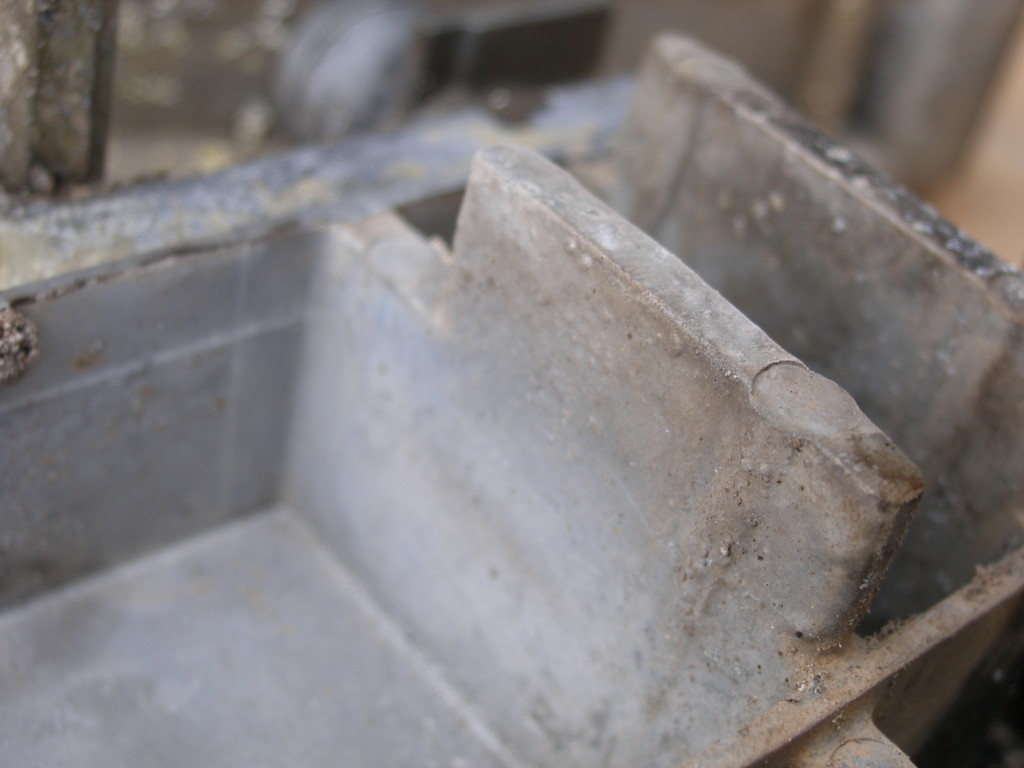

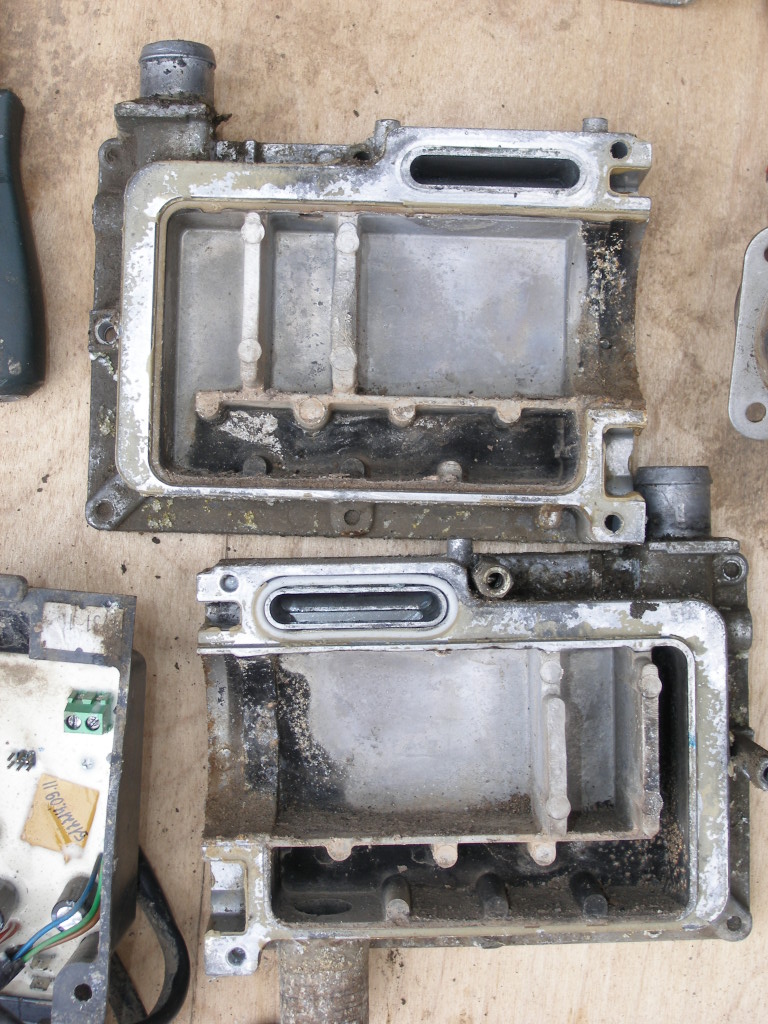

теплообменники вблизи

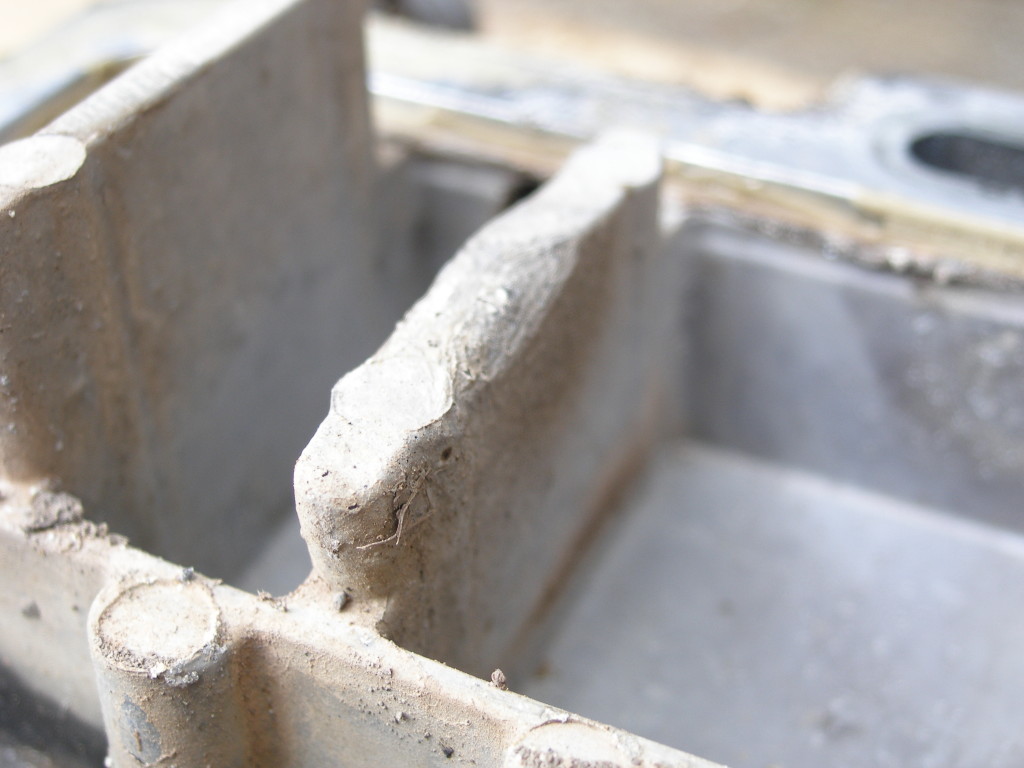

на первом и следующем за ним ребре видны следы оплавления, но очень незначительные и не влияющие на дальнейшую работу
в остальном в прекрасном состоянии



крышки с теплообменников не вскрывал, врядли там чтото будет интересное,

данные с Черного ящика.
наработка 344 часа.

[Petrov_kamensk]

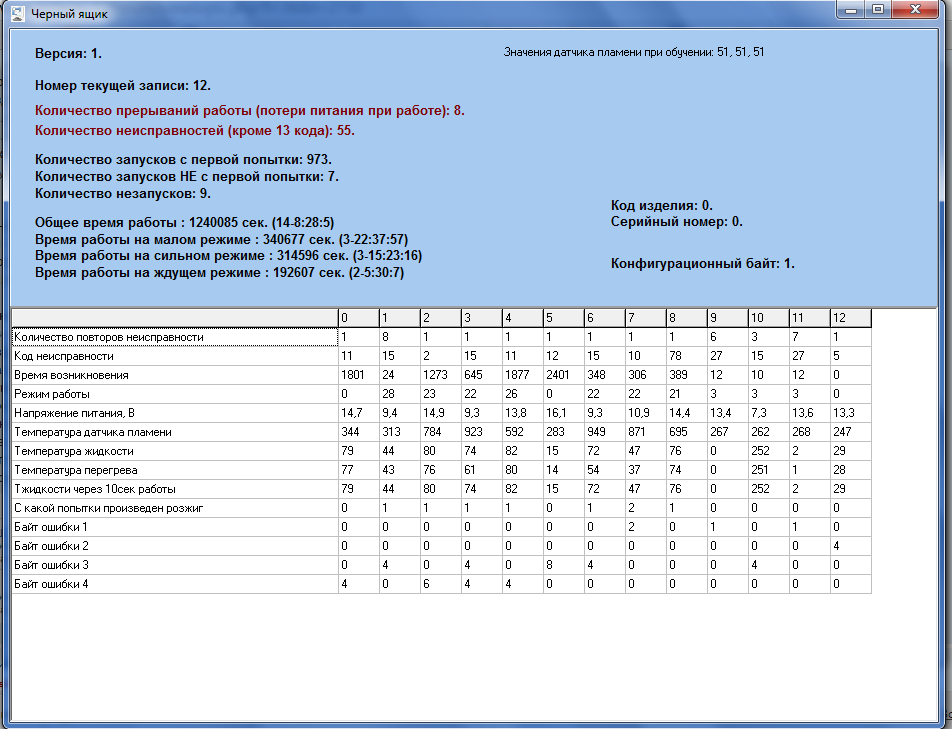

Данные с ЧЯ
расшифровка таблицы, впервой строчке номер записи - номер ошибки через строчку ниже.

Номер записи - код
0 - 11 -Перегрев. Скорость нагрева температурных датчиков высокая. Не помню было.
1 - 15 Низкое напряжение. Ну так АКБ менять надо было.
2 - 02 Опознан возможный перегрев.
5 - 12 Слишком высокое напряжение. Опять про АКБ, но это уже зарядка без снятия АКБ
записи 7,8,9,11 - коды 10, 27 и 78 - Нагнетатель воздуха. Ну нельзя его ставить патрубками вверх, замазывал внутри с снаружи вместо переноса в новое место и вместо правильного ориентирования в пространстве. хватило на два года, но итог один, неисправность.

data 2016_BinarCB.png (83.38 КБ) 9074 просмотра

[Petrov_kamensk]

Вот в этом варианте отчет по котлу Бинар отработало без замечаний, правда надо отметить что не текло и не мокло судя по состоянию платы.
В Binar-5S герметичность блока управления выше, на устойчивость к помывки под высоким давлением проверяли - выдерживает.
