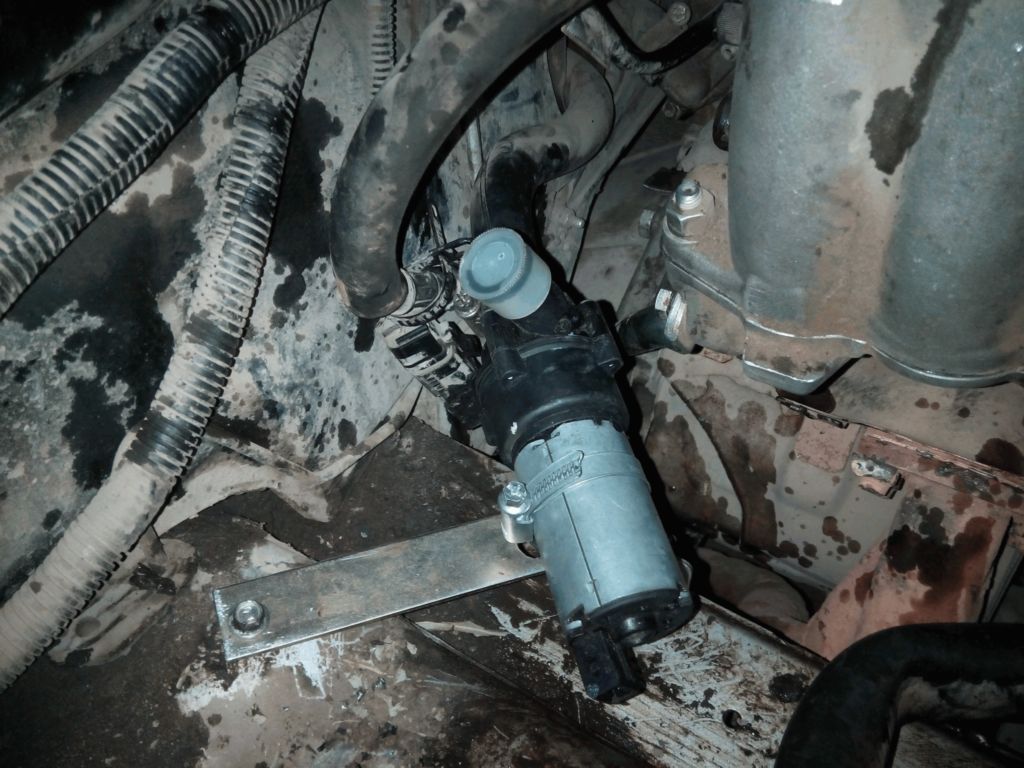

Сперва помпу...
- помпа.jpg (138.67 КБ) 6042 просмотра

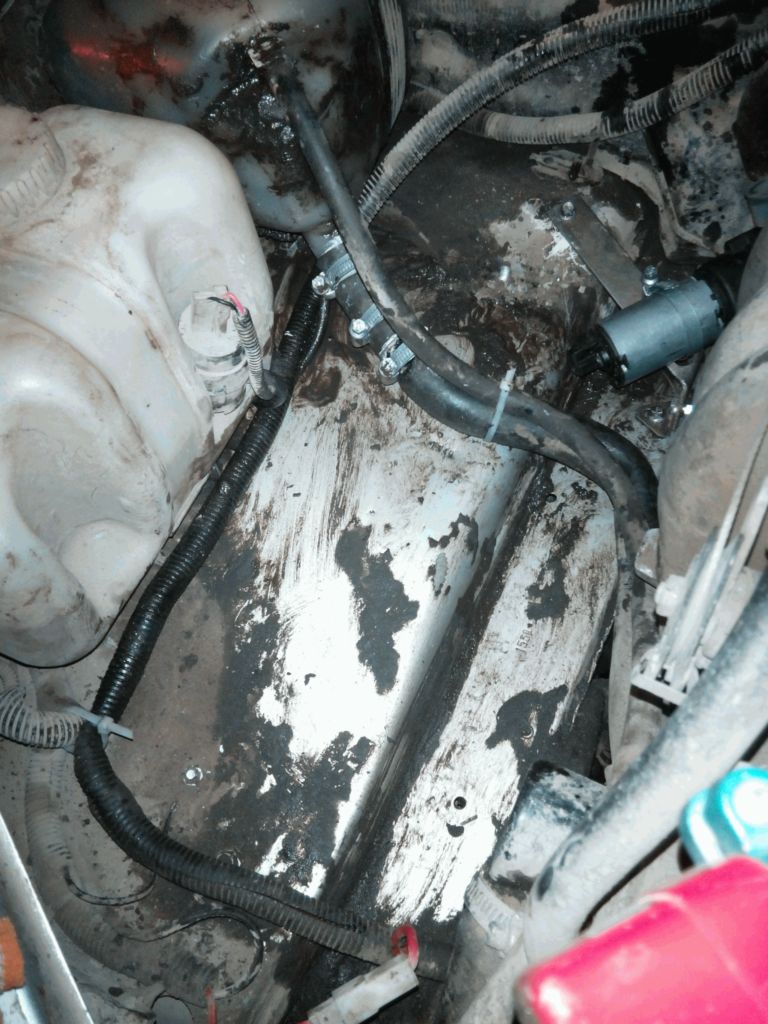

Потом расчистил место, немого удлинил шланг расширительного бачка...
- место.jpg (141.51 КБ) 6042 просмотра

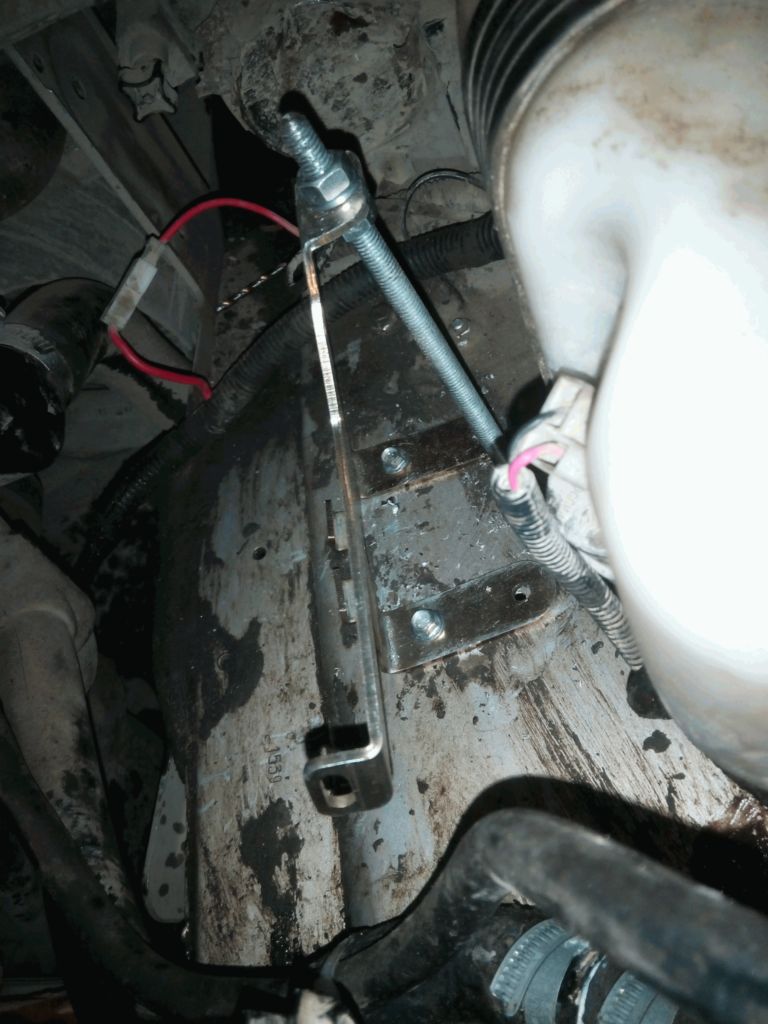

Сделал такой кронштейн из комплекта...
- кронштейн.jpg (106.5 КБ) 6042 просмотра

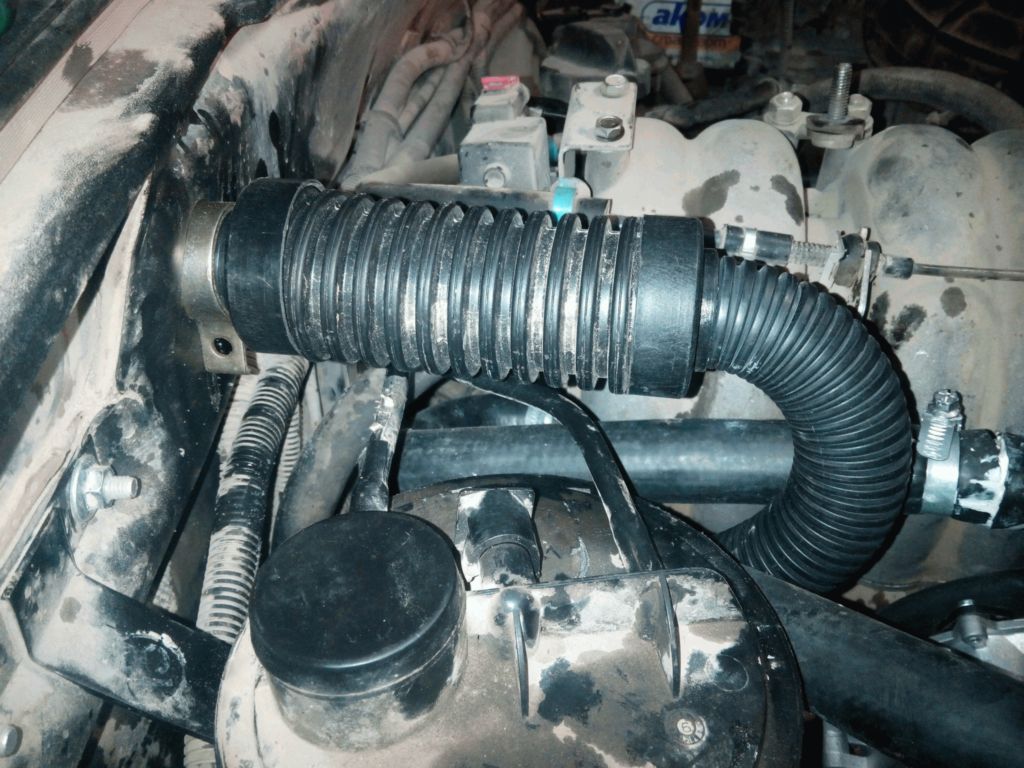

Воздухан сделал в дырку из закапотного пространства, сверлил коронкой.
Обязательно, так как в морозы забивается инеем от выхлопа Бинара.
- воздухан.jpg (150.34 КБ) 6042 просмотра

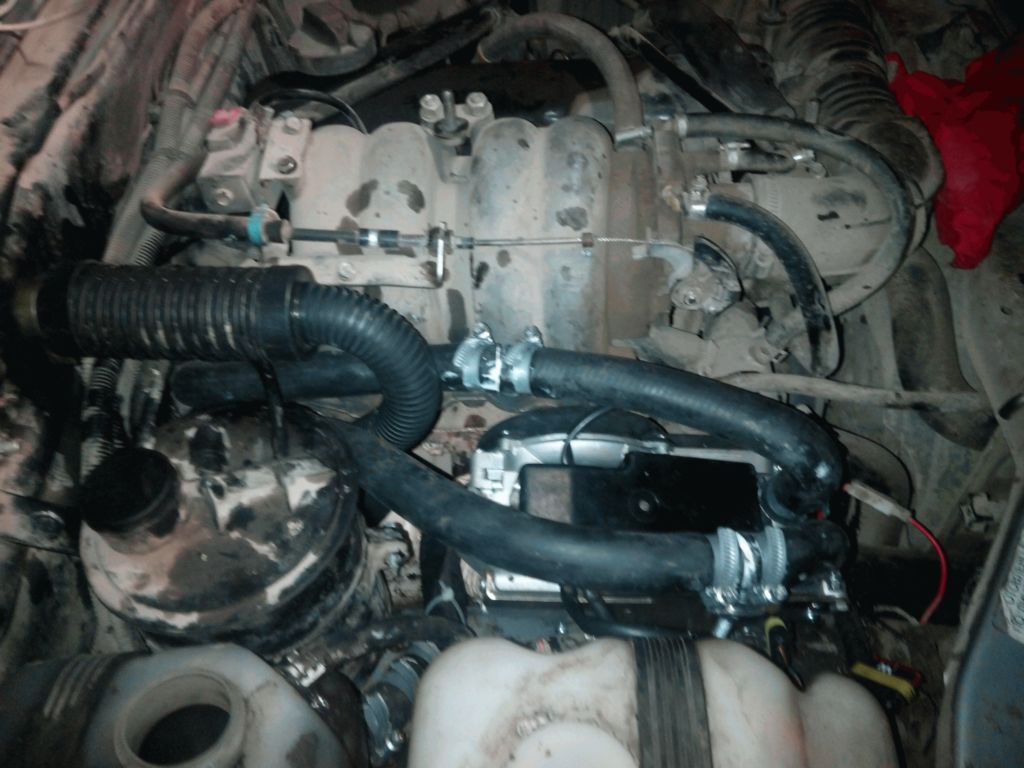

Обратка от помпы (а помпа от печки) и подача в трубопровод под ресивером...
- подача обратка.jpg (109.04 КБ) 6042 просмотра

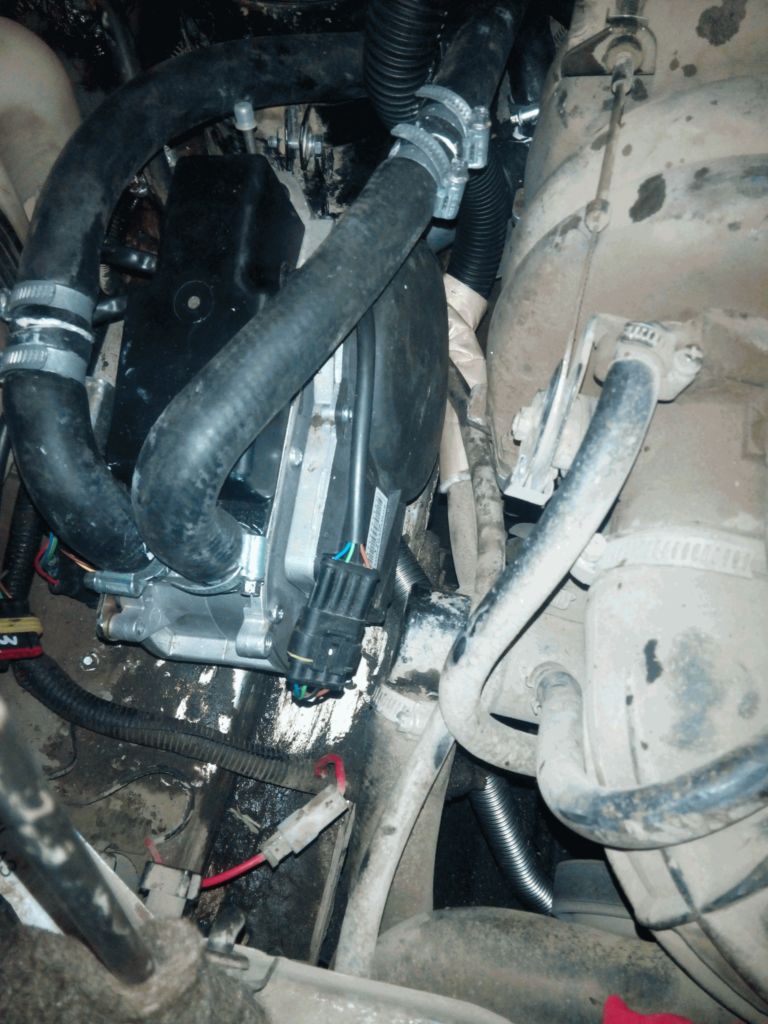

выхлоп вниз и обязательно на низ и перед картера, греет выхлопом масло в районе маслоприемника...
- выхлоп.jpg (127.53 КБ) 6042 просмотра

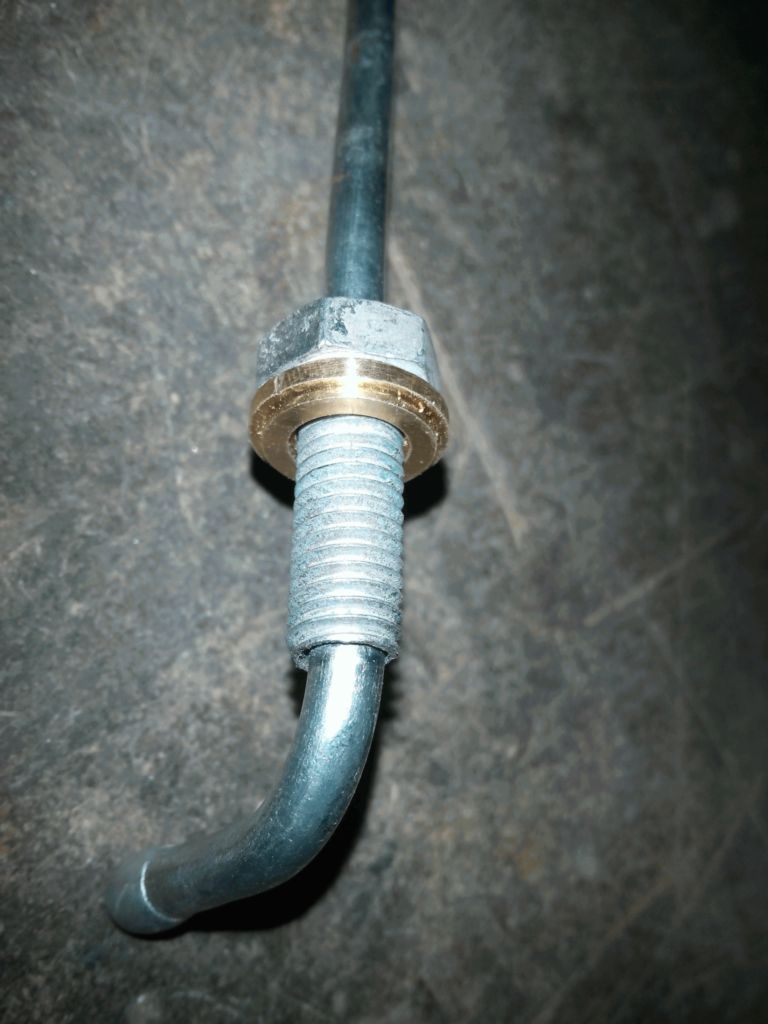

топливоприемник с медным уплотнителем (для маномеров)...
- топливоприемник.jpg (81.96 КБ) 6042 просмотра

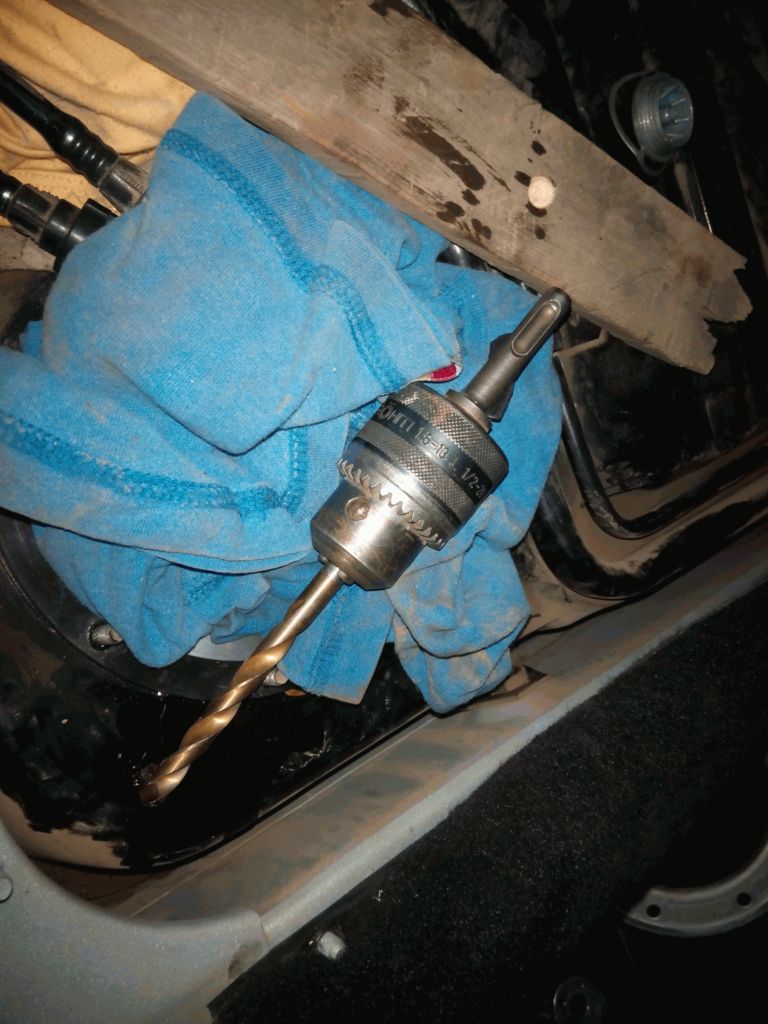

бензобак сверлил ВРУЧНУЮ, капнув моторное масло, такой штучкой...
- ручное сверло.jpg (117.4 КБ) 6042 просмотра

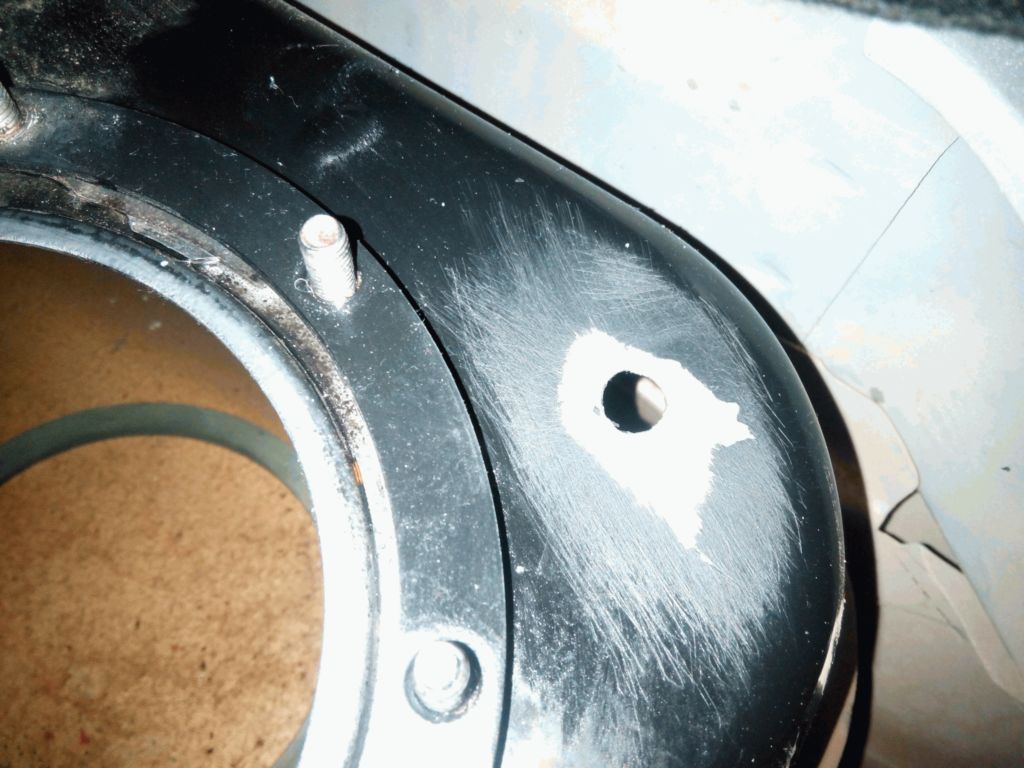

Отверстие готово, кромки заровнял шкуркой...
- дырка.jpg (113.18 КБ) 6042 просмотра
Осторожней руки, края бака как бритвы!
- осторожно.jpg (68.17 КБ) 6042 просмотра

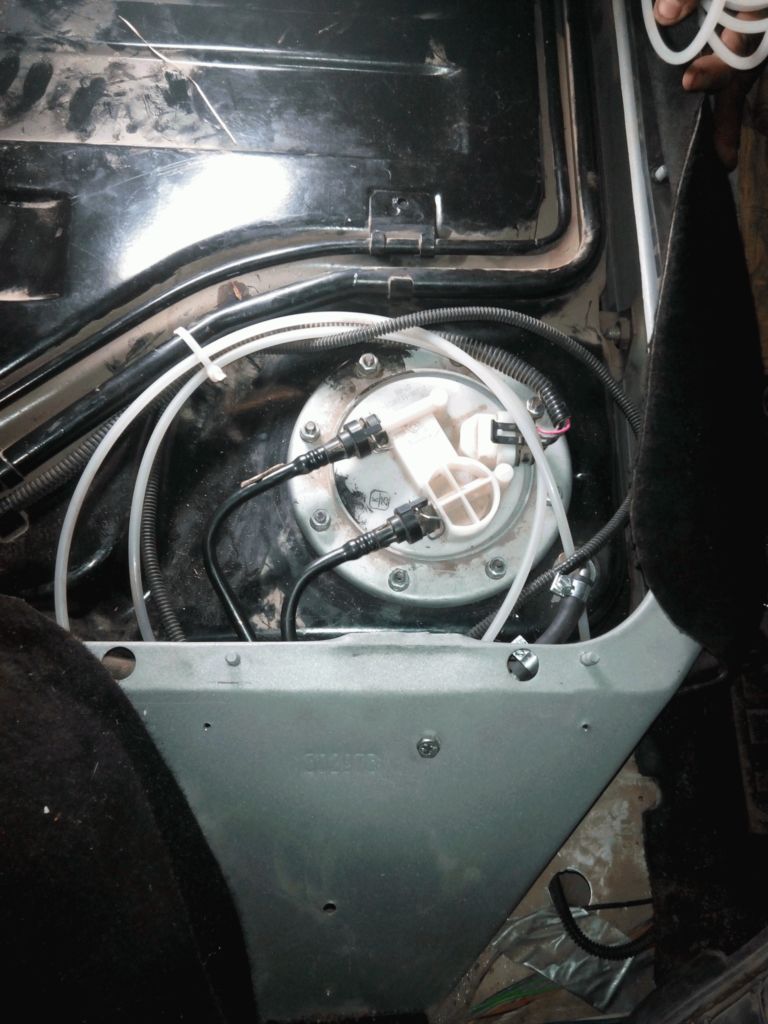

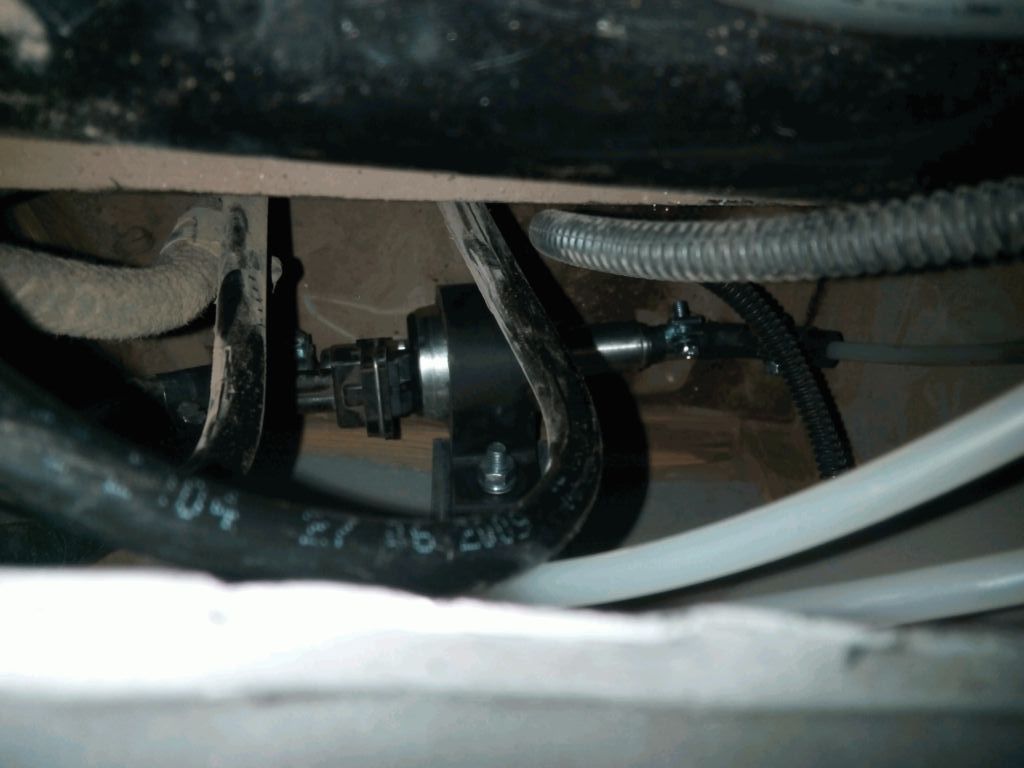

Бензонасос установил в нишу на кронштейне из дин-рейки.
Топливопроводы с петлей запаса, чтобы можно было вынуть бензонасос за рейку...
- бензонасос в нише.jpg (69.2 КБ) 5998 просмотров
- топливопровод1.jpg (111.74 КБ) 6042 просмотра

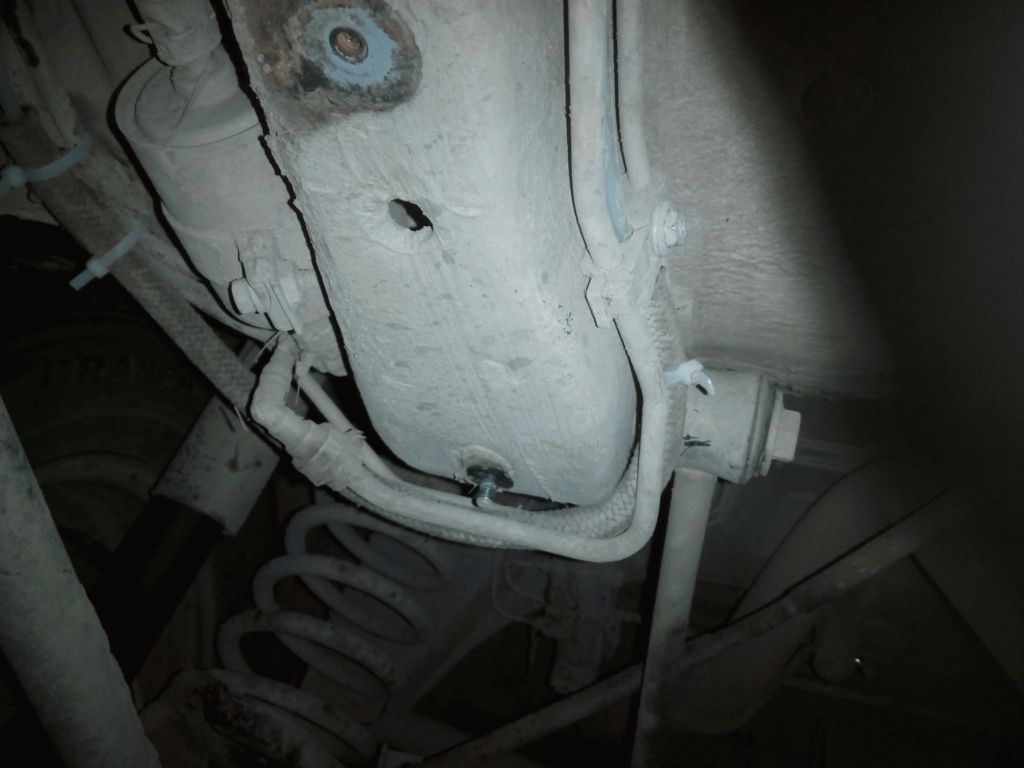

Топливопровод провел вместе со штатным, местами защитил старым резиновым бензошлангом, особенно за тепловым экраном нейтрализатора...
- топливопровод2.jpg (72.58 КБ) 6042 просмотра

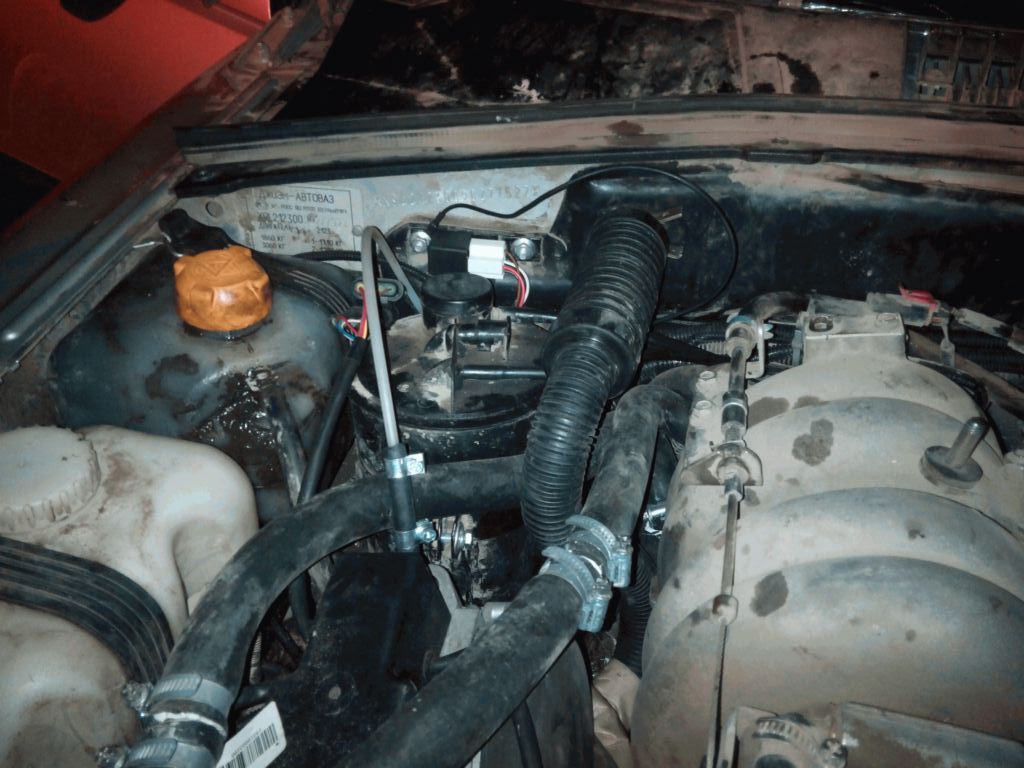

Реле прикрутил тут...
- реле.jpg (116.52 КБ) 5998 просмотров

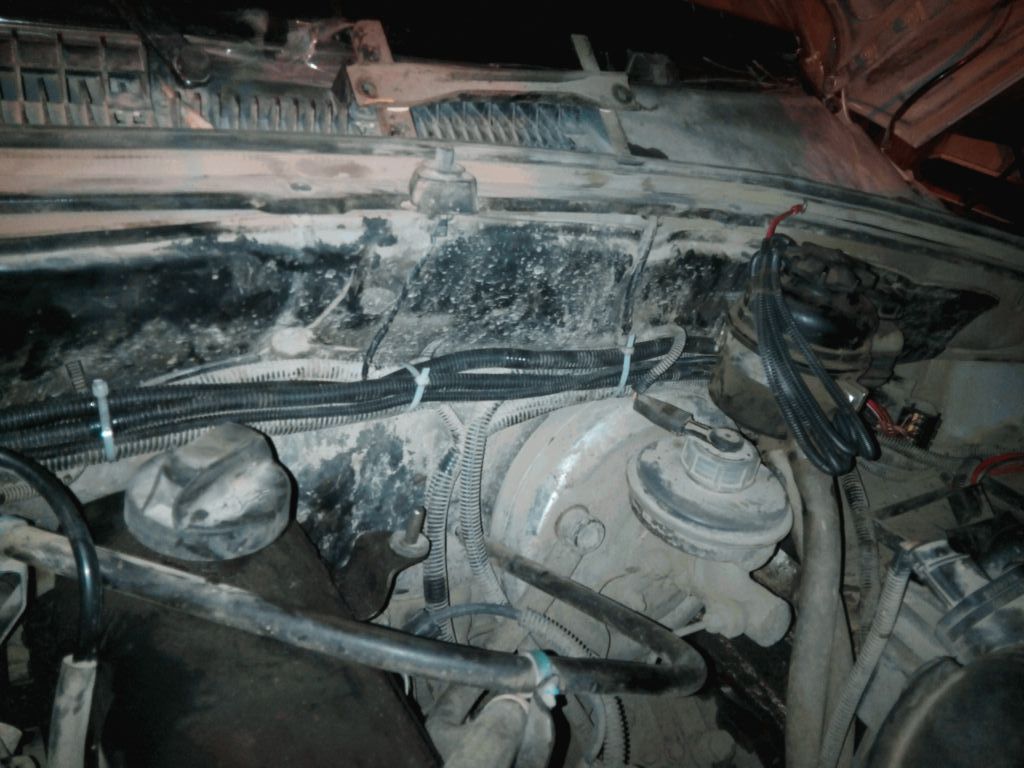

Уложил жгуты...
- жгут.jpg (115.42 КБ) 5998 просмотров
Ощущение будто комплект заточен под Шеви-Ниву. Все из прилагаемого комплекта, ничего не удлинял, не укорачивал.
По времени два дня с обеда и до ночи...
