Бинар 5Б на ВАЗ Приора Горизонтальная установка

[IKI]

!!! ТАК УСТАНАВЛИВАТЬ НЕЛЬЗЯ !!!


Коллега поставил Бинар горизонтально.

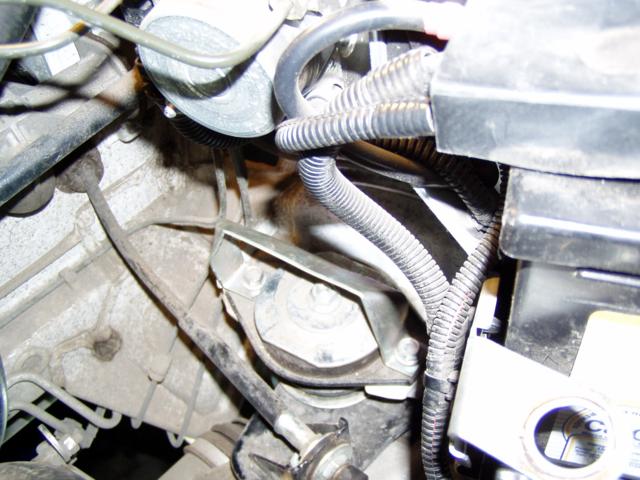

Место установки Бинара. Рядом с АКБ.


Общий вид места установки.

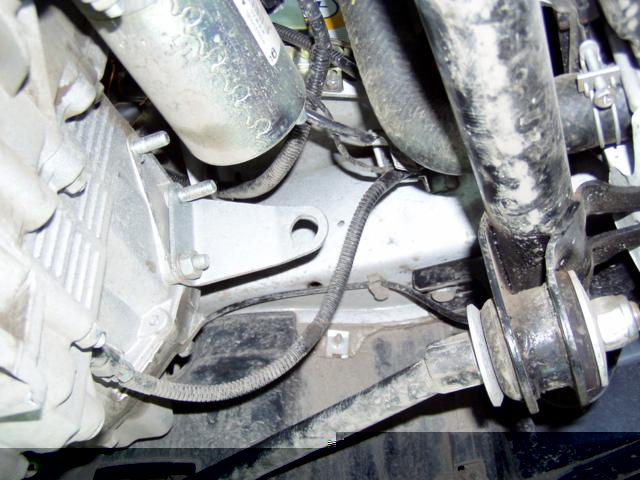

Место установки воздуходувки. Под АКБ. Ставили из ямы.

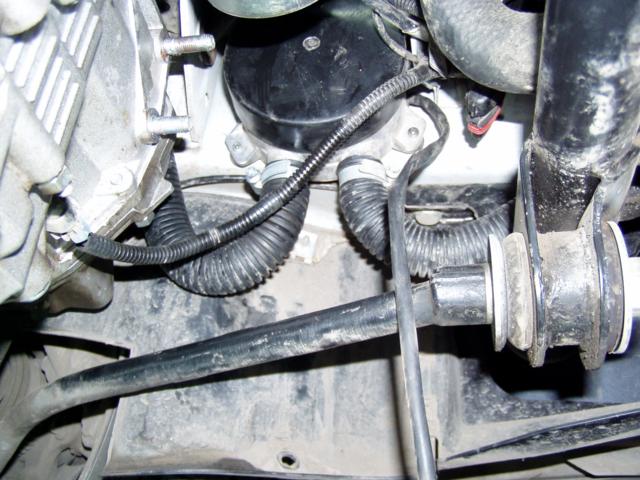

Установленная воздуходувка. Крепили двумя саморезами через резиновые прокладки.


Планка для установки кронштейна. Изготовлена самостоятельно.

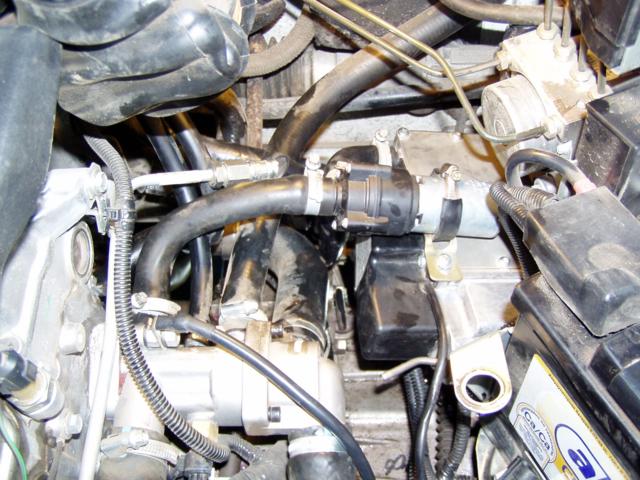

Установлен Бинар.


Помпа.

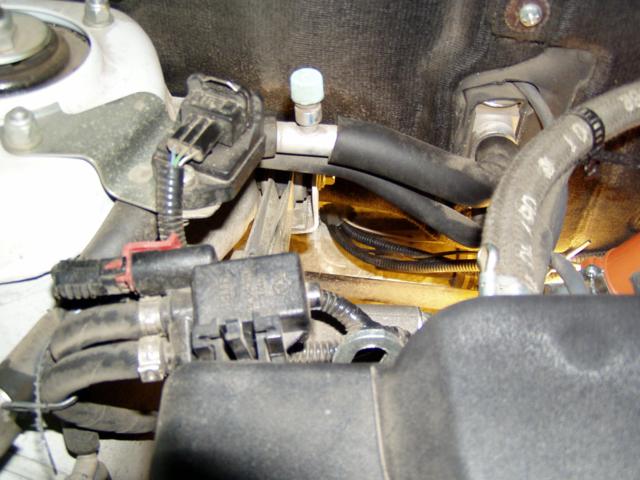

Вход проводов в салон в районе бардачка.

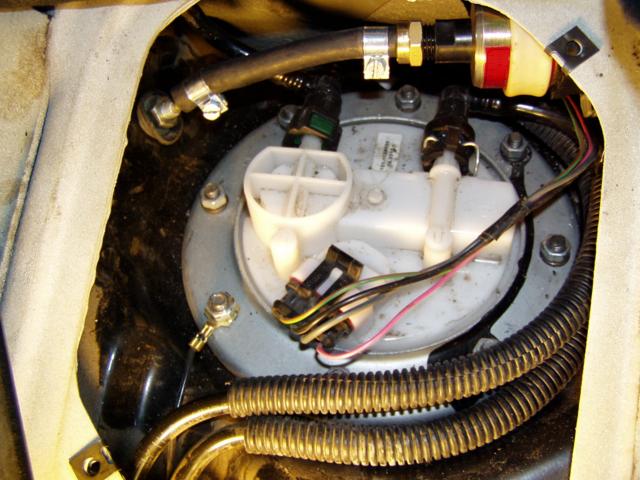

Врезка насоса в бак.

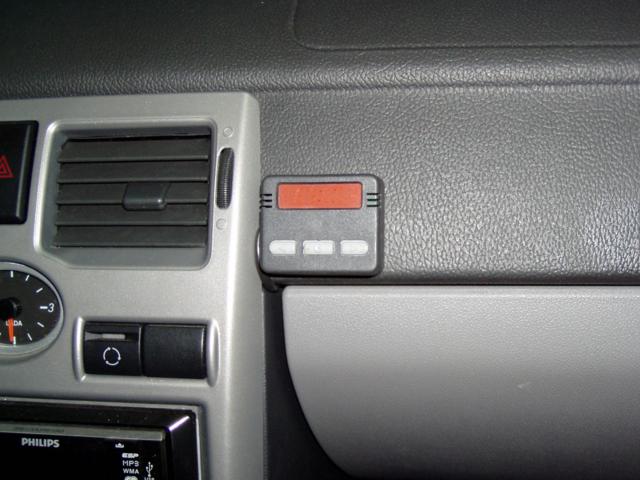

Пульт.

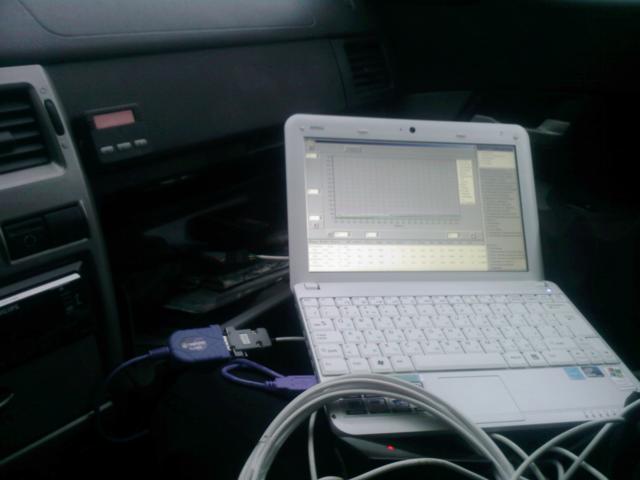

Первый пуск. Проверяем работоспособность.
Есть вопросы? Спрашивайте! Обязательно отвечу.

[devlad]

У Вас стенд есть? Может и вертикально работать будет и с помпой выше котла с прозрачными шлангами? Проверьте! Только надо датчики вешать или тепловизором температуру мониторить. Вэбасты же крутят.
Ведь зародившаяся воздушная пробка должна выгоняться помпой незамедлительно.

[IKI]

С помпой есть отрицательный опыт нескольких установок.
Воздух из помпы может не уйти. Температура жидкости очень быстро растет.

[avtonomki]

Вчера пришлось установит вторую помпу .
Китайский грузовичок длинные ,тонкие шланги с кучей поворотов и переходов,плюс высокое расположение Бинара.....

[devlad]

Это официальный установщик делал?
1. Врезка насоса в бак. --- Перетянуто крепление!!!! , резинка уплотнения выдавлена.
2. Опять же помпа выше котла. Значит так можно ставить?
3. Насос топлива горизонтально.
4. Помпа на креплении крышек котла. К креплению крышек котла разве можно прикреплять что-то другое?



ПС. Фотки получились обрезанными?
Надо что-то делать с фотками на форуме без прокруток- лимитировать размер и объем.

[Kolma]

ПС. Фотки получились обрезанными?
Надо что-то делать с фотками на форуме без прокруток- лимитировать размер и объем.

А что Вам в фотках не нравится? Наоборот: не хочешь фотки смотреть - пролистываешь скроллингом страницу (курсор мышки справа), а хочешь на фото глянуть - кликаешь её и она разворачивается. Мне так очень даже нравится.

[IKI]

Это официальный установщик делал?
1. Врезка насоса в бак. --- Перетянуто крепление!!!! , резинка уплотнения выдавлена.
2. Опять же помпа выше котла. Значит так можно ставить?
3. Насос топлива горизонтально.
4. Помпа на креплении крышек котла. К креплению крышек котла разве можно прикреплять что-то другое?

Это самостоятельная установка.
Ставил коллега. Он уже несколько поставил.
Про горизонтальную установку я его предупреждал. Он меня не послушал. Поставил на свой страх и риск.
По пунктам:
1. Ничего не могу сказать.
2. Плохо. Может скопиться воздух.
3. Да, положение насоса неправильное. Угол слишком маленький.
4. Откручивать болты крепления крышек теплообменников крайне не рекомендуется!!! Возможно нарушение герметичности.

Вердикт наших разработчиков-испытателей: ОБРАЗЕЦ ТОГО, КАК НЕЛЬЗЯ СТАВИТЬ БИНАР.

НЕ ПОВТОРЯЙТЕ ЭТОГО!!!

[экспериментатор]

И тем не менее все работает. Считаю что данное место установки на Приоре оптимально.
На бок Бинар пришлось положить т.к. мешает АБС (зато как красиво расположены тосольные трубки).
Уплотнение заборника происходит резинкой которая находится в баке, а верхняя для страховки.
Основной проблемой данной установки как мне кажется являются не пузырьки в котле, а неправильное
горение. Летом разберу камеру сгорания будет видно.

[разрушитель винтов]

а неправильное горение связано с чем? может только с подачей топлива в горелку сбоку? а вообще какой наполнитель используется в горелке? у вебасты вроде прессованная стружка а у эбера проволока, вроде как эбер надежнее по горелке.

[экспериментатор]

Да топливо подается в кс сбоку, вследствии чего образуется избыток бензина в нижней части кс
в вержней соответственно недостаток. Из за этого скорее всего будет образовываться больше нагара.
Я тоже считаю что Эбер надежнее. В Бинаре капилярная структура выполнена из сетки спрессованной
в несколько слоев. По параметрам не уступает немецкой, но гораздо технологичней.
