Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение DandV » 18 окт 2013, 21:10

В связи с отсутствием в интернете описаний установок Бинара на люксовую Калину выкладываю свои соображения.
Что помешало поставить под крыло - наличие противотуманных фар.
Что помешало поставить между радиатором и аккумулятором - наличие АБС.
На моторную перегородку с правой стороны - просто не влез.
Единственное место достаточное для размещения Бинара оказалось между двигателем и радиатором с креплением на рамку радиатора. За основу была взята тема Симбиоз Lada Granta и Бинар 5Б-Компакт http://autoterm.ru/forum/viewtopic.php?f=25&t=1464
Ставилась задача: установку провести с минимальными переделками автомобиля (без сверлений корпуса) и с минимальными затратами (из подручных подножных материалов). Под ногами в гараже валялся уголок с катетом 25мм, набор инструментов, болгарка, дрель.
2013-10-09 15-33-49.jpg

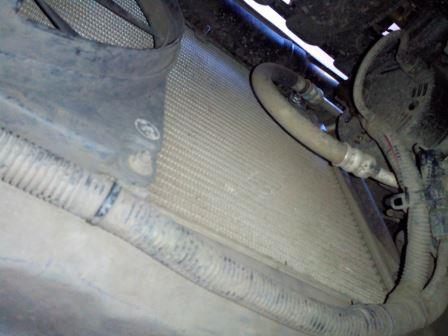

Здесь будет помещён Бинар
2013-10-09 15-33-49.jpg (30.39 КБ) 11159 просмотров

2013-10-09 15-34-02.jpg

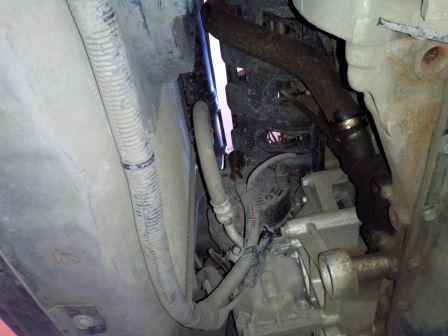

С одной стороны вентилятор, с другой - компрессор кондиционера.
2013-10-09 15-34-02.jpg (31.41 КБ) 11159 просмотров

Из подножного материала была сделана сварная конструкция которая опиралась на крабы, там как раз есть свободные отверстия.
2013-10-07 17-51-11.jpg

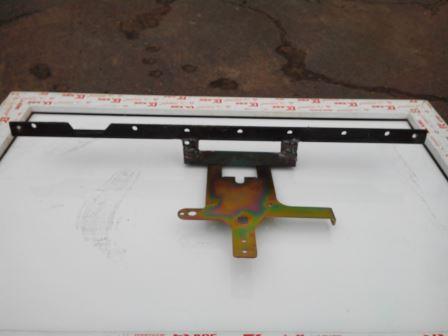

Это мой кронштейн с закреплённым на нём штатным Бинаровским.
2013-10-07 17-51-11.jpg (21.66 КБ) 11159 просмотров

2013-10-07 17-28-54.jpg

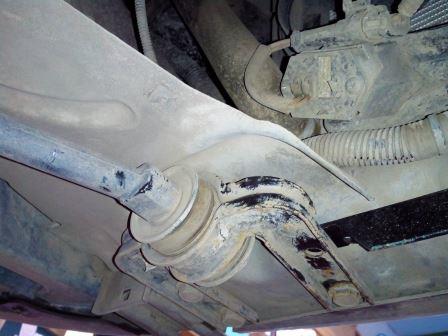

левая опора
2013-10-07 17-28-54.jpg (34.6 КБ) 11159 просмотров

2013-10-07 17-29-05.jpg

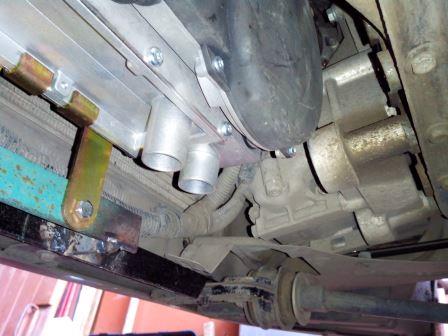

правая опора.
2013-10-07 17-29-05.jpg (36.5 КБ) 11159 просмотров

По поводу отверстий в уголке. Они там были. Через них протягивалась верёвка для сушки белья.
2013-10-07 19-11-36.jpg

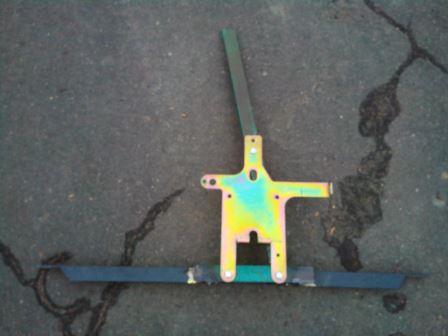

Для уменьшения крутильных напряжений и придания жёсткости был приварен диагональный уголок с закреплением вехней части на кузове
2013-10-07 19-11-36.jpg (26.39 КБ) 11159 просмотров

2013-10-09 15-45-21.jpg

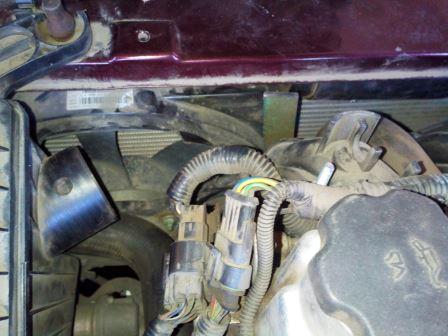

выход диагональной планки
2013-10-09 15-45-21.jpg (37.05 КБ) 11157 просмотров

2013-10-09 18-20-25.jpg

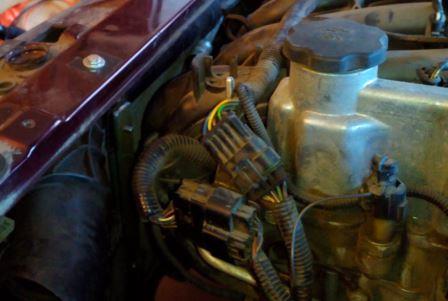

единственное сверление в кузове и на уголок закреплена диагональная планка.
2013-10-09 18-20-25.jpg (30.13 КБ) 11157 просмотров

уголок сделан из планки с отверстием из комплекта поставки. Метизы тоже из комплекта.

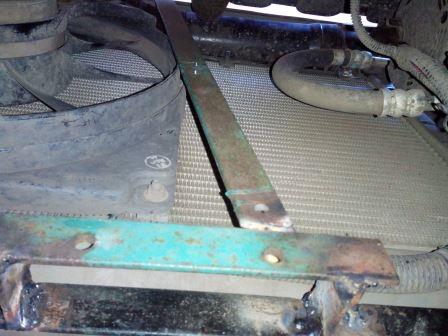

2013-10-09 15-41-55.jpg
Так кронштейн выглядит на примерке.
2013-10-09 15-41-55.jpg (37.6 КБ) 11157 просмотров

диагональная пластина касается кожуха вентилятора. Отсутствие давления на кожух было обеспечено установкой гайки толщиной 2мм (есть у меня такие в гараже) между уголком и планкой по предыдущей фотографии.
2013-10-09 18-16-12.jpg

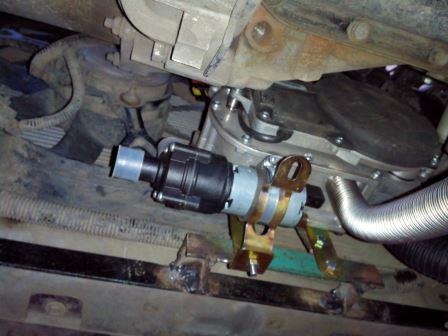

Очередная примерка с макетированием помпы.
2013-10-09 18-16-12.jpg (34.19 КБ) 11157 просмотров

Соблюдены требования производителя. Бинар ниже минимального уровня ОЖ. Помпа ниже Бинара.

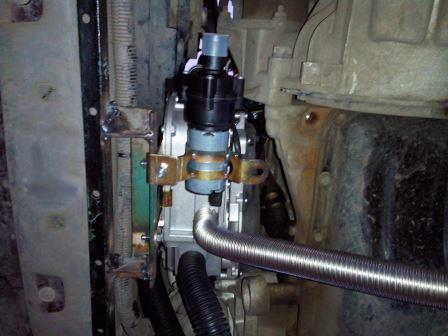

2013-10-09 18-16-26.jpg
Проверка обеспечения зазоров между Бинаром и двигателем, генератором , компрессором
2013-10-09 18-16-26.jpg (33.72 КБ) 11157 просмотров

Крепление помпы изменилось для обеспечения жёсткости конструкции.
2013-10-15 16-55-38.jpg

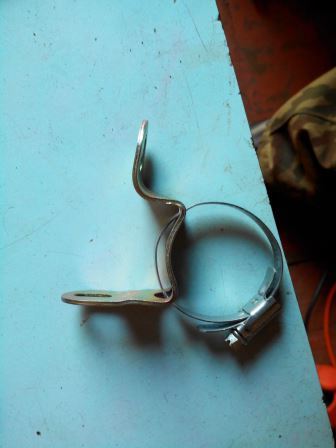

Так я поиздевался над постелью помпы.
2013-10-15 16-55-38.jpg (24.84 КБ) 11157 просмотров

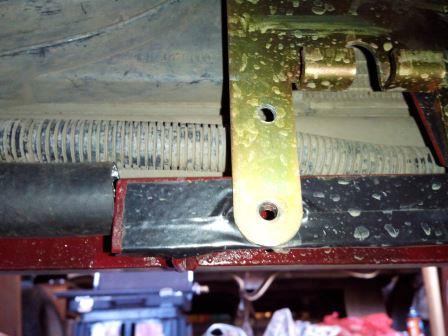

2013-10-15 16-56-18.jpg
Просверлил ещё одно отверстие таким образом, чтобы постель не мешала установке подогревателя.
2013-10-15 16-56-18.jpg (37.13 КБ) 11157 просмотров

2013-10-15 17-08-49.jpg

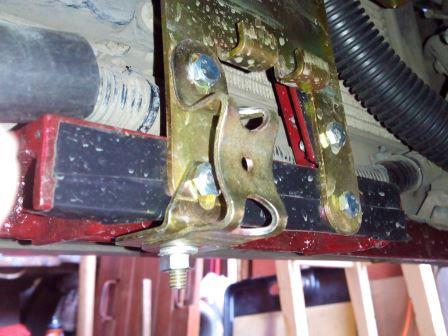

Постель помпы на месте. Уголок и метизы из комплекта.
2013-10-15 17-08-49.jpg (39.42 КБ) 11157 просмотров

2013-10-15 16-56-12.jpg

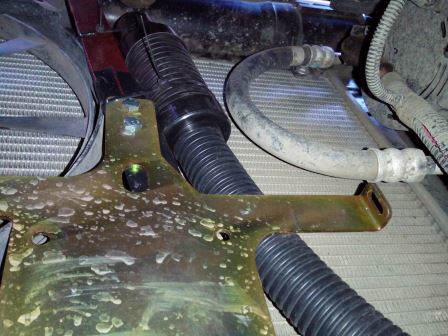

Так я закрепил воздухопитающую трубу. Думаю временно. переделаю на более надёжное.
2013-10-15 16-56-12.jpg (44.04 КБ) 11157 просмотров

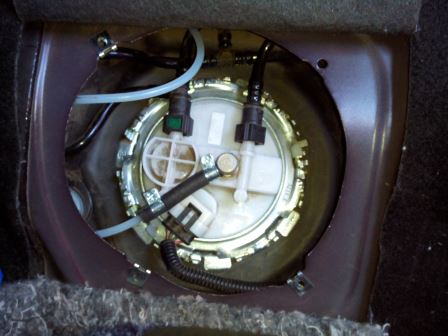

2013-10-14 16-56-37.jpg
Забор топлива из модуля бензонасоса.
2013-10-14 16-56-37.jpg (34.02 КБ) 11157 просмотров

Предупреждение. Оставьте минимальный уровень топлива в баке. Стравливайте давление перед отсоединением трубопроводов. при извлечении модуля будьте внимательны и осторожны, чтобы не отломать рычаг поплавка. Он уходит к правой двери. При наклоне модуля из него будет вытекать бензин. Рекомендую в полуизвлечённом состоянии из нижнего стакана бензин откачать шприцом или грушей, чтобы не залить покрытие в салоне. При монтаже правильно устанавливайте прокладку модуля.
2013-10-14 16-22-18.jpg

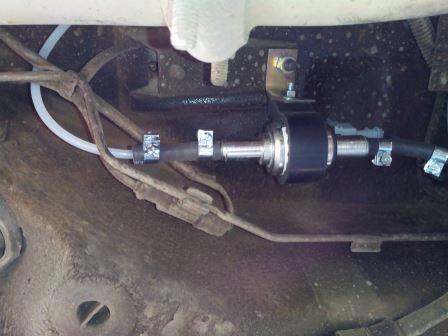

Бензонасос установил на торчащие шпильки. Видимо в других комплектациях там должен быть колдун. уголок сделал из остатков планки
2013-10-14 16-22-18.jpg (31.08 КБ) 11157 просмотров

По инструкции от декабря 2012 года безонасос должен ставиться +-5градусов от горизонта.
2013-10-14 16-24-29.jpg

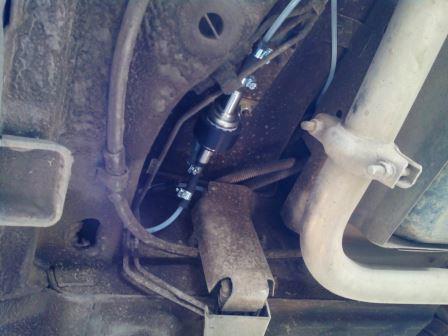

Бензопровод достаточно далеко от выхлопной трубы и уходит под защиту.
2013-10-14 16-24-29.jpg (31.93 КБ) 11157 просмотров

2013-10-14 14-39-39.jpg

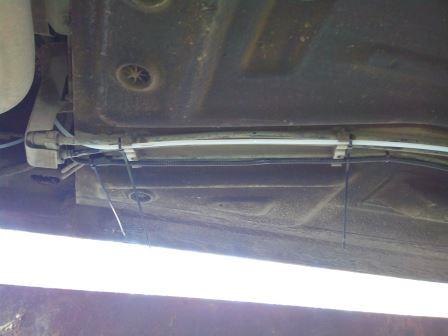

топливопровод проложен вдоль топливных трубок.
2013-10-14 14-39-39.jpg (24.33 КБ) 11157 просмотров

2013-10-14 14-39-44.jpg

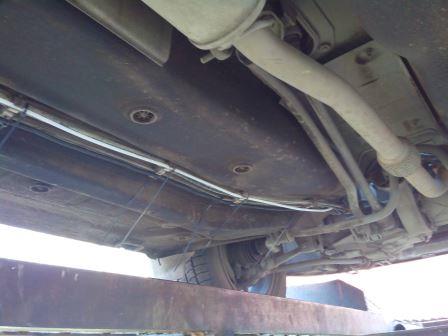

а кабель питания бензонасоса закреплён вдоль тормозных трубок. Стяжки из комплекта.
2013-10-14 14-39-44.jpg (28.17 КБ) 11157 просмотров

2013-10-14 15-05-52.jpg

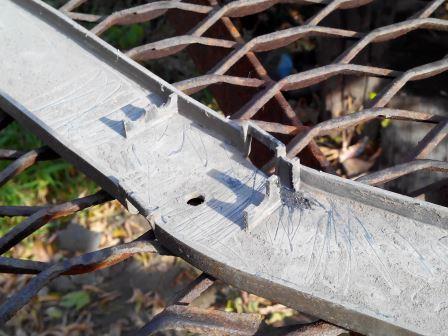

Пришлось слегка доработать защиту трубопроводов, освободить место для бинаровского топливопровода.
2013-10-14 15-05-52.jpg (41.63 КБ) 11157 просмотров

Для сравнения слева как было, справа как стало. Болгаркой, аккуратно.
А дальше освободил место под капотом.
2013-10-17 11-57-18.jpg

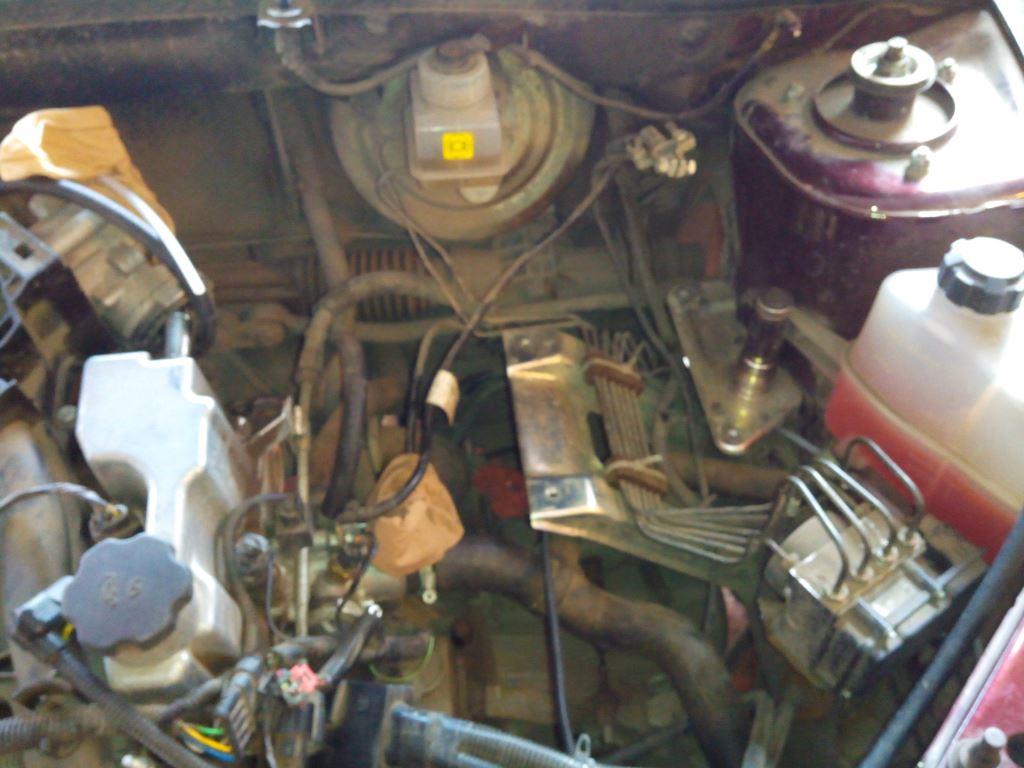

Демонтировал воздушный фильтр, клапан адсорбера, воздуховод, аккумулятор, постель аккумулятора.
2013-10-17 11-57-18.jpg (96.8 КБ) 11157 просмотров

2013-10-17 11-57-30.jpg

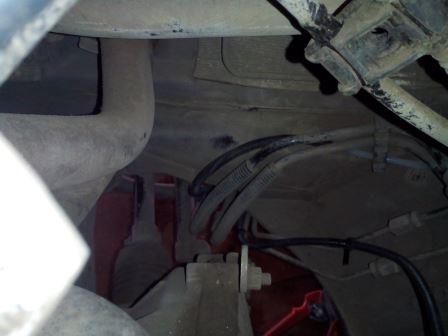

вход топливопровода и кабеля под капот. На топливопровод надета гофроизоляция. Купил самый маленький диаметр. налезает туго, держится крепко.
2013-10-17 11-57-30.jpg (24.61 КБ) 11157 просмотров

Далее топливопровод попал в клипсу и лёг по левому борту. В проблемных местах установлены дюритовая из комплекта поставки и гофро защита.

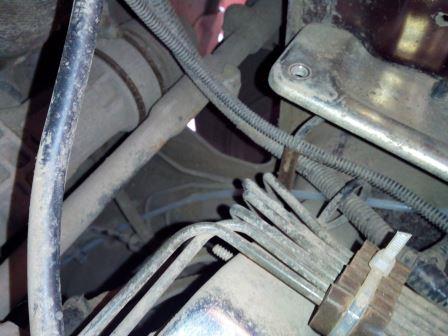

2013-10-17 12-15-18.jpg
2013-10-17 12-15-18.jpg (36.92 КБ) 11157 просмотров

2013-10-17 12-15-23.jpg
2013-10-17 12-15-23.jpg (29.07 КБ) 11157 просмотров

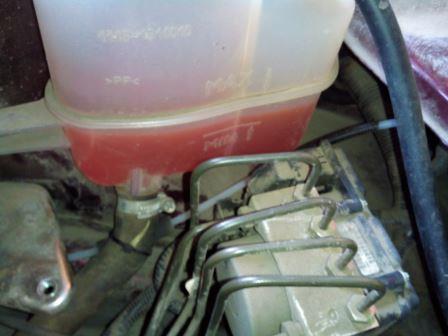

Над левой фарой и вдоль тросика замка капота.

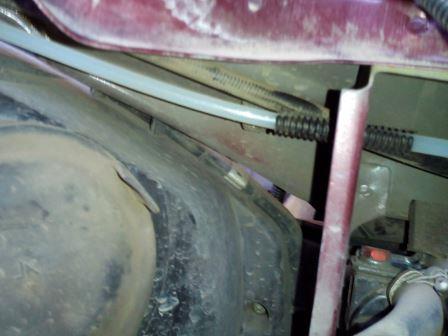

2013-10-17 12-15-45.jpg
2013-10-17 12-15-45.jpg (29.82 КБ) 11157 просмотров

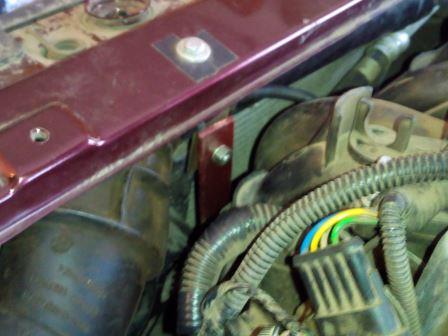

и за самодельным кронштейном уходит вниз к подогревателю. До самого подогревателя в гофре.
2013-10-17 12-24-55.jpg
2013-10-17 12-24-55.jpg (33.32 КБ) 11157 просмотров

Пока сливался антифриз был подготовлен подогреватель к установке.
Отдельно был приобретён патрубок типа "подкова" 330231-8120032-10 от отопителя ГАЗели. Но это вынужденная мера, потому что ни кто не хотел продавать вне комплекта патрубок типа "крючёк" 33023-8120038. Все остальные шланги, трубки и хомуты из комплекта поставки Бинара.
2013-10-17 13-36-33.jpg

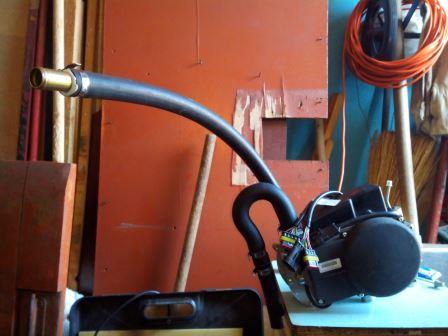

Подогреватель готов к установке.
2013-10-17 13-36-33.jpg (32.56 КБ) 11157 просмотров

2013-10-17 14-25-21.jpg

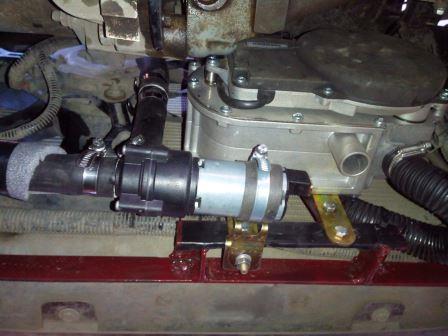

Закреплённый подогреватель, воздухопитающая труба, помпа и трубопроводы к ней. Самый длинный шланг от двигателя к помпе который лёг по левому борту я завернул в теплоизоляцию.
2013-10-17 14-25-21.jpg (34.81 КБ) 11157 просмотров

Продолжение следует...
Последний раз редактировалось DandV 03 дек 2014, 16:59, всего редактировалось 4 раза.

DandV
Сообщения: 11
Зарегистрирован: 18 окт 2013, 11:54
Город: Омск

Re: Бинар5 компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение DandV » 18 окт 2013, 21:27

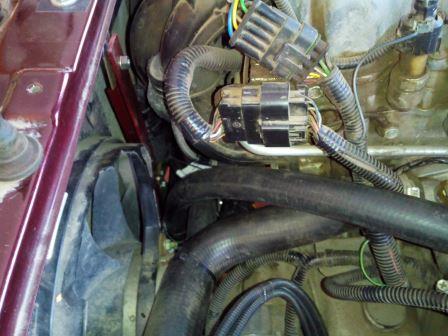

2013-10-17 15-33-38.jpg
Шланг от подогревателя к печке.
2013-10-17 15-33-38.jpg (39.7 КБ) 11157 просмотров

2013-10-17 15-33-19.jpg

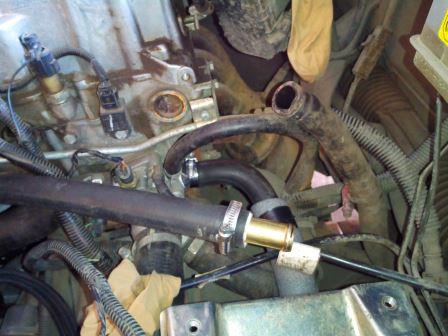

В центре на дальнем плане шланг завернутый в пенополистирол от двигателя к помпе Бинара. А ближе к нам шланги от подогревателя и на печку. В этом положении рекомендую заливать антифриз в систему, чтобы вытеснить как можно больше воздуха.
2013-10-17 15-33-19.jpg (38.71 КБ) 11157 просмотров

2013-10-17 15-37-00.jpg

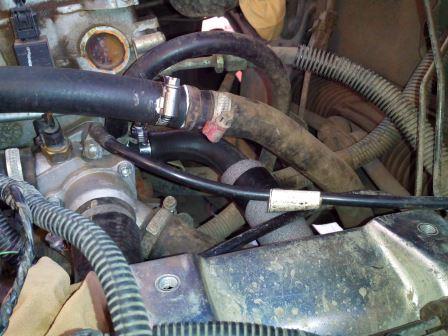

Стыковка произошла.
2013-10-17 15-37-00.jpg (41.6 КБ) 11157 просмотров

Провода смотал в бухточки и разместил под левой фарой и под постелью аккумулятора. Массу закрепил под левой фарой, плюс протолкнул под резиновый колпак плюсовой клеммы и закрепил в общей связке. а в салон провода протолкнул через отверстие где планировался главный цилиндр сцепления.

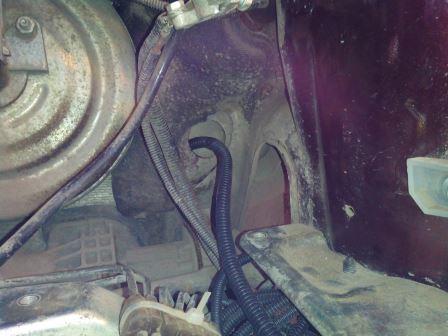

2013-10-17 15-30-16.jpg
Хитрое отверстие, ни чем снаружи не закрытое.
2013-10-17 15-30-16.jpg (33.48 КБ) 11157 просмотров

подключаем пульт.

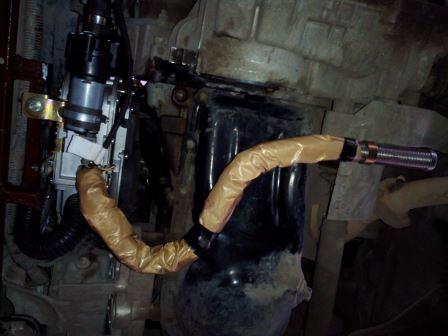

2013-10-17 18-21-08.jpg
Выхлопная труба.
2013-10-17 18-21-08.jpg (30.34 КБ) 11157 просмотров

Собираем и ставим на места всё что снимали. Делаем пробный пуск помпы, Выгоняем пробки. Проверяем отсутствие течи.
Заработало с третьей попытки.
Последний раз редактировалось DandV 03 дек 2014, 17:12, всего редактировалось 2 раза.

DandV
Сообщения: 11
Зарегистрирован: 18 окт 2013, 11:54
Город: Омск

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение DandV » 19 окт 2013, 08:01

Утром температура минус 2, через 12 минут температура 75 гр. и переход на малый режим.

Petrov_kamensk
Сообщения: 11681
Зарегистрирован: 27 сен 2010, 08:05
Город: Каменск-Уральский
Контактная информация:

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение Petrov_kamensk » 19 окт 2013, 08:12

очень хороший отчет.

на фото где видно две заглушки распредвалов, что за датчик появился ?
судя по регулярным темам про выпадание этих заглушек вопрос так и остается открытым.
Бинар 5Б-СВ, образца 2011 года снят.
Binar-5S с декабря 2015.

DandV
Сообщения: 11
Зарегистрирован: 18 окт 2013, 11:54
Город: Омск

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение DandV » 19 окт 2013, 11:04

видимо датчик детонации.

Petrov_kamensk
Сообщения: 11681
Зарегистрирован: 27 сен 2010, 08:05
Город: Каменск-Уральский
Контактная информация:

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение Petrov_kamensk » 19 окт 2013, 11:24

датчик детонации на блоке, между 2-3 цилиндрами
иначе не понятно что он будет слышать.

ну да так и вышло:
про датчик детонации, а вот искомый помехоподавляющий конденсатор
Бинар 5Б-СВ, образца 2011 года снят.
Binar-5S с декабря 2015.

DandV
Сообщения: 11
Зарегистрирован: 18 окт 2013, 11:54
Город: Омск

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение DandV » 19 окт 2013, 14:00

Да чтоб мне никогда не знать, что это такое и где оно находится!

Аватара пользователя
СлепойПью
Сообщения: 1755
Зарегистрирован: 24 сен 2010, 22:24
Город: Москва
Откуда: Москва

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение СлепойПью » 19 окт 2013, 18:52

DandV писал(а):Да чтоб мне никогда не знать, что это такое и где оно находится!


Забор воздуха срочно переделать, - часть трубы с глушителем впуска должна быть расположена вертикально вниз, и желательно выведена в более спокойное и чистое место, иначе будут проблемы с нагнетателем.
Теплостар Москва
Весь спектр продукции ООО Адверс, все виды работ.
+79269943120 Станислав

DandV
Сообщения: 11
Зарегистрирован: 18 окт 2013, 11:54
Город: Омск

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение DandV » 19 окт 2013, 20:33

Согласен. Но где найти спокойное место? При том, что я отрезал от впуска всего сантиметров пять.
Купить трубу длиннее и проложить совместно со шлангом от подогревателя к печке до аккумулятора?
Или совместно со шлангом к помпе вывести к АБС?

Аватара пользователя
СлепойПью
Сообщения: 1755
Зарегистрирован: 24 сен 2010, 22:24
Город: Москва
Откуда: Москва

Re: Бинар5Б компакт + ЛАДА Калина Люкс 1,6 16кл.

Сообщение СлепойПью » 20 окт 2013, 11:19

DandV писал(а):Согласен. Но где найти спокойное место? При том, что я отрезал от впуска всего сантиметров пять.
Купить трубу длиннее и проложить совместно со шлангом от подогревателя к печке до аккумулятора?
Или совместно со шлангом к помпе вывести к АБС?


Докупить гофру.
Теплостар Москва
Весь спектр продукции ООО Адверс, все виды работ.
+79269943120 Станислав
