Установка Бинар 5s на Ford C-Max 2.0 tdi

[Facer]

Куплен Бинар 5s в замен электрического котла 1,5 кВт - не везде найдешь розетку...
Рекомендации по установке Webasto на данное авто мене не понравились(ставится почти рядом с поддоном двигателя и делается защита для котла) и за подкрылки не входил...

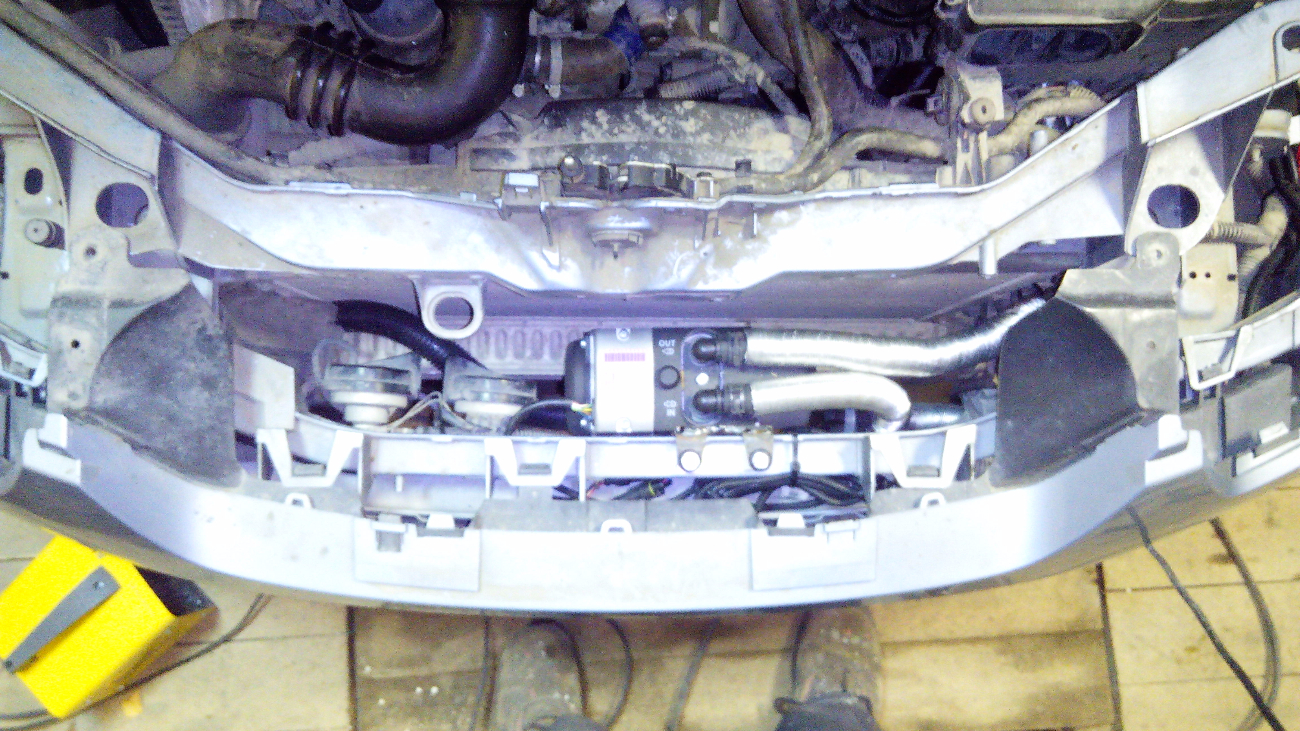

Пришлось ставить спереди - помпа чуть правее и ниже


Врезался в подачу на печку авто.
Докуплено дополнительно:

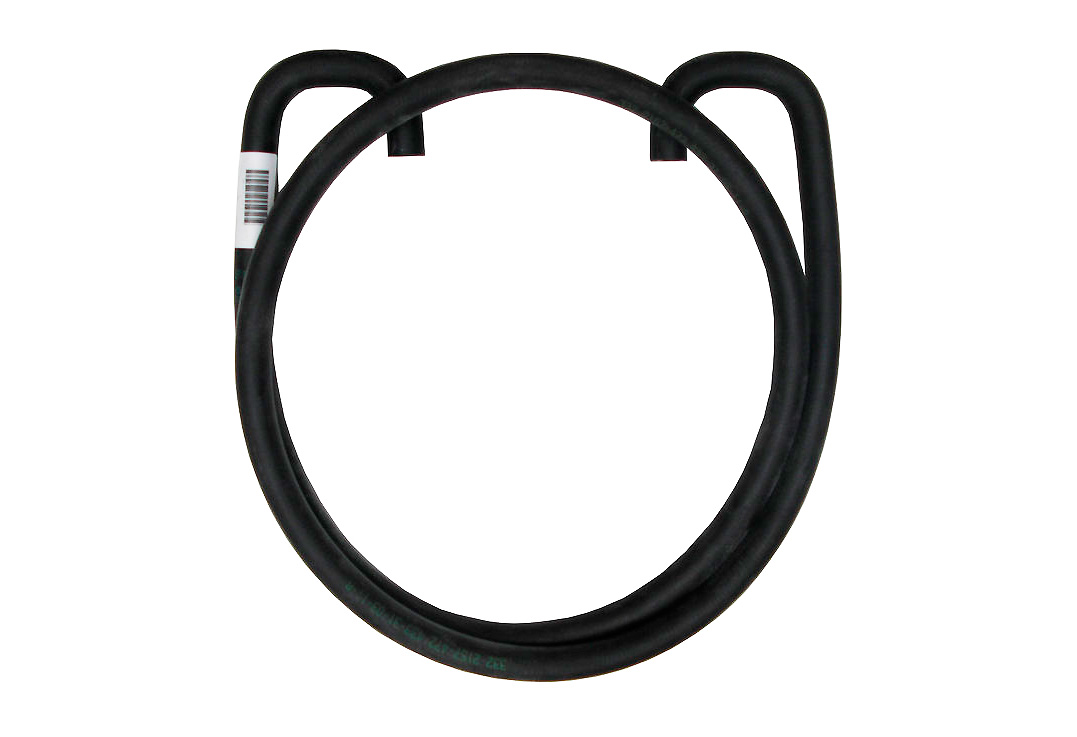

1. Шланг Webasto 18мм -1500р


2. Обратный клапан Webasto 3000р - шланги очень длинные - чтобы сократить круг при работе авто

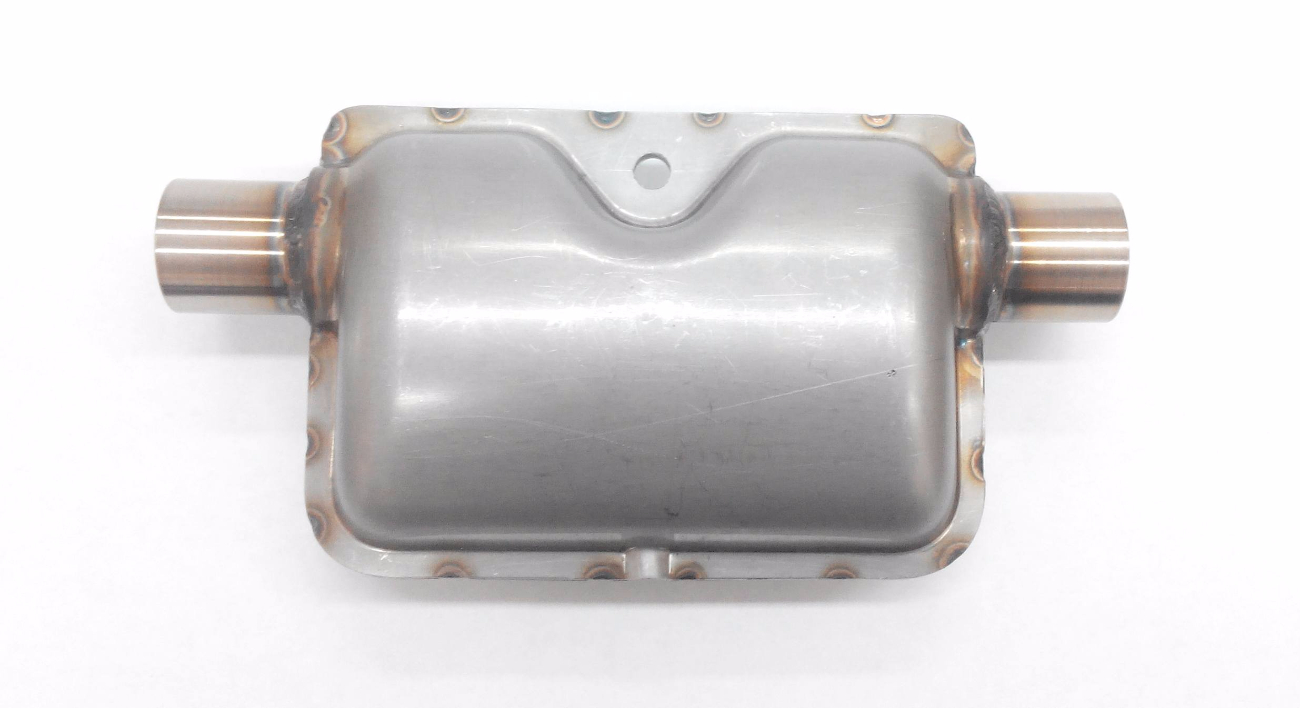

3. Глушитель штатный 1300р


4. Проход выхлопной трубы -50 р
5. Хомуты пружинные - прислали бесплатно
6. GSM modem - 4700р

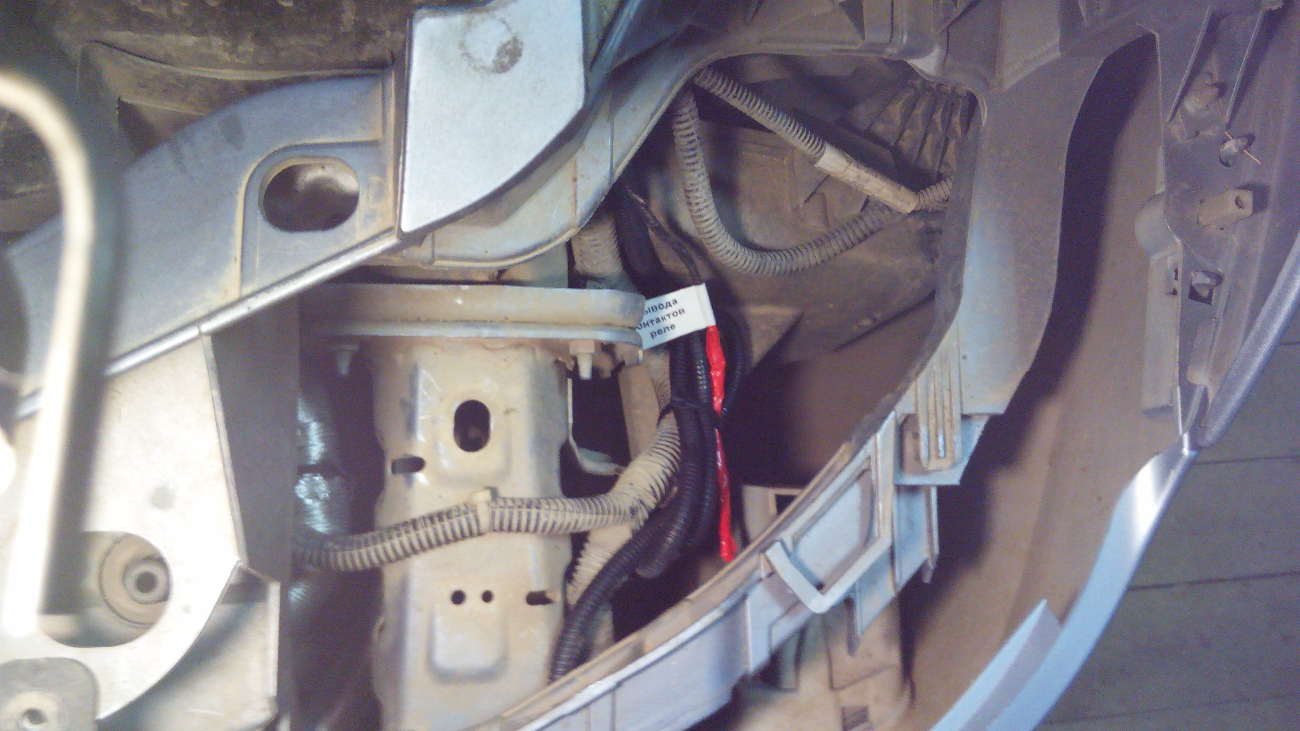

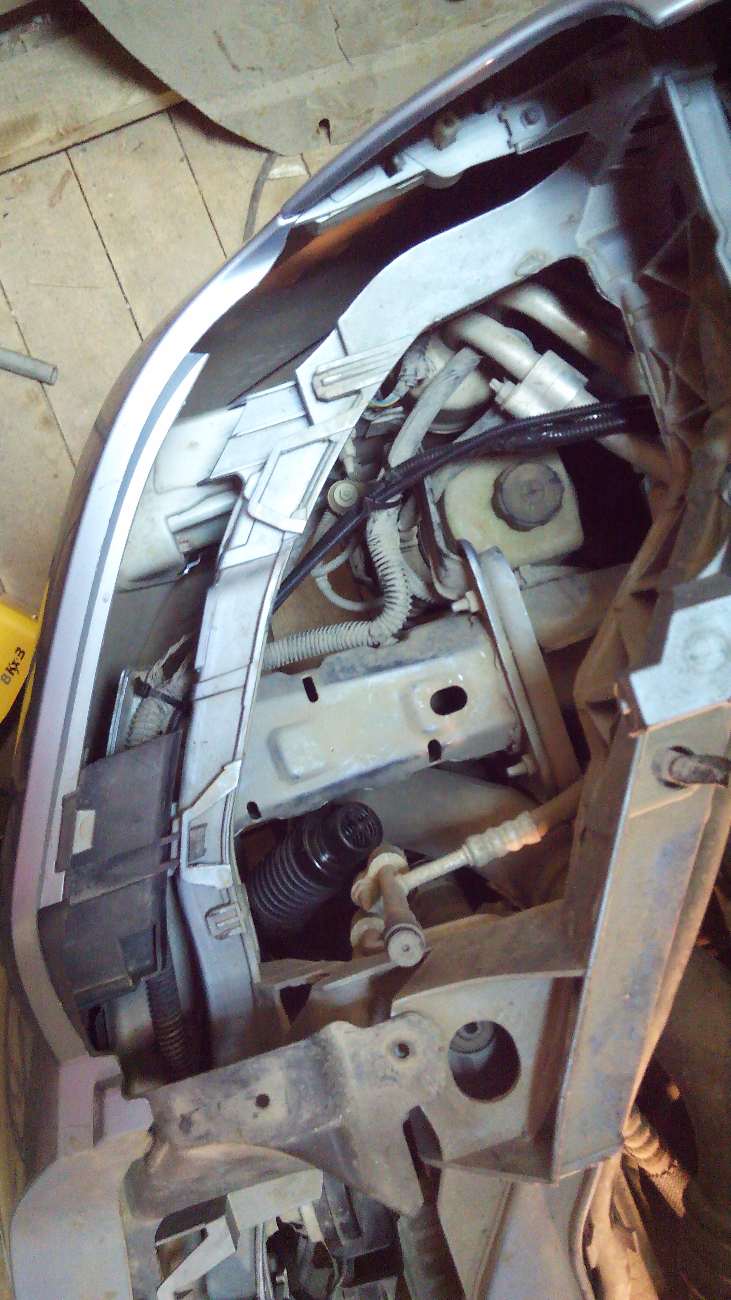

Компоновка в моторном отсеке очень плотная пришлось повозится с прокладкой шлангов.

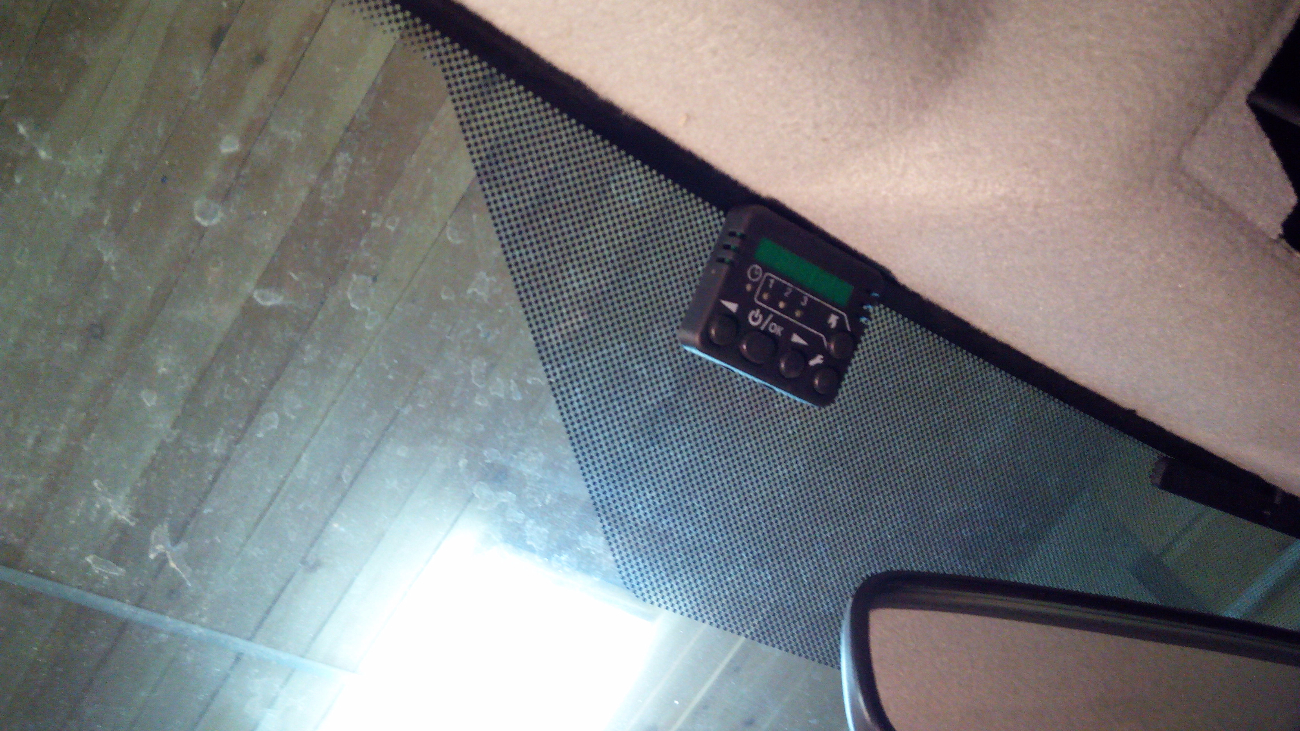

Пуль управления установил на стекле около зеркала - очень удачное на мой взгляд место


GSM модем спрятал рядом с потолочным светильником


, антенна также наклеена на стекло - с улицы практически не заметно!!!
Итоговый бюджет около 37000 р
Если есть вопросы отвечу.

[Sanya]

Если есть возможность расположить всас воздуха иначе, лучше переделать.

На своем авто также сделал как у Вас, но после того как увидел снег под капотом после метели и сколько песка лежит на разных поверхностях, сразу переделал под небольшим уклоном вниз от подогревателя.

[Facer]

Надо посмотреть!!!!
