Планар 4Д-24 Код №7

[Vitaliy]

Всем привет ! Светит на планаре 7 код. топл. насос исправлен , проводка так же иссправна. на выходе на насос на обоих проводах +24 В. Кто подскажет дельный совет!! Всем спасибо.

[avtonomka34]

Всем привет ! Светит на планаре 7 код. топл. насос исправлен , проводка так же иссправна. на выходе на насос на обоих проводах +24 В. Кто подскажет дельный совет!! Всем спасибо.

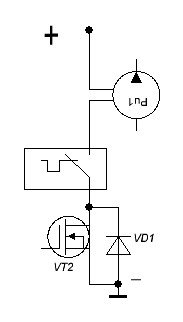

цепочка такова "+ " ----- кл.1 -насос- кл.2 -------датчик перегрева (замкнут) ----------транзисторный ключ------------ "общий земля"
проверить датчик , и его подключение далее если нет радиодеталей замена блока управления. остальное вы проверили.
диод цел, ключ транзисторн. закрыт.и не пробит. (кор. замыкание -НЕТ ), но не факт что в обрыве или не откликается на упр. сигналы.

[Jackill]

Столкнулся с аналогичной проблемой.
Насос исправен, проводку проверили. На самой первой колодке от БУ к насосу постоянно 24в.

Какой транзистор именно менять? Просто есть пара блоков-доноров с мертывым микропроцессором..
Если можно с фото

[avtonomka34]

при подключении насоса он у вас сразу включается и находится постоянно во включенном состоянии ??? если нет то это еще вопрос драйвер свечи или контроллер.

[Jackill]

При включении питания Планара сразу щелкает насос и остается под напряжением. Всегда.
Светодиод мигает 7 раз. В разьеме между черным и красно-ченым 24В.

Драйвер насоса это "BTS452r" и рядом с ним защитный диод? Диод на плате в одну сторону звонится около 260 ом в другую бесконечность.
