ремонт датчиков температуры

[yamal noyabrsk]

Предлагаю на общественный суд технологию ремонта датчиков температуры

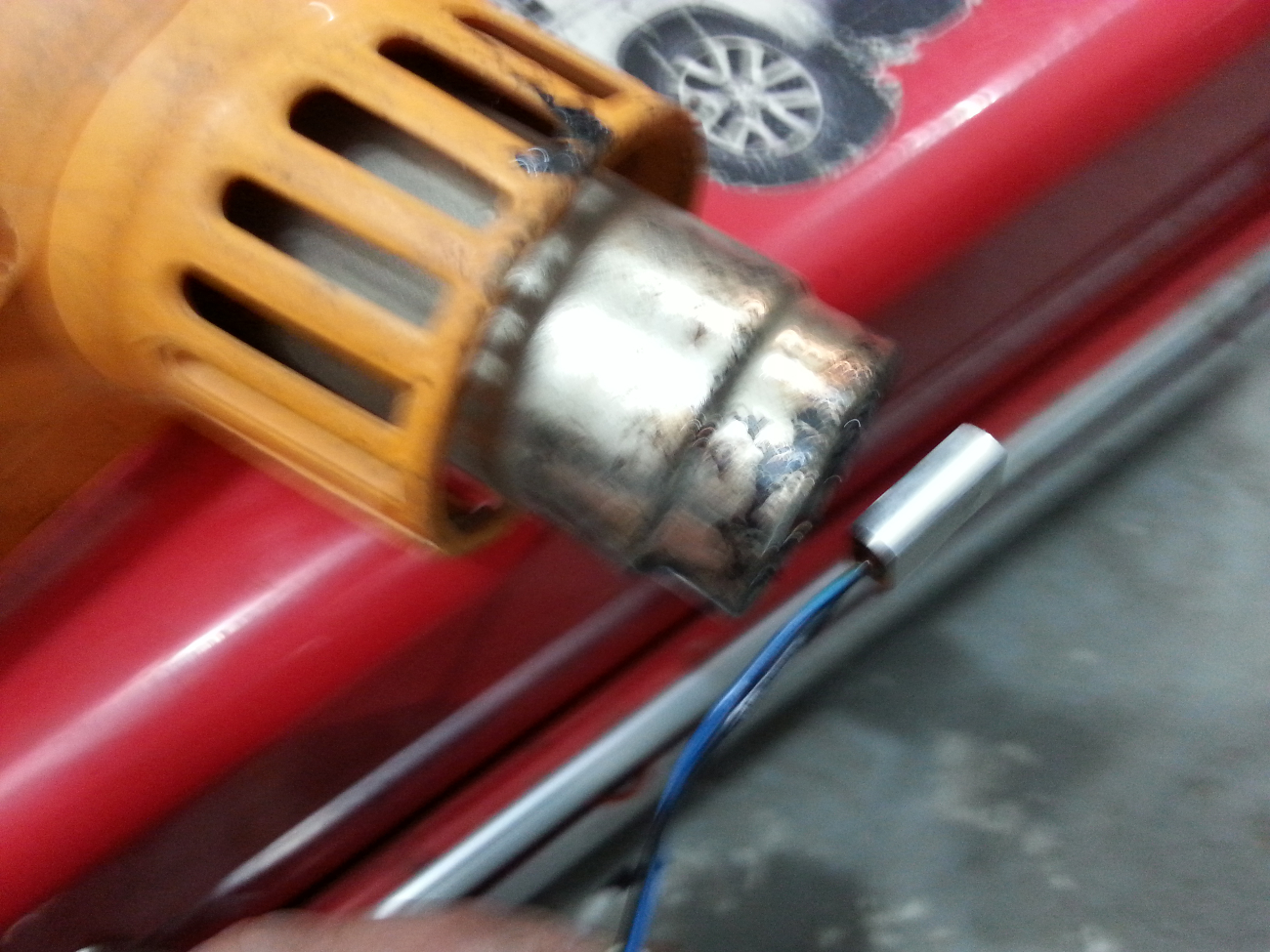

нагреваем строительным феном датчик

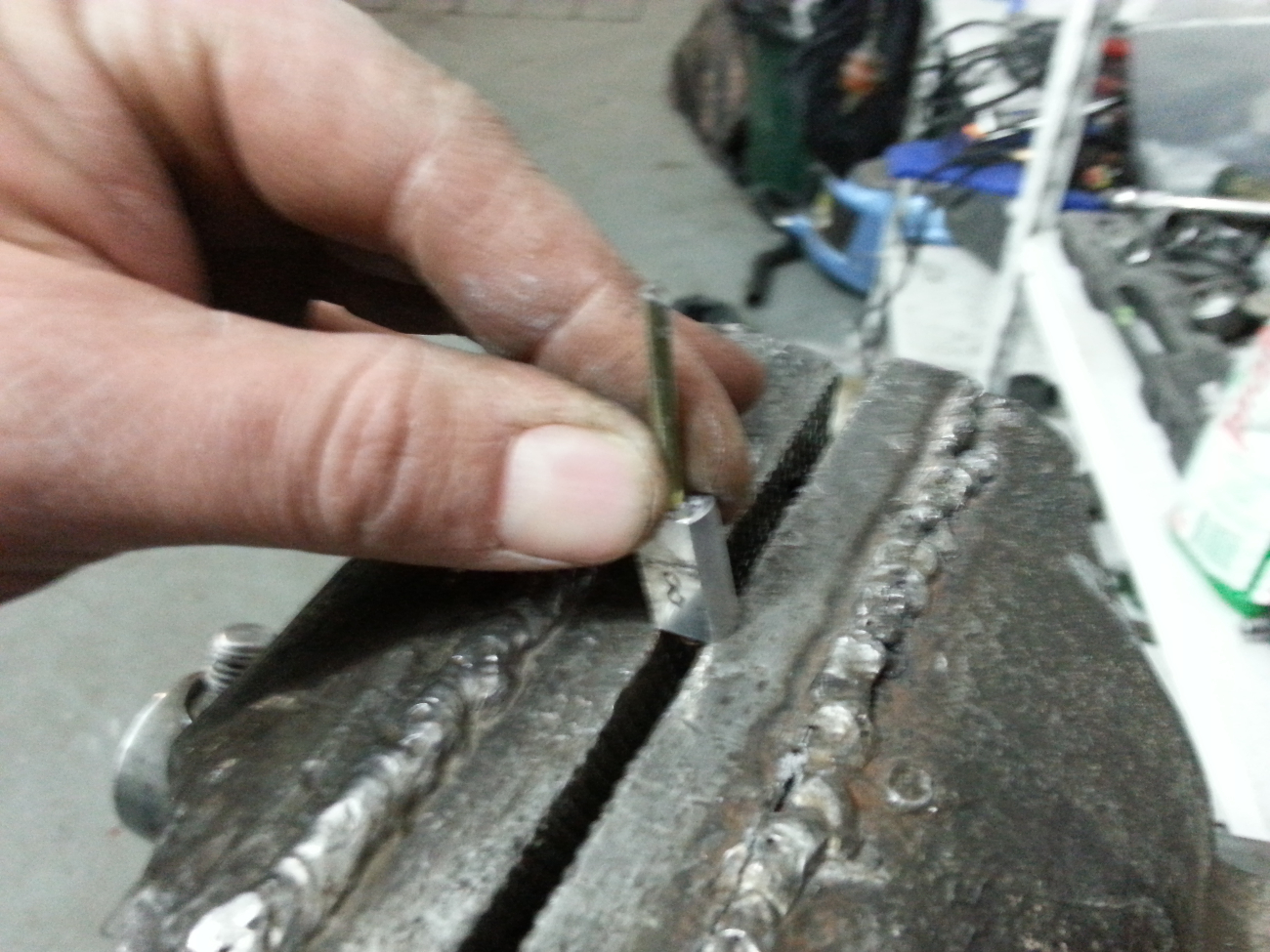

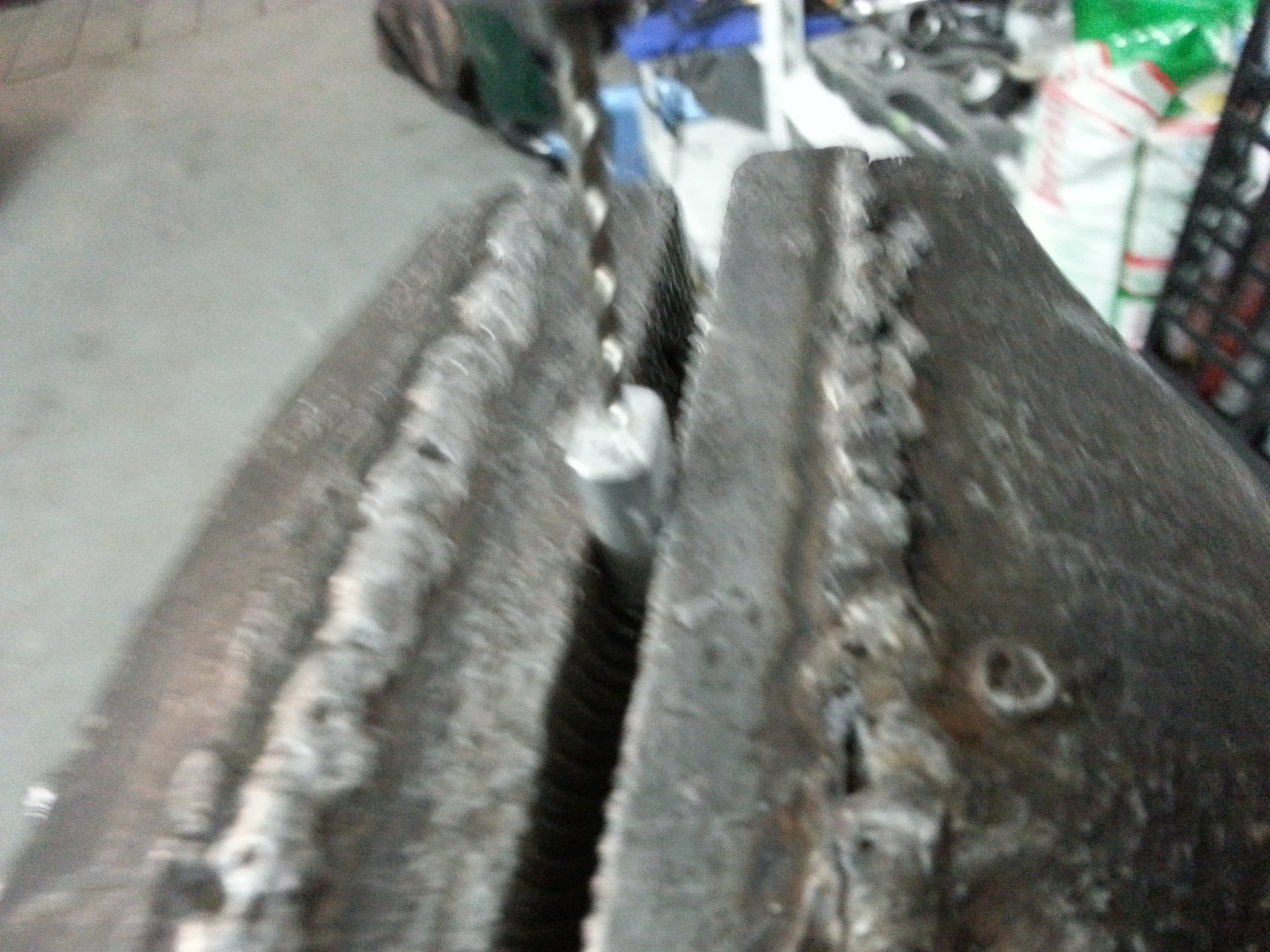

с торца сверлом на 3 сверлим отверстие глубиной 1 мм акуратно не повредите датчик!

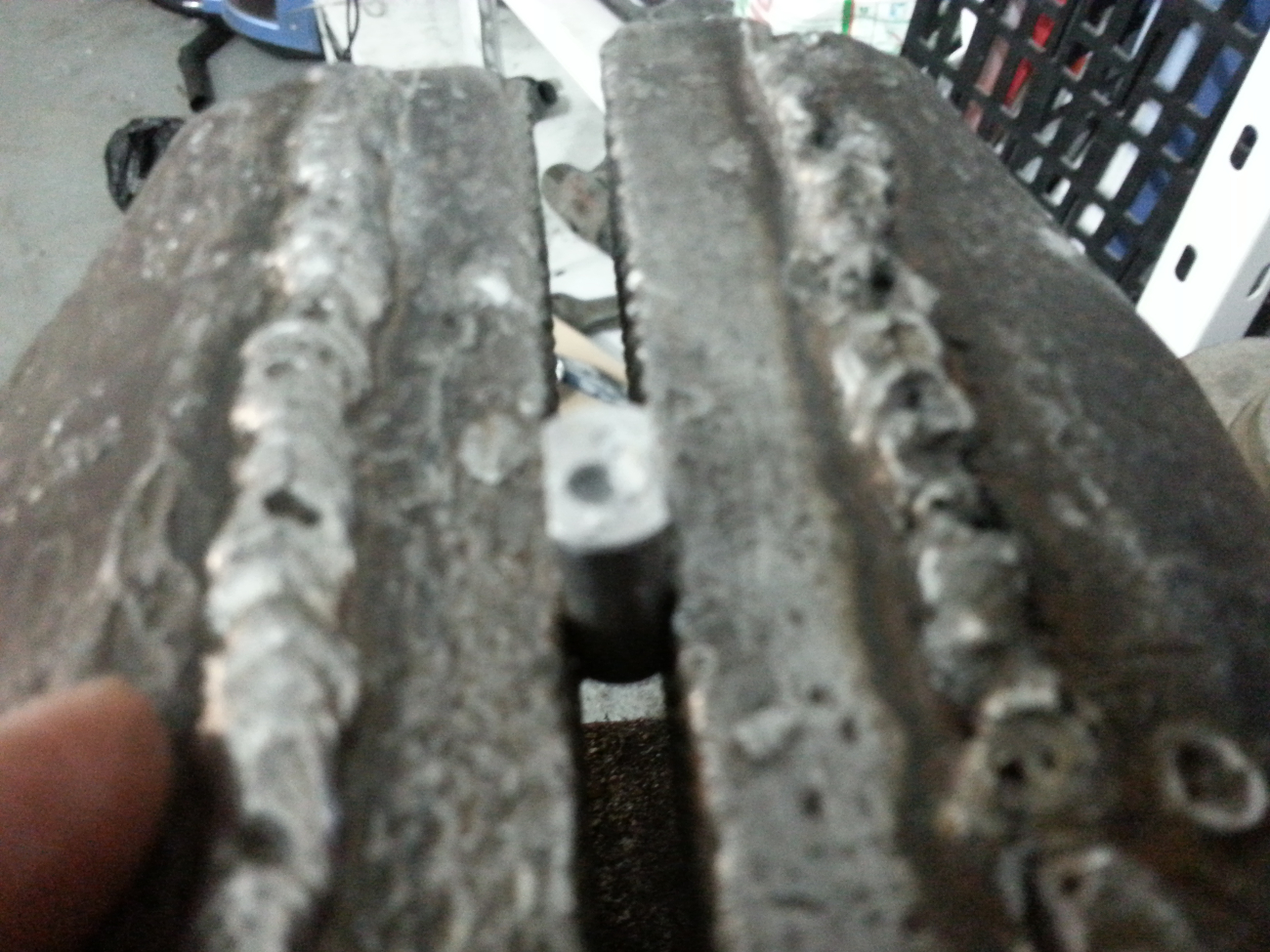

просверленное отверстие


далее выбиваем датчик из корпуса

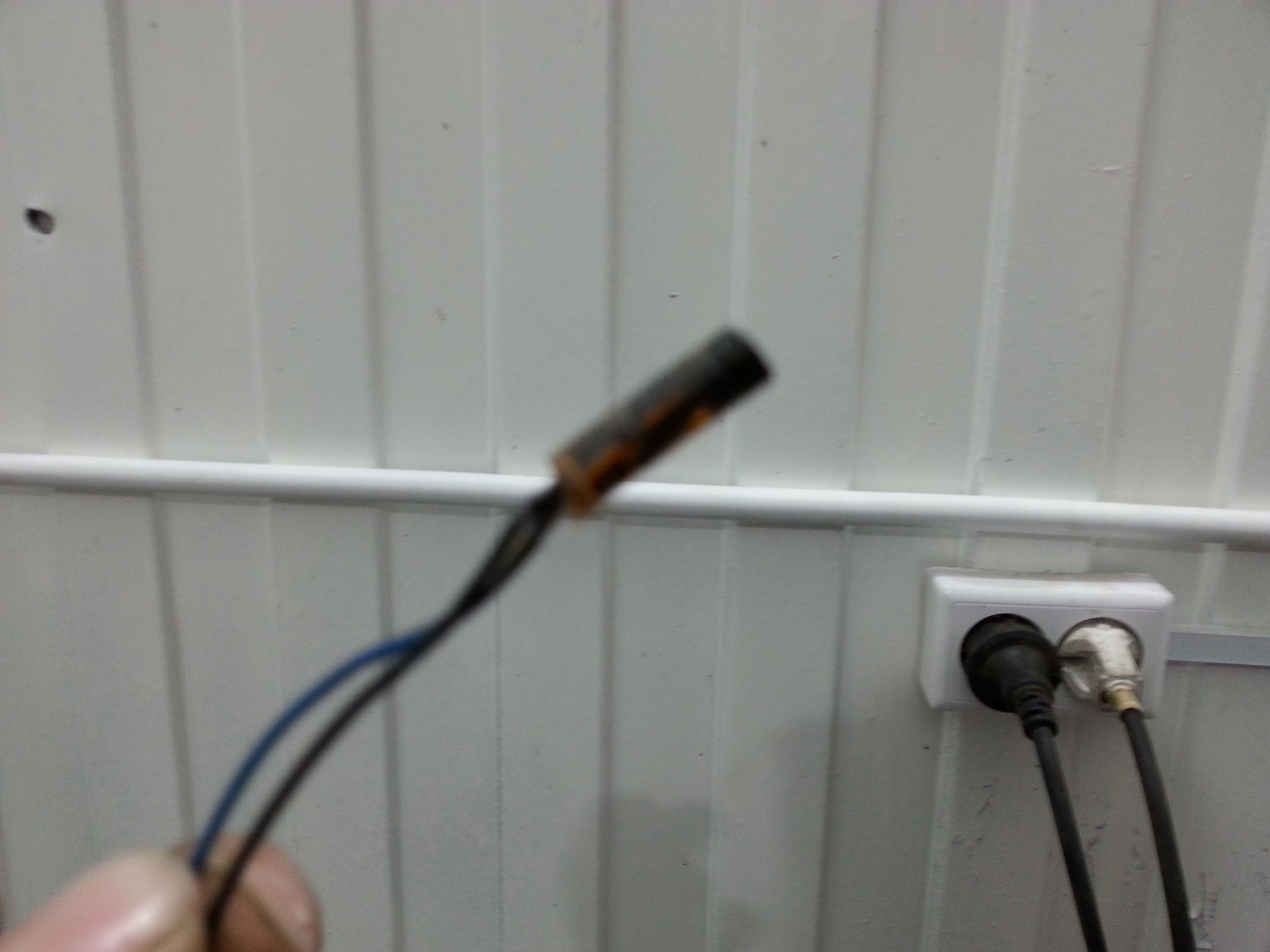

получаем вот такой датчик в заливке

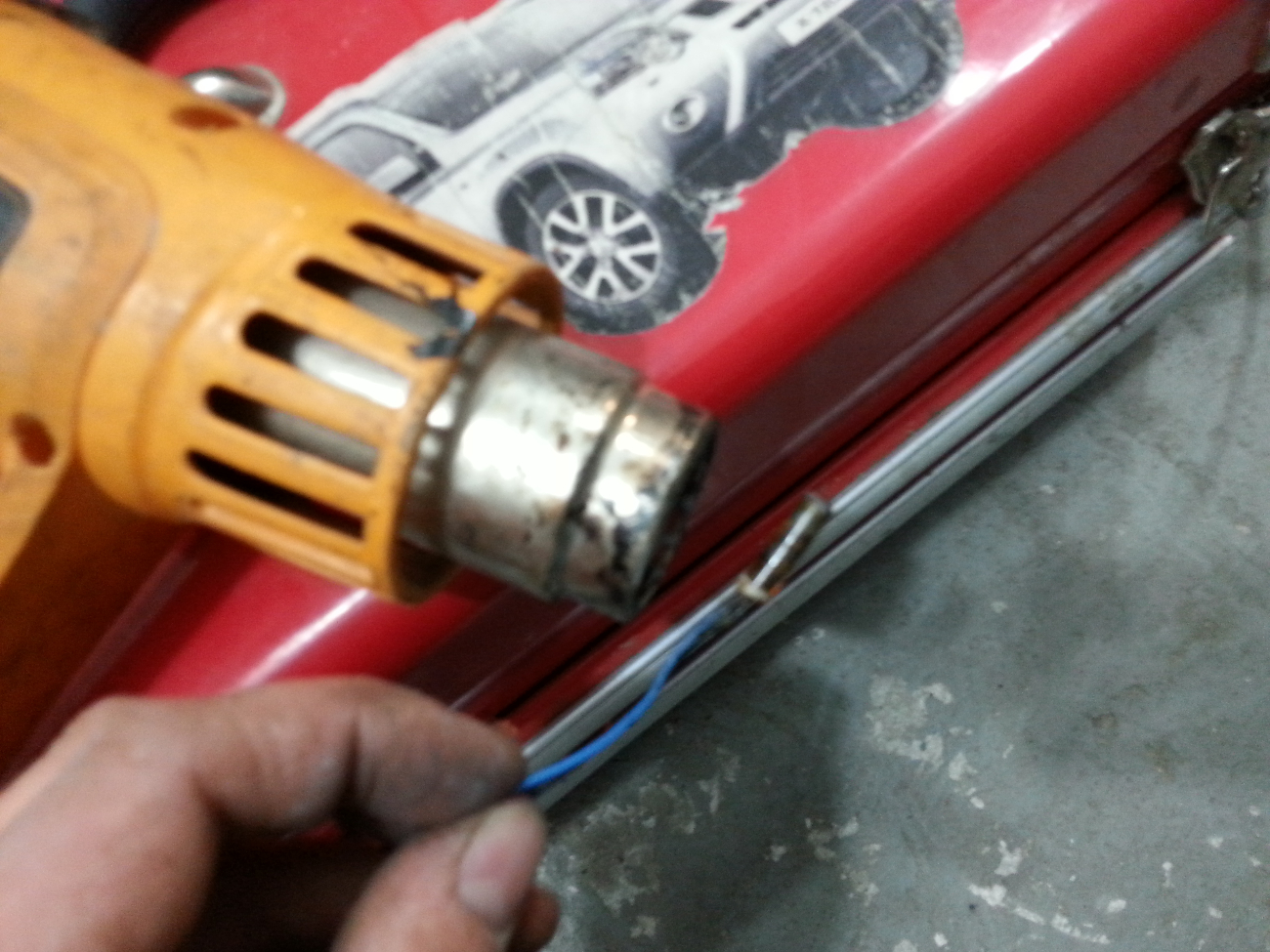

нагреваем заливку строительным феном для ее размегчения

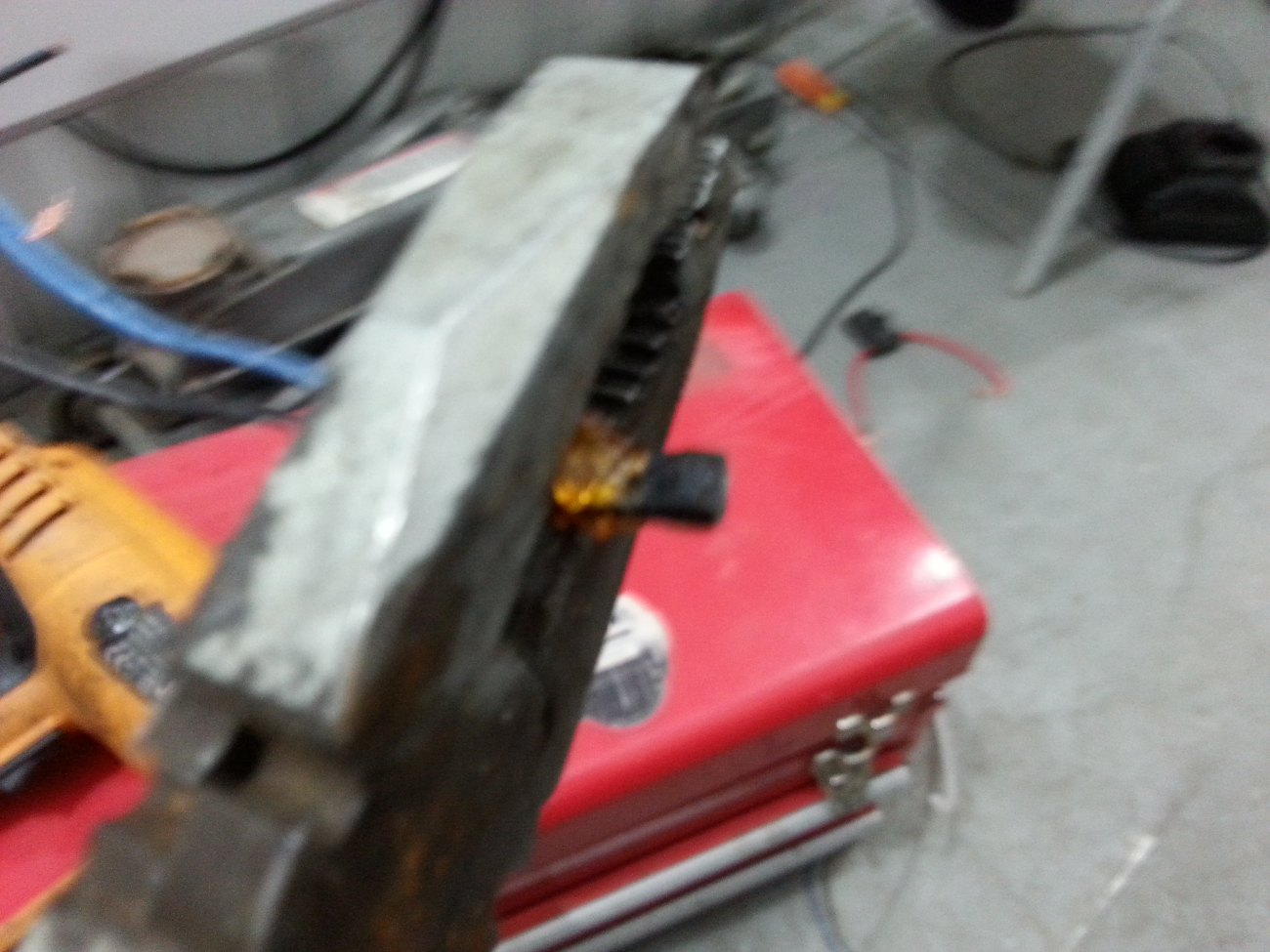

легкими движениями кусачек либо плоскогубцев освобождаем датчик от заливки

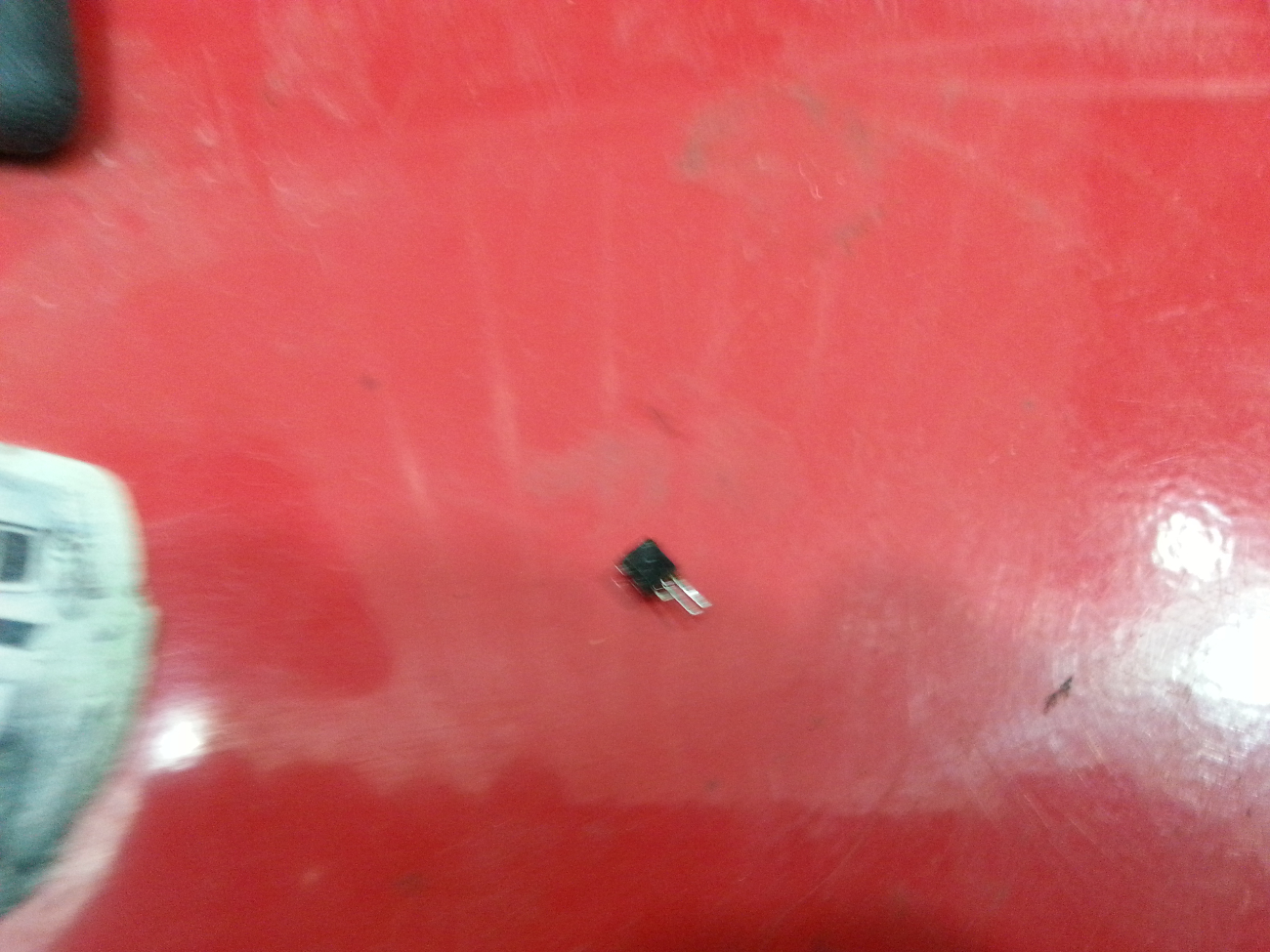

получаем освободившейся датчик

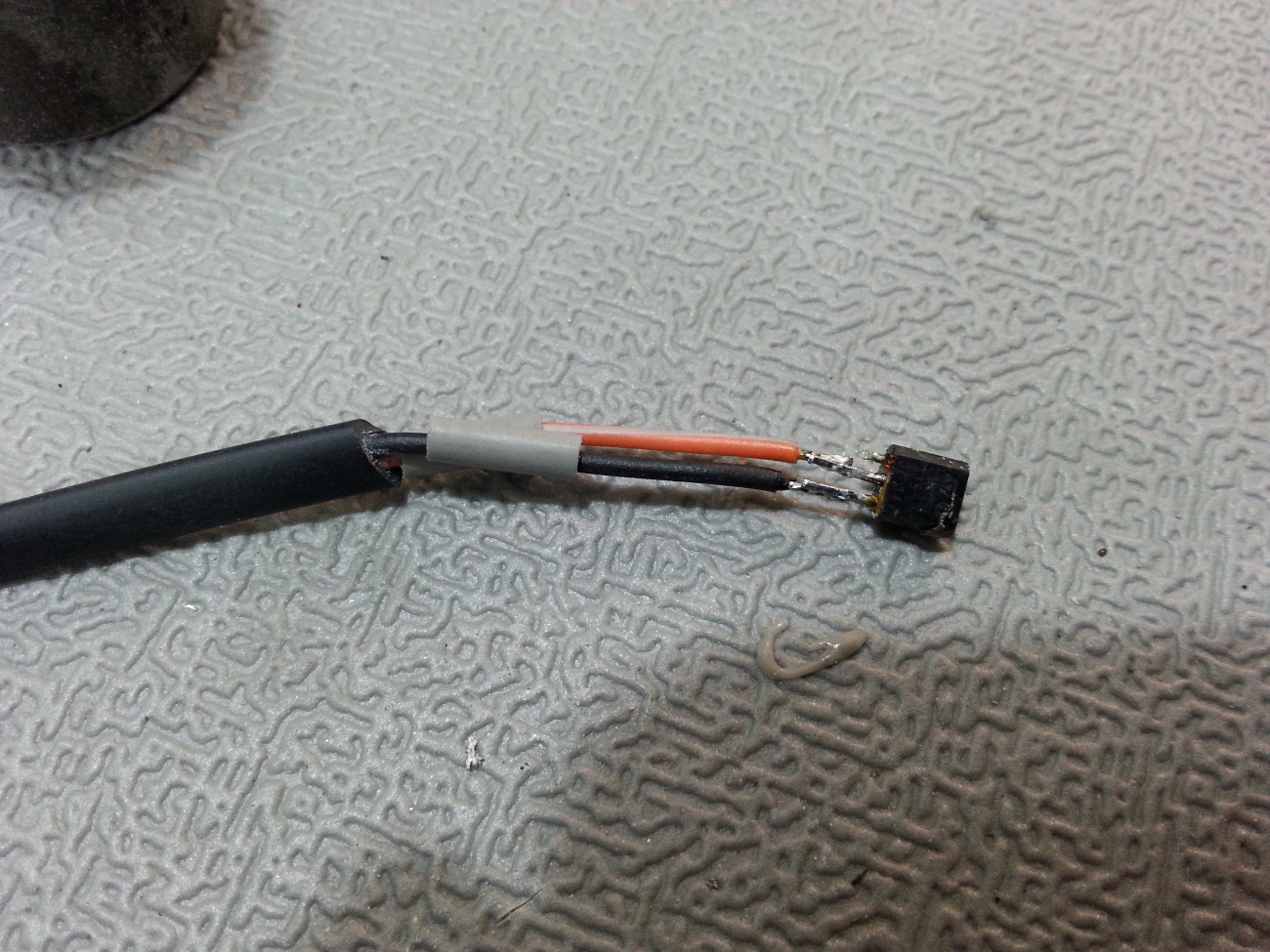

припаеваем новые провода к датчику температуры заранее одев термоусадку

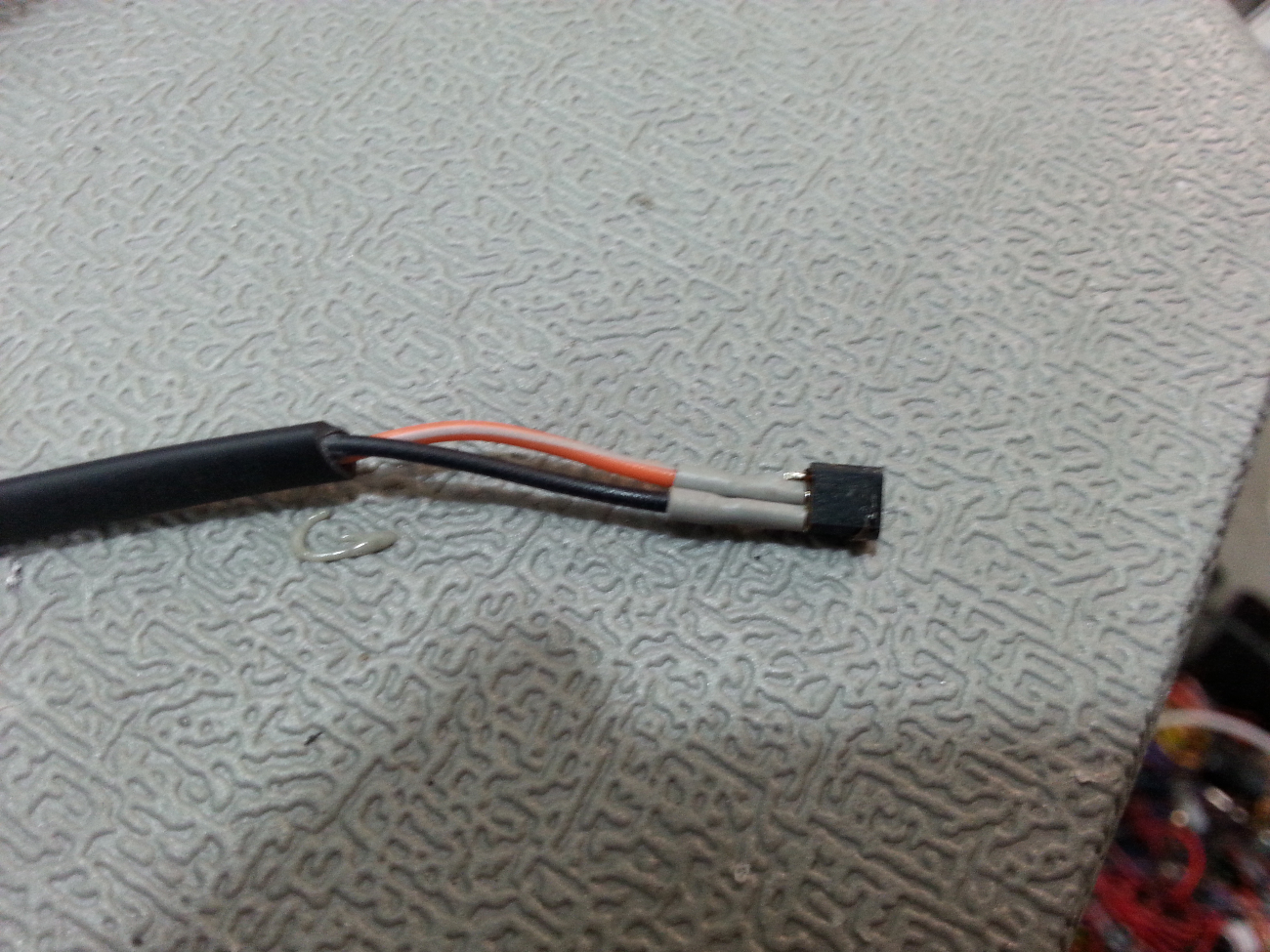

одеваем термоусадку

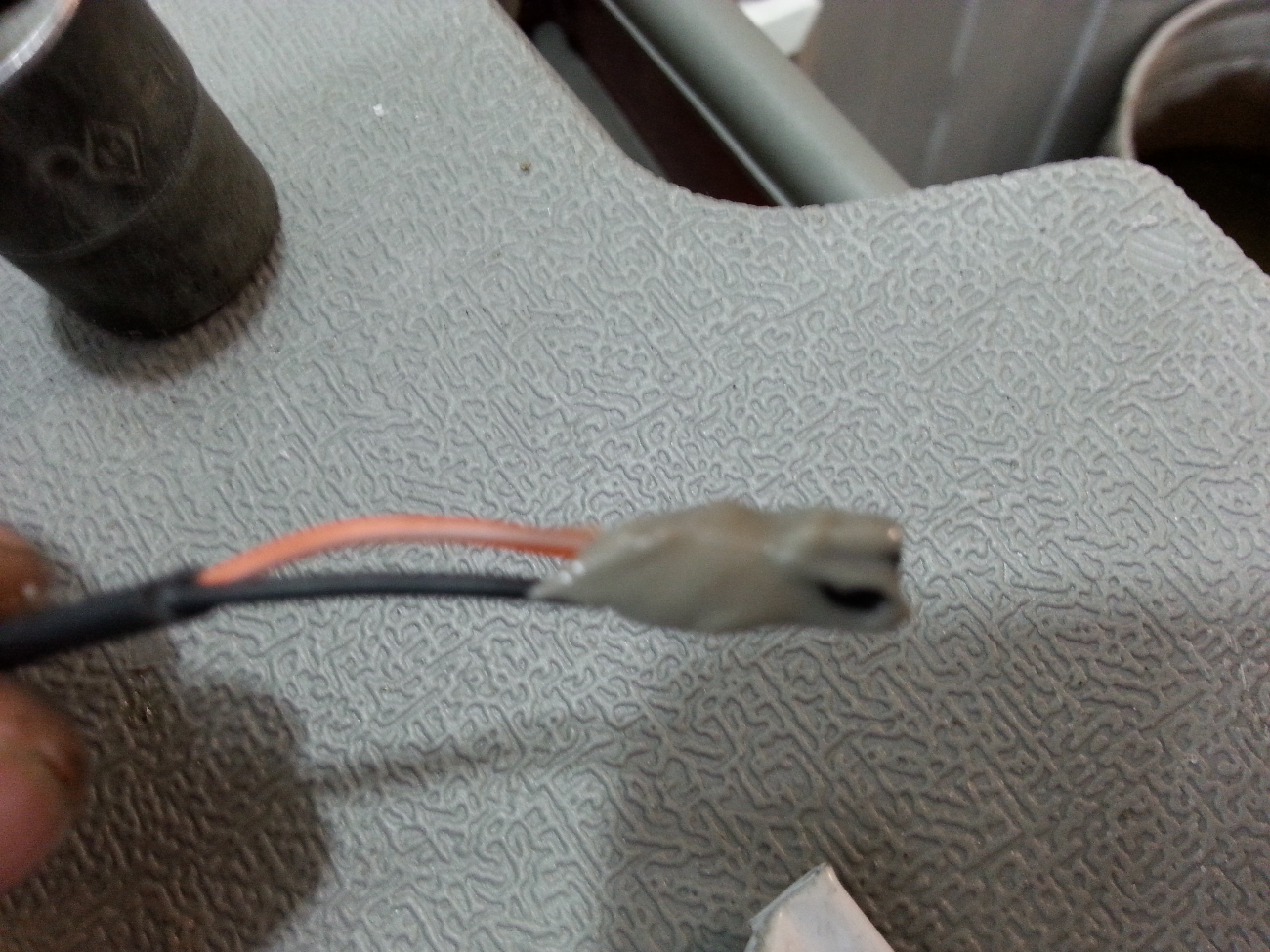

обмазываем датчик герметиком

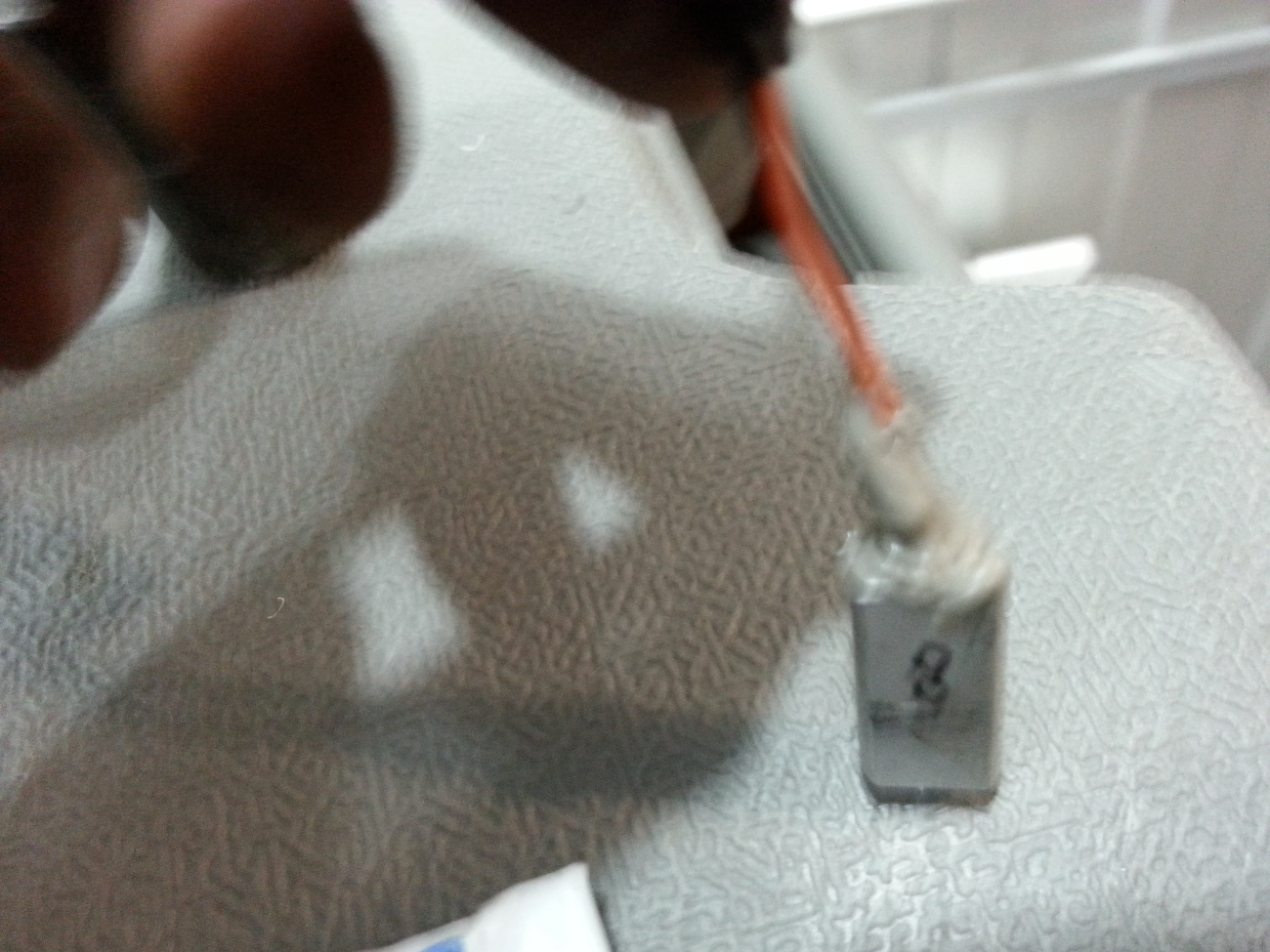

вставляем его обратно в корпус


повер одеваем термоусадку

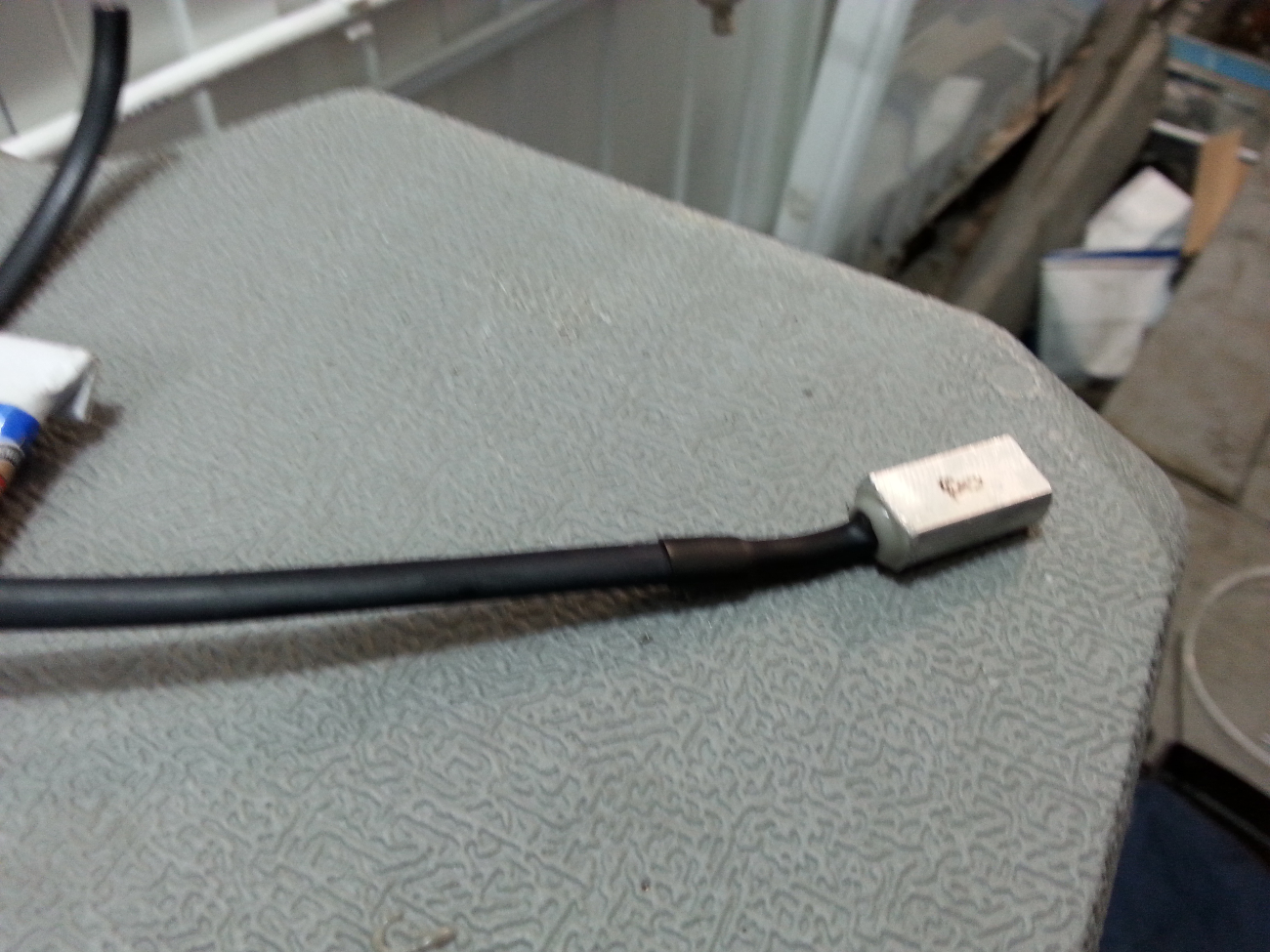

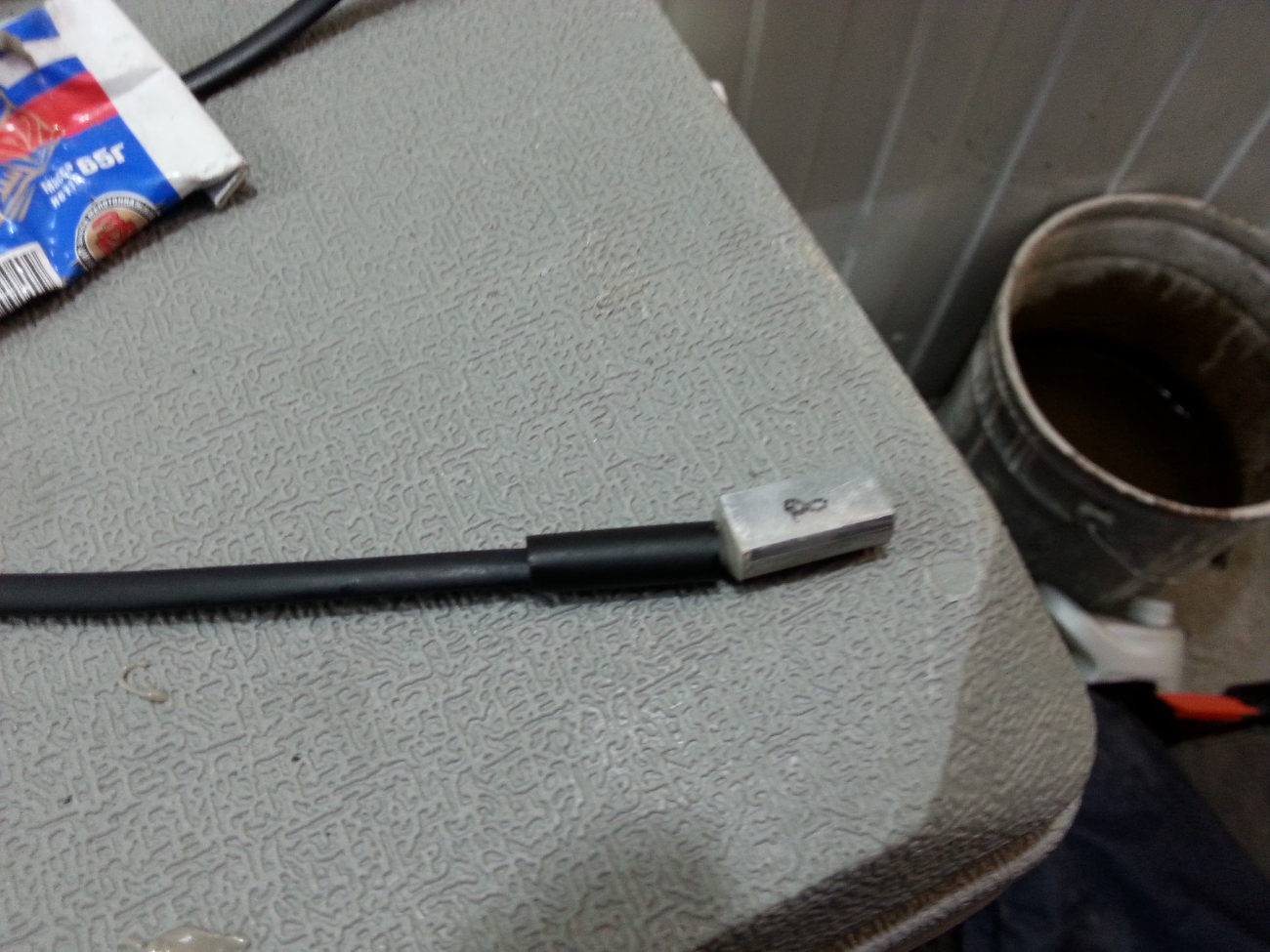

получаем готовый отремонтированный датчик температуры выждав естественно время для отвердения герметика


[Petrov_kamensk]

Почемуто в обратном порядке выстроились.

когда вложения добавили нажимая на номер вложения можно размещать его в тексте в любом порядке, и кнопкой просмотр проверять правильность.

Сами поправите или помочь ?

[yamal noyabrsk]

Ага помочь!

[Petrov_kamensk]

готово.

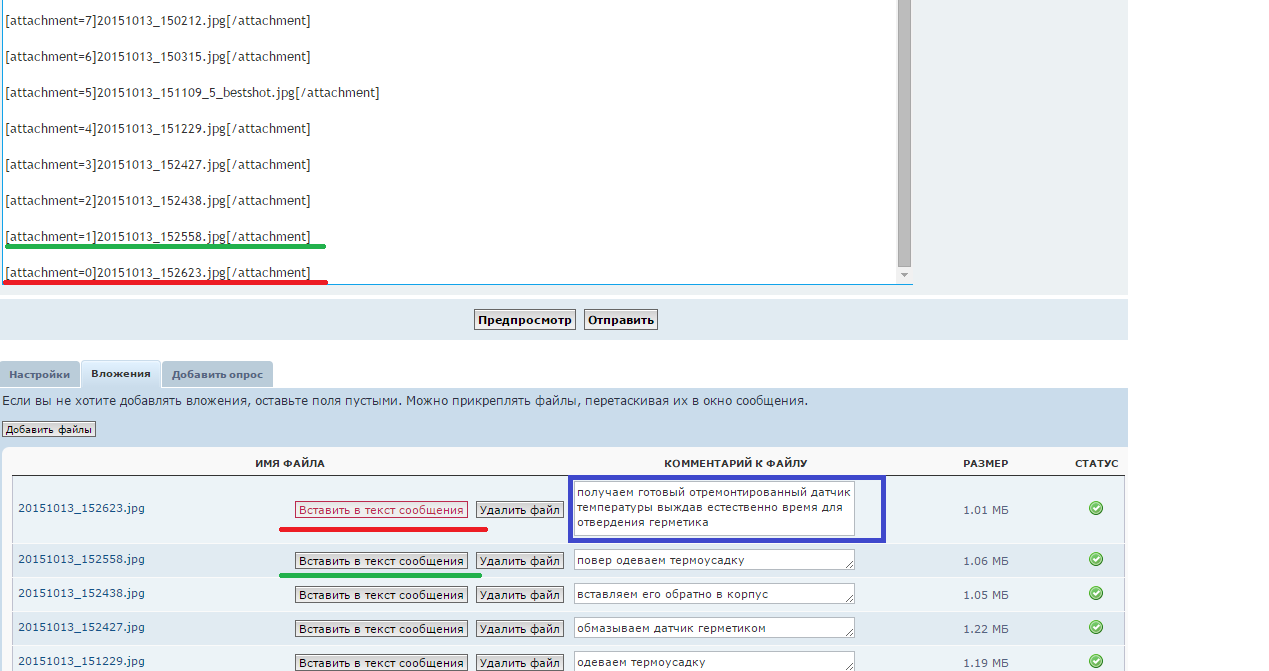

Вот краткая обучалка

Красным выделено активная ссылка, зеленую вставил чуть раньше.
каменты в синей рамке по мне так лишнее, они под изображением получаются и серые на сером фоне, вместо этого их лучше писать текстом между вложениями над зеленым или красным.

Форум сообщение.png (59.67 КБ) 12931 просмотр

ну и напоследок, инфы в изображении нет чтобы его тащить на форум в огромном разрешении, вполне

вот первое фото, оригинал 1300*875 -1,11 мб.
а вот вложение после ужатия до 800*600 - уже всего 116 кб, = 0,116 мб (ну очень грубо)
разницу в изображении видите ?
нет, тк для данного вида размер не принципиален, можно было и до 640*480 урезать и ни чего бы не изменилось.

Но это так, бубнение в слух.


[yamal noyabrsk]

учтём в следующий раз!

[ЮВА]

Методика совершенно правильная. Микросхема в 100 процентах случаев годная.

[RA9UBD]

Я так делал! Но у меня не пошло. Я менял датчки на новые, и видимо не так подпаял, не к тем контактам. Хотя по даташиту смотрел.
Так значит проблема только в пайке что ли?

[yamal noyabrsk]

на 9 фото видно что черный проводок припаян крайним , по середине, в нашем случае оранжевый он к синему.. а черный как есть, к черному.

[СлепойПью]

Эээ, а каков нормо-час у этой операции ?
В Сервисной Компании примут Акт с такими вот мероприятиями ?

[ЮВА]

Стас, это методика для увлеченных людей, а не для жлобов.
