Датчик температуры сб.3076

[checkycop]

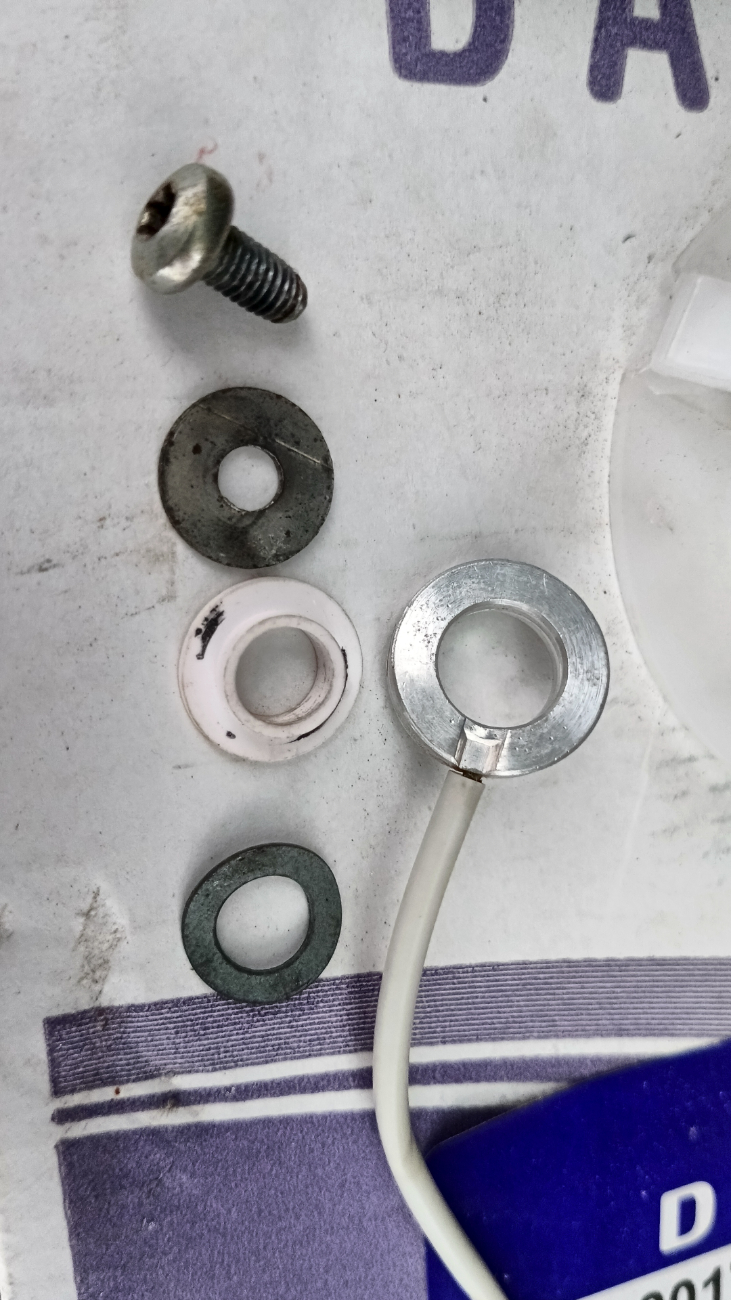

Планар 2д 2017г. В букваре к этому датчику прописана шайба слюдяная. У меня её нет, зато есть металлическая пружинная шайба, хотя её не должно быть, вроде. Прошу уточнить комплектацию. У меня такое:

[Petrov_kamensk]

В букваре к этому датчику прописана шайба слюдяная. У меня её нет,

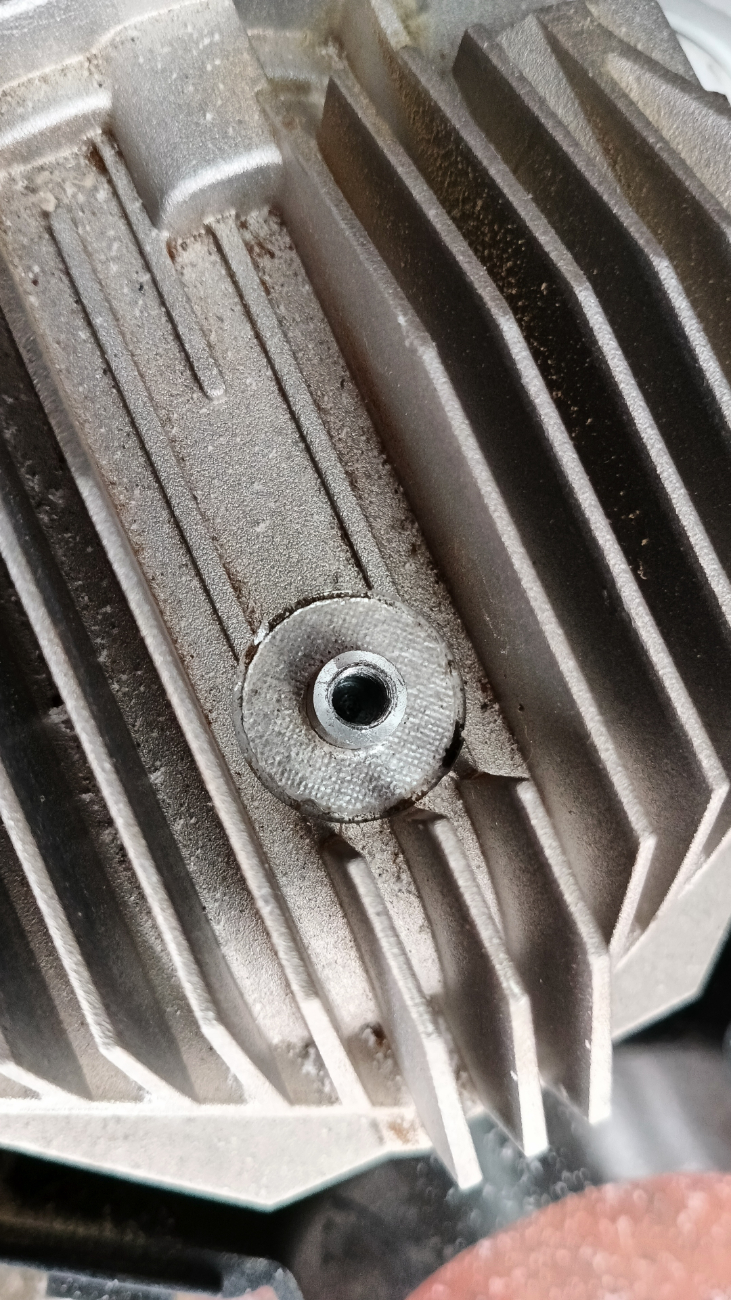

Как нет, она на втором фото видна и лежит на теплообменнике.

вытереть грязь, положить дачтик
потом керамическую втулку, пружину, шайбу притянуть винтом.

[checkycop]

Petrov_kamensk, спасибо. Выглядит как фольга. Снять, как шайбу не смог, похоже приклеена. Потому и засомневался, что с мануалом не сходится.

[Petrov_kamensk]

так то хорошо что подняли вопрос,
надо посмотреть какой ремонтный комплект есть,
тк старый имеет другое наполнение

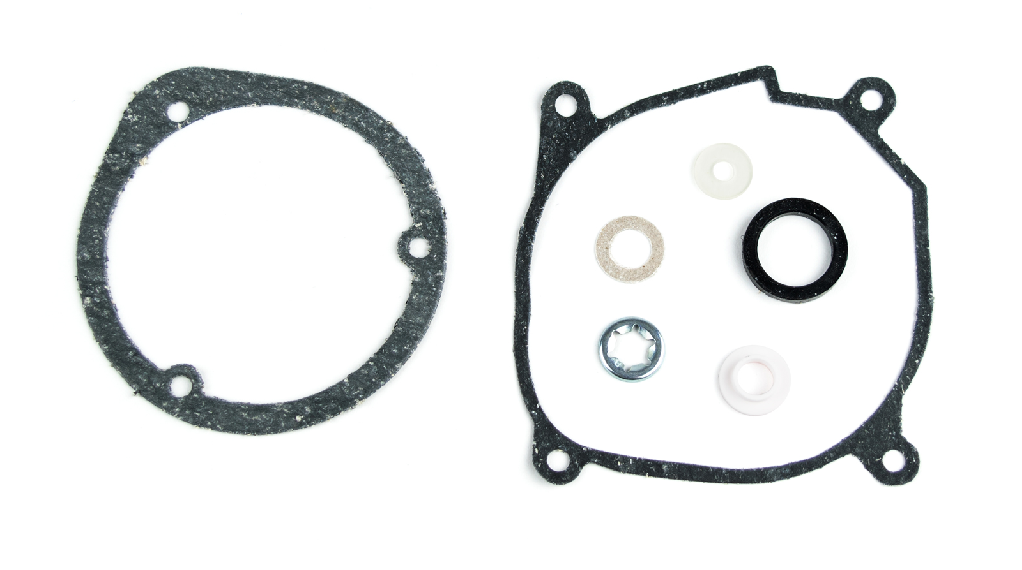

Комплект прокладок Планар-2Д, сб. 2704.png (287 КБ) 904 просмотра

[checkycop]

так то хорошо что подняли вопрос,
надо посмотреть какой ремонтный комплект есть,
тк старый имеет другое наполнение

Комплект только такой. И в инструкциях всё под старый вариант. Да еще там ссылки на несуществующие номера рисунков есть.

[Petrov_kamensk]

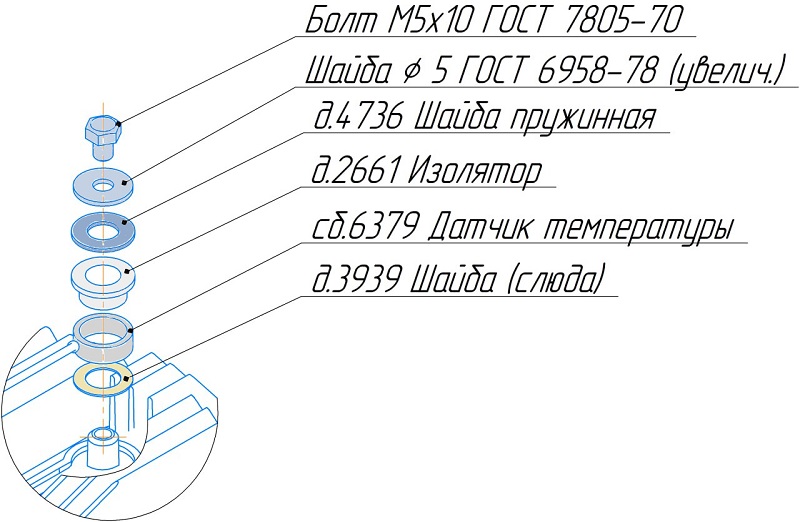

Схема сборки датчика температуры корпуса_800.jpg (99.84 КБ) 795 просмотров
