Программа диагностики для всех изделий Не актуальная версия ! (Обсуждение и вопросы )

[Kost]

А это точно бинаровская плата\бинаровская прошивка в ней?
Попробуйте запустить прогу для Планар-4/-44/-8, что там покажет?
Возможно, все-таки старая версия прошивки у вас.

Плата точно бинаровская, прошивка тоже, планаровских никогда не качал и не шил.
Программа для планара соединилась, показывает номер 16-8327295 и версию 56-1, выдача параметров работает, черный ящик читается, значения вреде бы разумные везде.

[Kost]

Видимо все это означает что в детстве бинар был немножко планаром...

[tigra]

Всем привет!
Предлагаю вашему вниманию очередное обновление диагностической утилиты.
Кратко о новой версии:
+Добавлена базовая поддержка Планар-4/-44/-8;
+В протоколе заменен "Период свечи" на "U свечи";
+В графиках "U свечи" теперь красного цвета;
+Планар-2 - Удалены лишние данные в ЧЯ, исправлена ошибка невозможности чтения ЧЯ(неверное определение стадии работы изделия);
+ТС-мини - исправлены/добавлены названия ошибок;
+Исправлена ошибка неопределения старых адаптеров("Гном").


В целом о программе:
Возможности изделий:
!Отдельно управлять топливным насосом пока может только Планар-2;
!Отдельно управлять помпой ТС-мини не умеет;
!Нагнетатель крутить умеют почти все изделия, но не всем можно задавать обороты;
!Планар-4/-44/-8(поддержка которых добавлена в последней версии) не показывают параметры свечи;


Последовательность работы: запустили программу ==> выбрали порт подключенного USB-адаптера ==> выбрали изделие ==> включили питание изделия ==> работаем.
При старте программа находит все подходящие COM-порты(USB-адаптеры, в диспетчере устройств они отображаются в ветке "Порты(COM и LPT)")). Если такие порты отсутствуют, то, соответственно, не удастся выбрать порт адаптера и начать работу;

Подводные камни и неочевидности:
!После остановки изделия/нагнетателя/подкачки топлива дождитесь остановки графиков(~5 cек.);
!При клике по квадрату с цветом соотв. графика справа соотв. линия становится верхней(для удобства, при наложении линий друг на друга, не всегда срабатывает с 1 раза);
!Масштабирование графиков: увеличение - выделение слева направо сверху вниз, уменьшение(возврат к исходному виду) - справа налево снизу вверх, перемещение - нажатой правой кнопкой мыши;
!При наведении курсора на линию графика показывается значение в указанной точке соотв. цветом;
!Чтение ЧЯ может занимать около 30-40 сек;
!Поиск изделия тоже может занимать несколько десятков секунд;
!При задании оборотов нагнетателя вручную значение < 10 эквивалентно нулю.

[avtonomka34]

Тестировать буду завра.тогда и выводы.
С НАСОСАМИ И ПОМПАМИ полагаю, что это не окончательнЫЙ вердикт. что нельзя заставить работать от проги.
И ещё как то тихо исчезла такая, опция как обучение индикатора пламени.КОНЕЧНО мне трудно объяснить её крайнюю необходимость. полагаю это выставление "0" опер. усил. и фиксация в контролере для данной термопары и так как инд.плам. вещь практически идентичная мало отличающаяся друг от друга. Но я встречал ИП ПРОПИСАННЫЙ в ЧЯ и после обучения расхождение в пределах 10. Не знаю много это или нет, но то что ИП стал показывать другую температуру точно. Я Придал этому мало внимания , и не запомнил КОНКРЕТНО всех показаний до и после обучения.
Вообщем вам виднее. Но как то в ЧЯ это прописывается как параметр для контроля , а делать с этим нечего мирится или бунтовать. Так что требуется поясниловка и если это как то в дальнейшем может помочь при ремонтах просьба вернуть - прописать по возможности эту опцию.
А ВООБЩЕМ движуха есть .НЕ то что раньше. МОЛОДЧИНА.

[tigra]

Обучение ИП появится в следующем обновлениии вместе с возможностью изменения параметров работы Планар-4/-44/-8.

[СлепойПью]

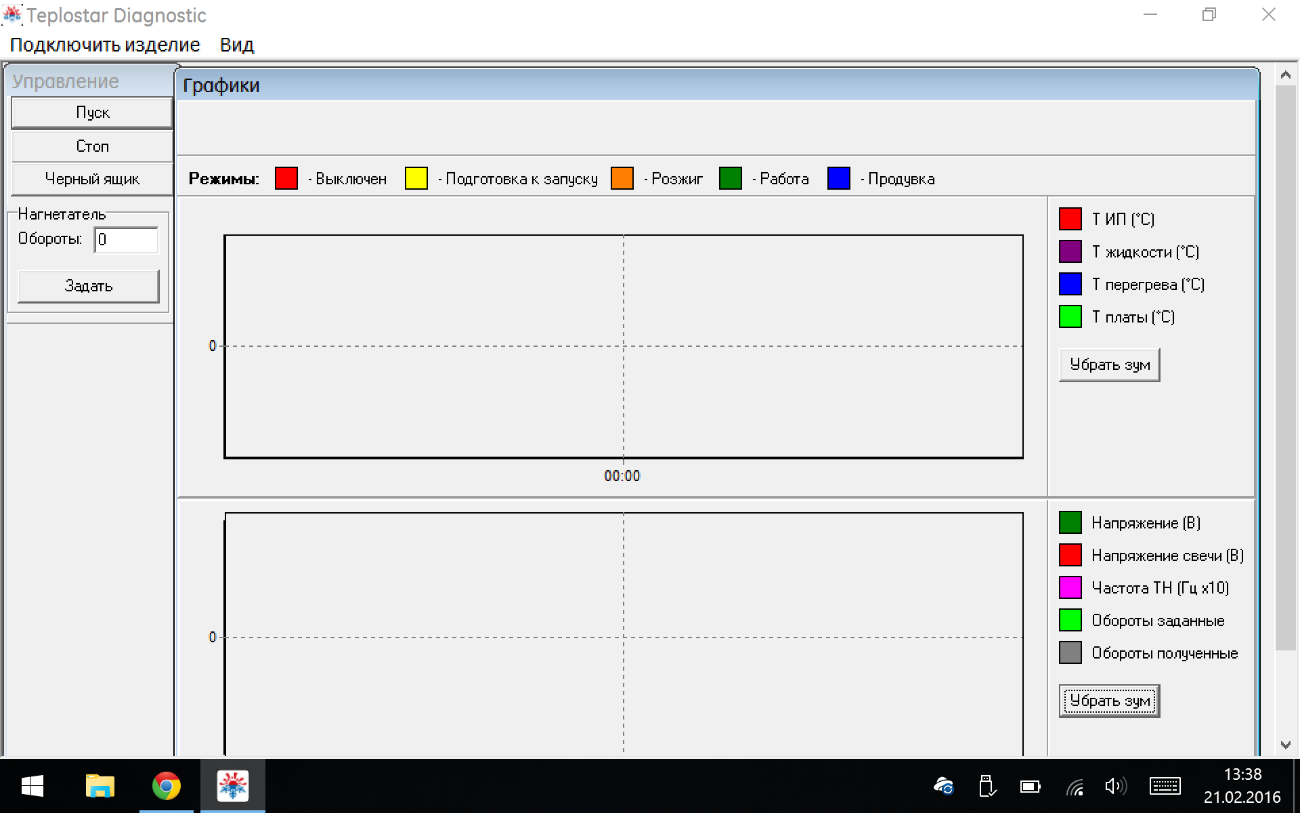

2016-02-21 13-38-15 Скриншот экрана.png (133.74 КБ) 8856 просмотров

Немного неудобен фейс, смотрите скриншот - окно программы не влазит в экран компа, появляется прокрутка, пользоваться неудобно крайне.

Не смог смасштабировать окно графиков под размер экрана.

По функционалу все ок, но удобство пользования - немаловажный момент.

[tigra]

Благодарю за отзывы.
Да, в интерфейсе тоже пока еще немало таких косяков(не умещающиеся в окно графики и ЧЯ, неочевидное масштабирование, плавающие глюки при начале работы). Со временем, надеюсь, удастся избавиться от большинства из них и сделать GUI более удобным для любых экранов и более простым для пользователей.

[avtonomka34]

Вчера тестировал планар 4д .
На что обратил внимание, о которых может осталось не за мечеными.
Нестабильно считываются данные, хорошо если в минус к "0",а если в верх к примеру ИП показал 1000 и график стал и просто сжался в 2-а с половиной раза. (вообще то такие глюки если это глюки ,а не истинные значения приводят к неоднозначному выводу о работе отдельных узлов отопителя)
При выключении печки нажав "стоп" выключается переходит на продувку, но если ещё раз нажать на стоп падают обороты и так каждое нажатие сопровождается падением оборотов нагнетателя и потом восстанавливаются согласно режиму продувки, что и отражается на графиках.
Кнопка "сброс зум." выполняет роль восстановление всего полного графика, так и назвать её "полн. график"
Шлифуем дальше не бросаем.

[tigra]

Небольшое обновление:

Диагностическая утилита. ( Описание и обновления)

Обсуждение продолжаем здесь.
Все обновления теперь будут в прикрепленной теме.

[СлепойПью]

А какое разрешение дисплея нужно программе для того чтобы не было вертикального скролла ?
