Не запускается Бинар 5S дизель. На дисплее Е.0010

[telepnev]

Однако тенденция, в какой-то момент неправильно расставили предохранители.

И эта тенденция скорее всего не связана с неправильным тыканьем предов пользователями.
Преды, как были натыканы в коробке так и стоят. Буду проверять всё заново. Просто сижу гипнотизирую сборочный чертёж, там другое расположение предов указано. При отключении 25 амперного, пульт должен гаснуть? Походу нет.
Машина сегодня не пришла, обещались завтра.

[Petrov_kamensk]

Преды, как были натыканы в коробке так и стоят. Буду проверять всё заново. Просто сижу гипнотизирую сборочный чертёж, там другое расположение предов указано. При отключении 25 амперного, пульт должен гаснуть? Походу нет.

писал же выше, что проверяем очень просто - выдернули предохранитель если выключился пульт то это его пред был, и он должен на 5А быть.
дальше уже от него как от ключевого расставляем все остальные.

[Gen]

Однако тенденция, в какой-то момент неправильно расставили предохранители.

И эта тенденция скорее всего не связана с неправильным тыканьем предов пользователями.
Преды, как были натыканы в коробке так и стоят. Буду проверять всё заново. Просто сижу гипнотизирую сборочный чертёж, там другое расположение предов указано. При отключении 25 амперного, пульт должен гаснуть? Походу нет.
Машина сегодня не пришла, обещались завтра.

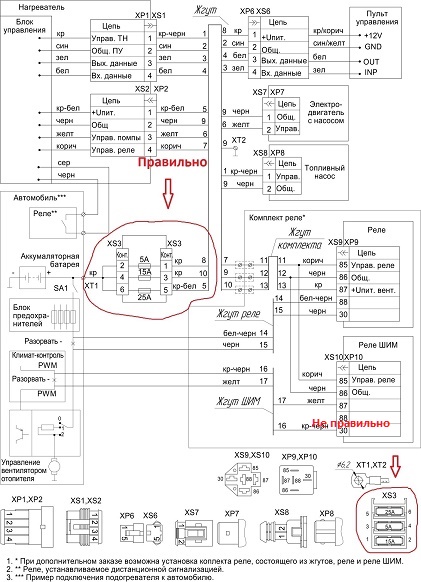

Вы про это ? Схема из инструкции Бинар 5S

[telepnev]

Жду. Приедет, поперепроверю все.

[СлепойПью]

Господа, всё банально ведь - смотрим на сечение проводов и расставляем преды в соответствии

[htbs-slv]

На схеме выше все верно. Смотрите внимательно. По номерам проводов сверьте (1-2, 3-4, 5-6). Единственно это колодку на схеме повернуть надо на 180 градусов.

[telepnev]

Всё разобрался. Балбес я, но всё же. Почему-то привык верить схемам, тем более на новом оборудовании только из упаковки. А надо всё перепроверять. Посмотрел по сечению, прозвонил на всякий случай. Преды натыканы не правильно. Поменял местами преды 5 и 25. Экранчик на пульте сразу ярче засветился, появилась связь. Пятёрка не горелый был, но вставил в своё гнездо, при запуске печки его вышибло сразу. Поставил десятку, печка заработала. Контакты везде проверил, везде всё хорошо обжато. Так и не понял, какая разница печке до запуска, какой пред стоит, если он цел. Почему она на связь не выходила. Вроде всё сухо, ничего нигде не окислено.

[htbs-slv]

Ещё как вариант, при монтаже повредились провода и коротят, вот и предохранитель сгорает.

Судя по схеме, провода от пульта между собой прозваниваться не должны. Был случай когда масса с проводом данных прозванивалась ( после установки сигнализации и подключения доп. Канала, при протягивании проводов от сигнализации были повреждены провода пульта бинара). Вылечели прилично укоротив длину проводов.
