Тема про Модем SIMCOM

[RntH]

Вопрос какие к каким проводам по цвету подключать? Основная проводка-модем-пульт управления.

Жгут модема поставляется собранным, с различными ответными частями, перепутать не возможно, куда подходит туда и втыкать.

А вот как раз и нет! провода НЕ вставлены в корпус разъема(фишку)!!! вот отсюда и вопрос возник. могу даже фото скинуть,только скажите как это сделать..

[Petrov_kamensk]

вложить в тему как обычно делается
рядом с формой ответа есть вкладка "вложить"

[Petrov_kamensk]

Жгут модема должен быть собранный.
жгут с пульта и от изделия поставляется с обжатыми контактами но без установки их разьем, сделано это для уменьшения диаметра отверстий при монтаже и облегчения протаскивания сквозь моторный щит.

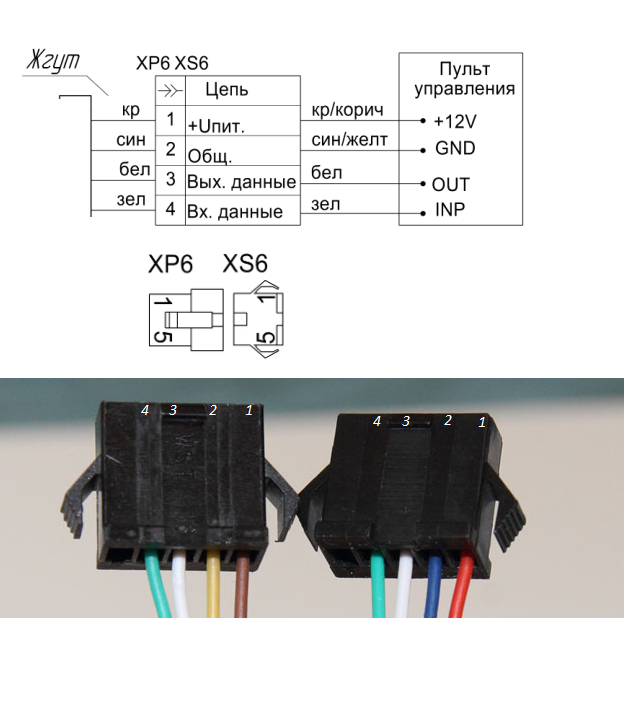

Подключение по цветам.png (205.77 КБ) 7751 просмотр

[RntH]

У жгута провода: красный,синий,белый,зеленый. заканчиваются "папами" без фишки. у модема разъем "мама" с фишкой (насколько я понимаю к жгуту) с проводами: красный,синий,коричневый,желтый....а также разъем "папа" с фишкой (насколько я понимаю к пульту) с проводами: красный,синий,белый,зеленый. у пульта "мама" без фишки с проводами:красный,синий,белый,зеленый. если всё правильно,то связь модем-пульт подключается "цвет в цвет". а вот связь "модем-жгут" не совпадает по цветам. даже вышеприведённая схема не соответствует цветам проводов модема. как быть то?

[Petrov_kamensk]

Собираете Вариант Жгут -Пульт - проверяете работу пульта.
после чего отключаете пульт и подключаете жгут модема, там один вариант. жгут модема уже собраный.
на цвета не обращаете внимания.

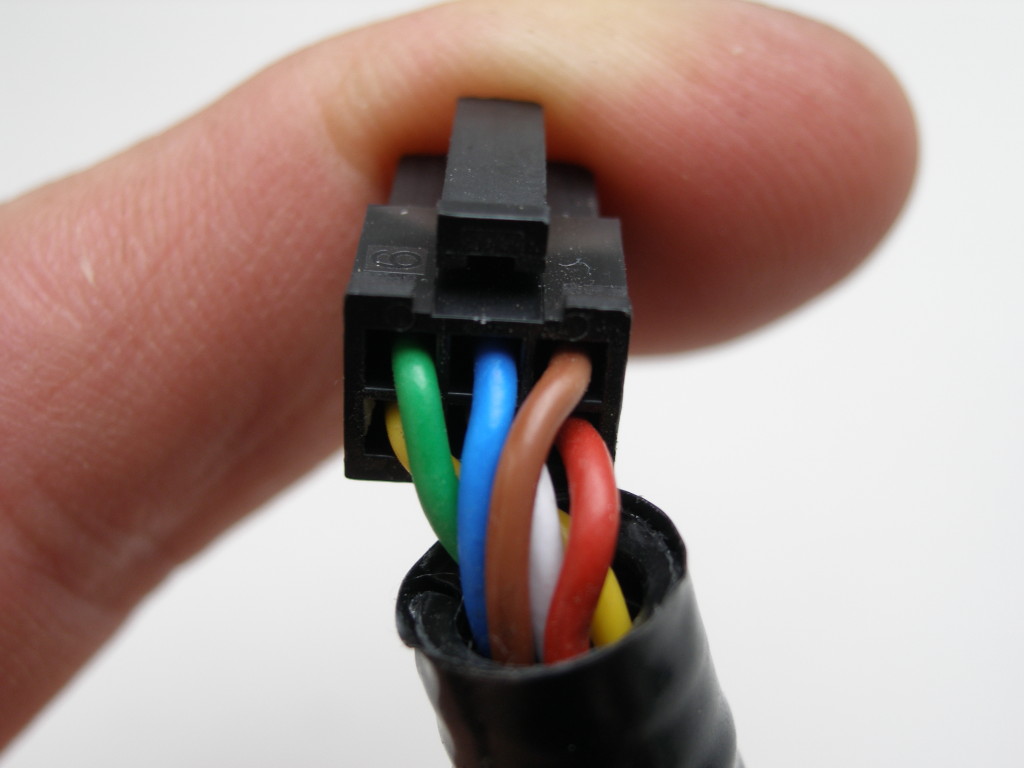

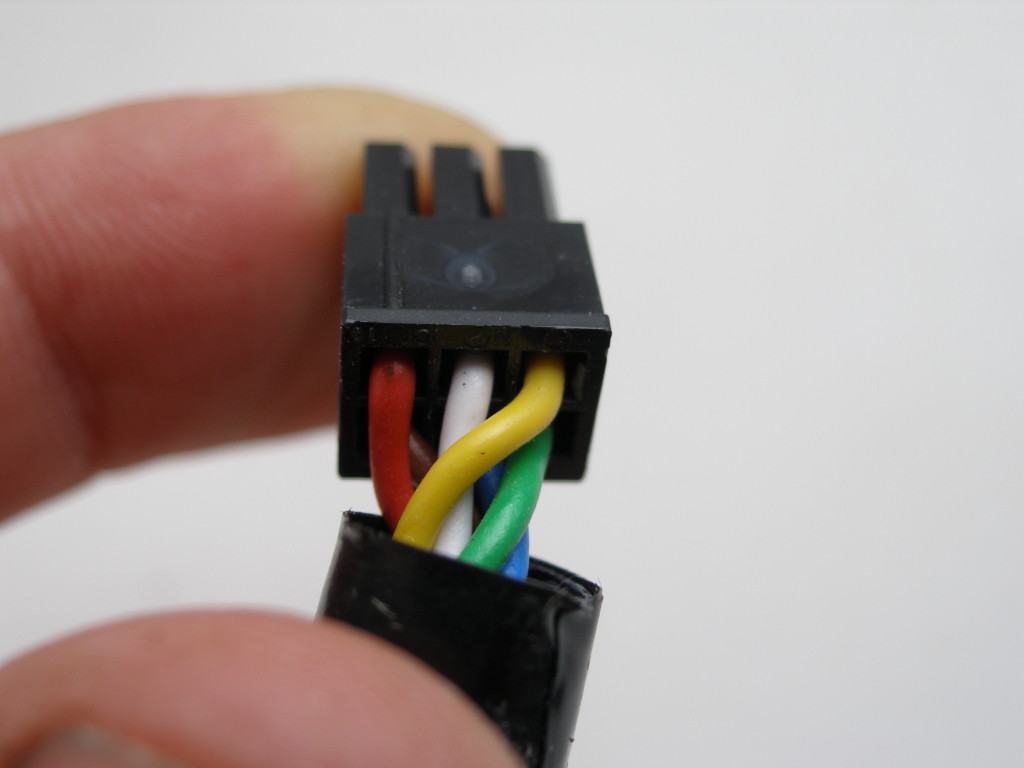

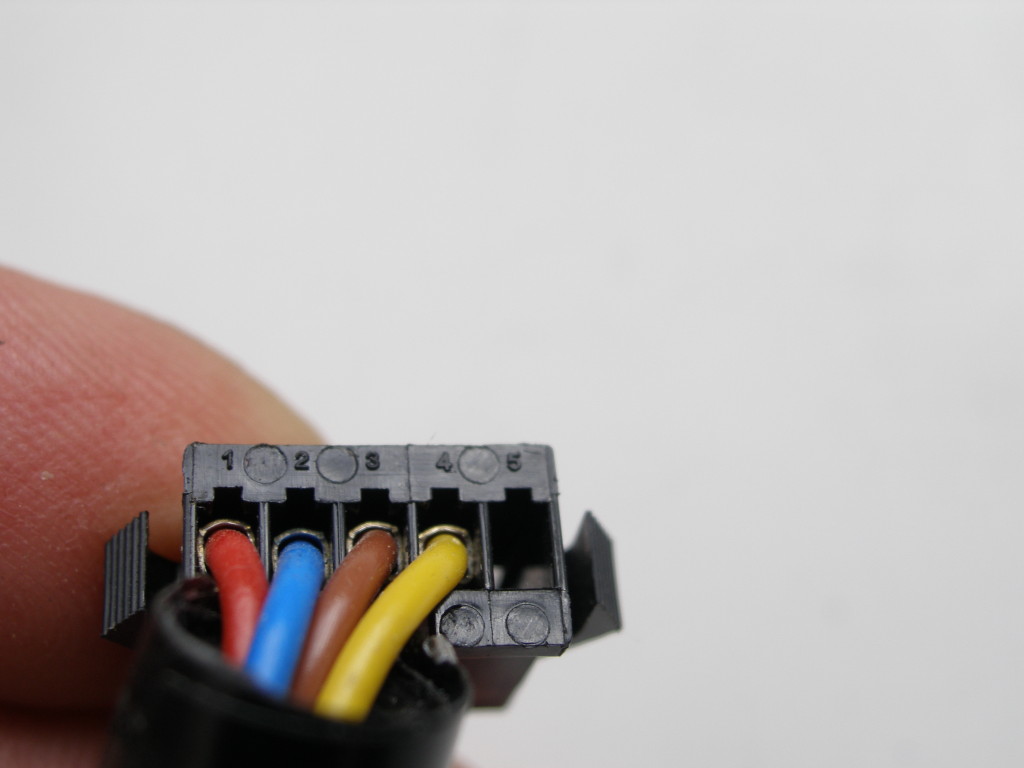

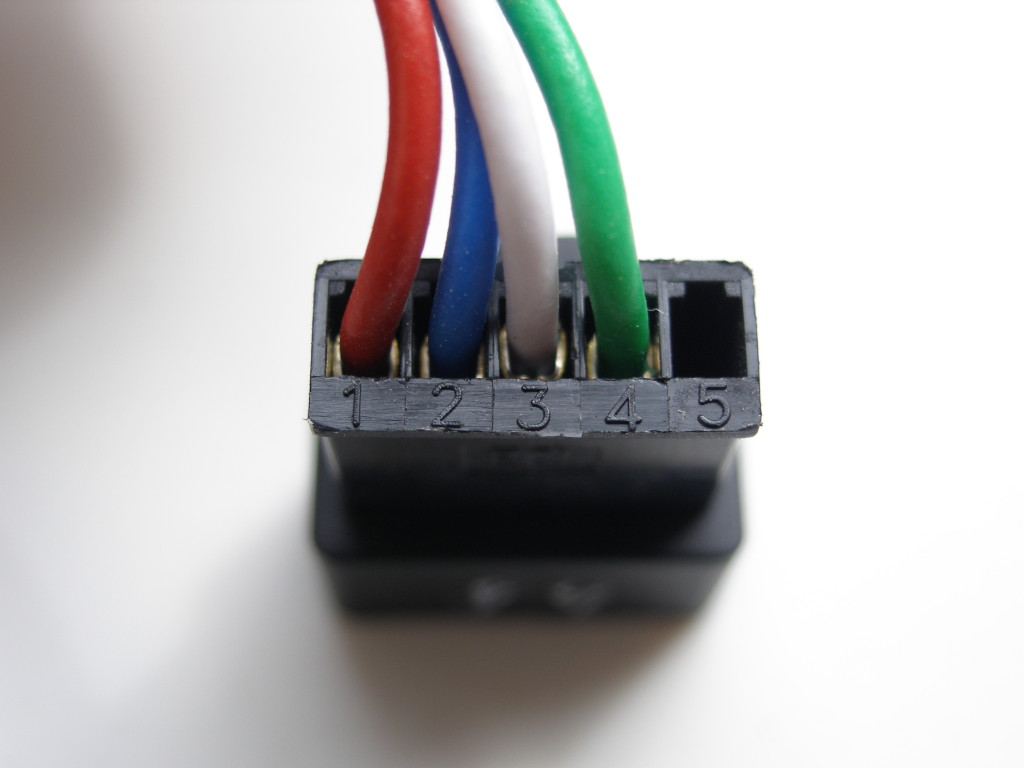

Но для справки - фото разьемов жгута модема





[RntH]

Так "пульт-жгут" всё совпадает по цветам. Проблема "жгут-модем". если методом научного тыка,не сгорит модем то?

[Petrov_kamensk]

вложите уже фото, посмотрим что там.

[RntH]

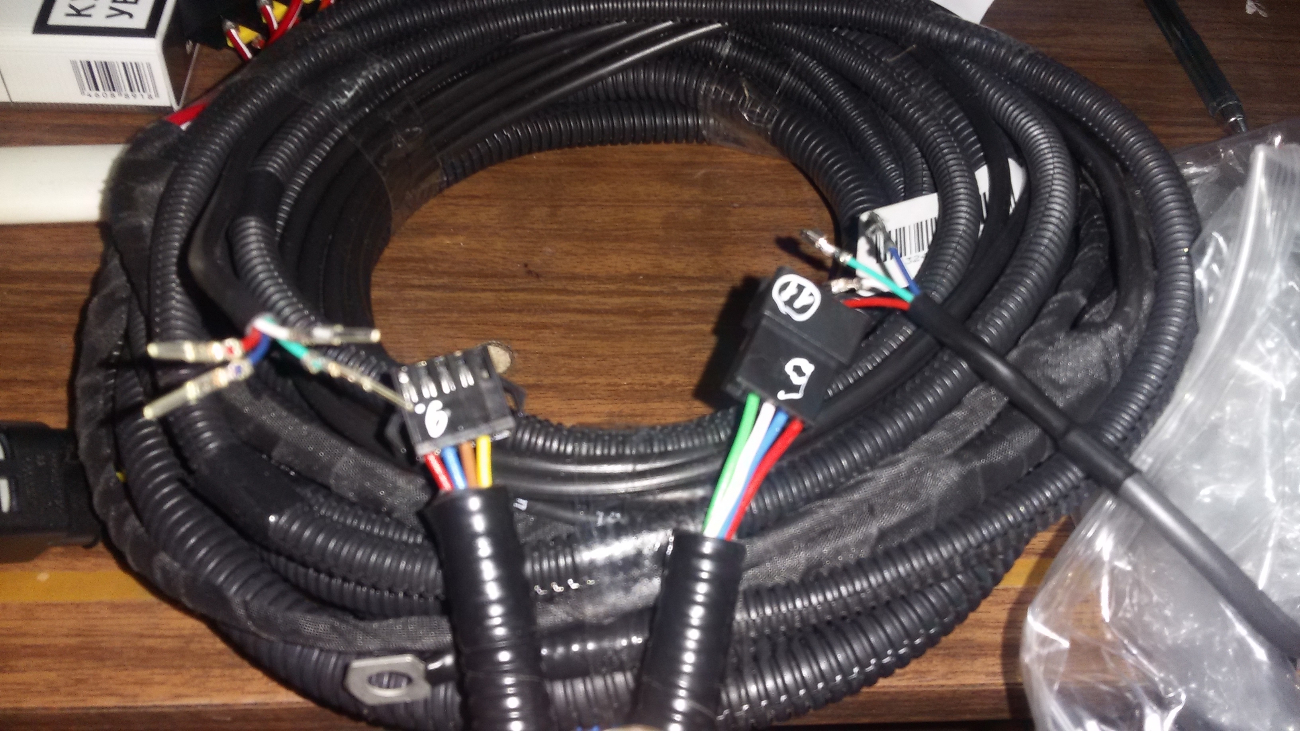

вот фото жгута,модема и пульта

[СлепойПью]

Говорил кстати в чате про это, пока на запомнили бегали смотрели на мою машину.

[RntH]

Говорил кстати в чате про это, пока на запомнили бегали смотрели на мою машину.

Белый=коричневый,желтый=зеленый? так что ли?
