Установка «Бинар 5S» на «УАЗ ПАТРИОТ»

[strikhor]

Вот и настало время установить новый «Бинар 5S» на УАЗик вместо старого «Бинара 5Д», который был установлен в прошлом году и отслужил верой и правдой. Решение о замене было принято по двум причинам, первая и основная в том что в новом бинаре есть режим догрева, а дизельные уазики в городском цикле греются очень плохо и режим догрева необходим. Вторая причина это компактность нового изделия. Старый «Бинар» тоже без дела не останется, он снова пойдёт работать на «TOYOTA LITEACE NOAH», где отработал до установки на УАЗ 5 лет.

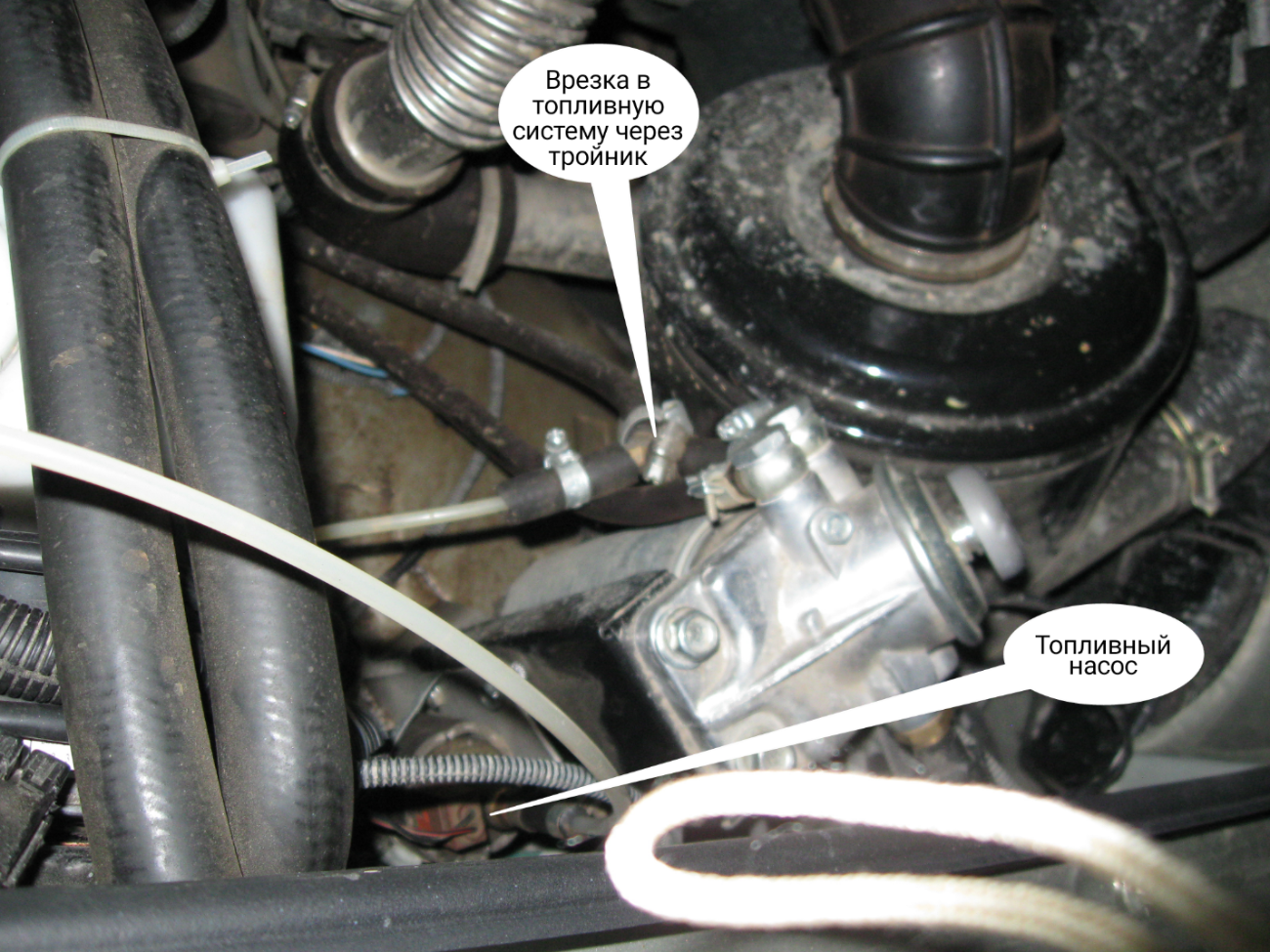

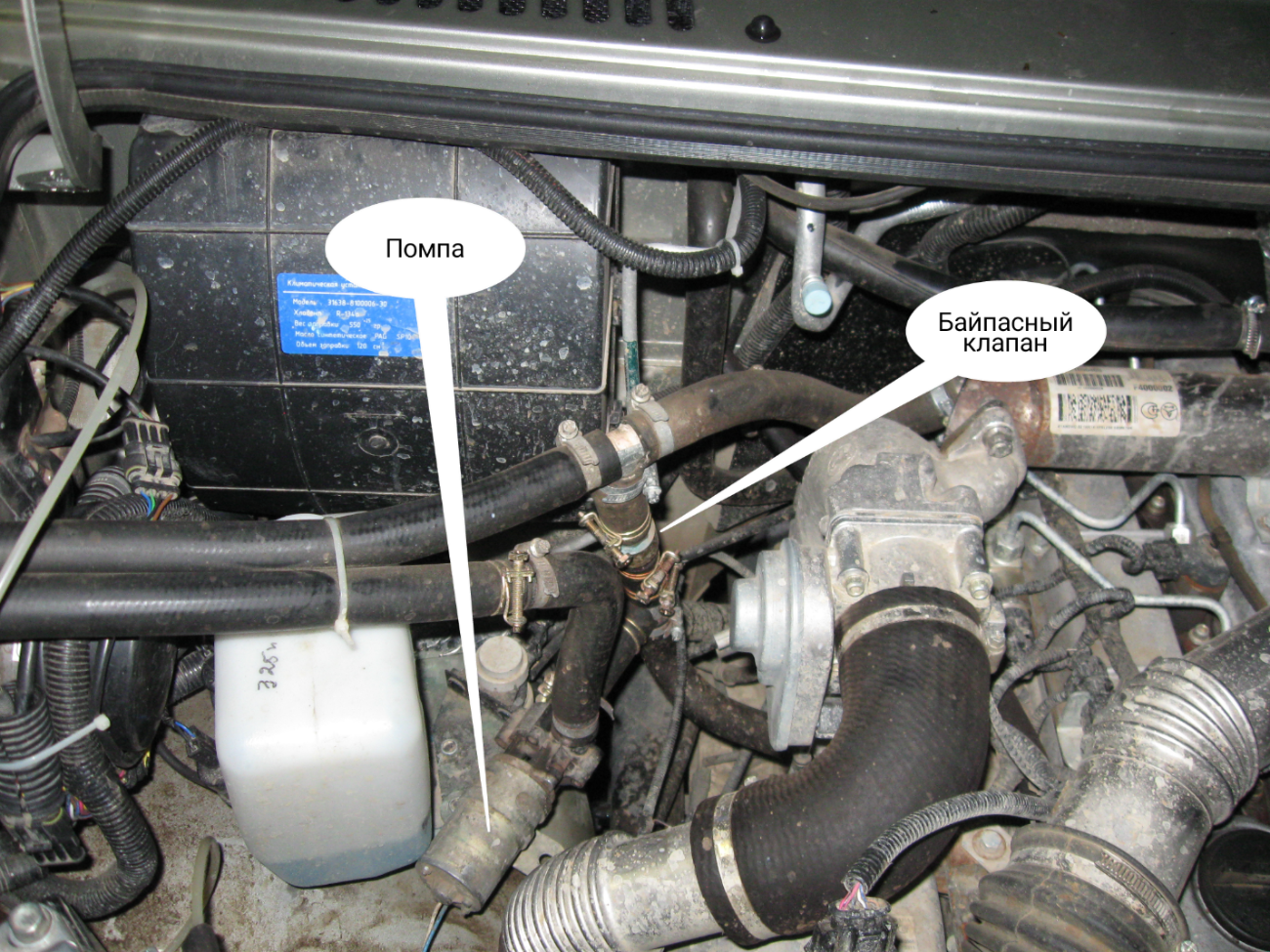

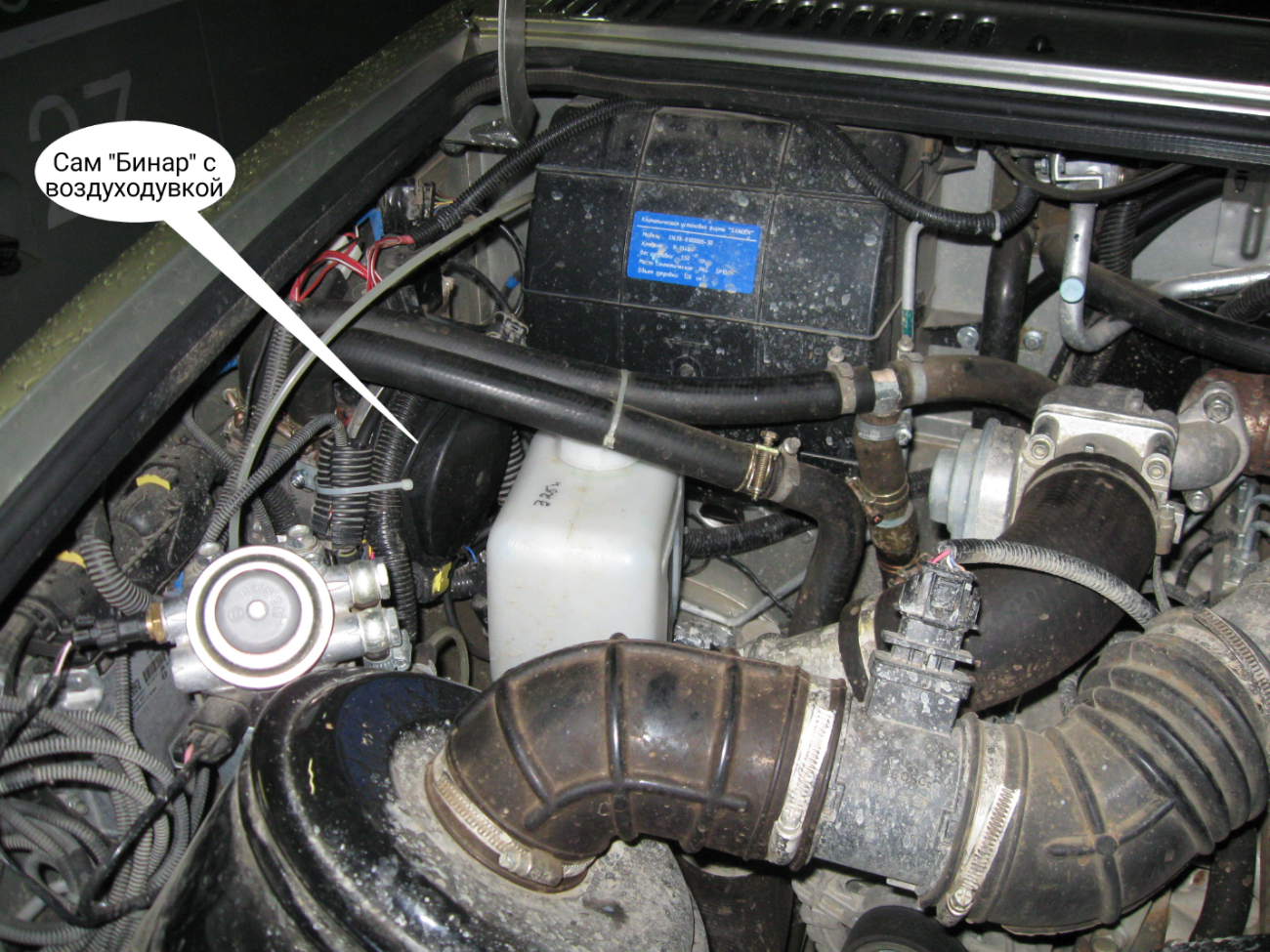

Вот несколько фото как был установлен старый «Бинар 5Д"

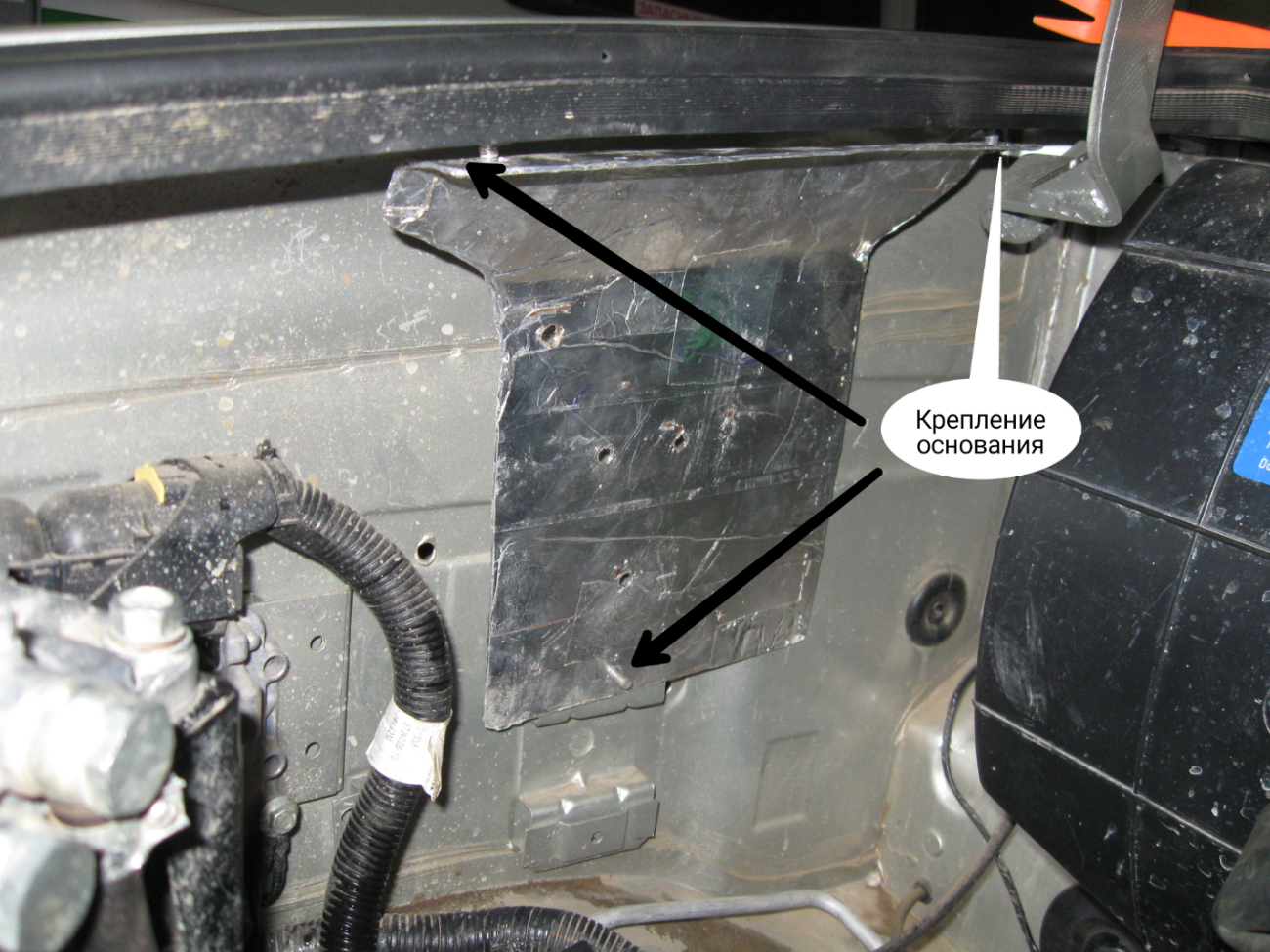

Теперь установка нового бинара Устанавливаем на основание сделаное для старого.

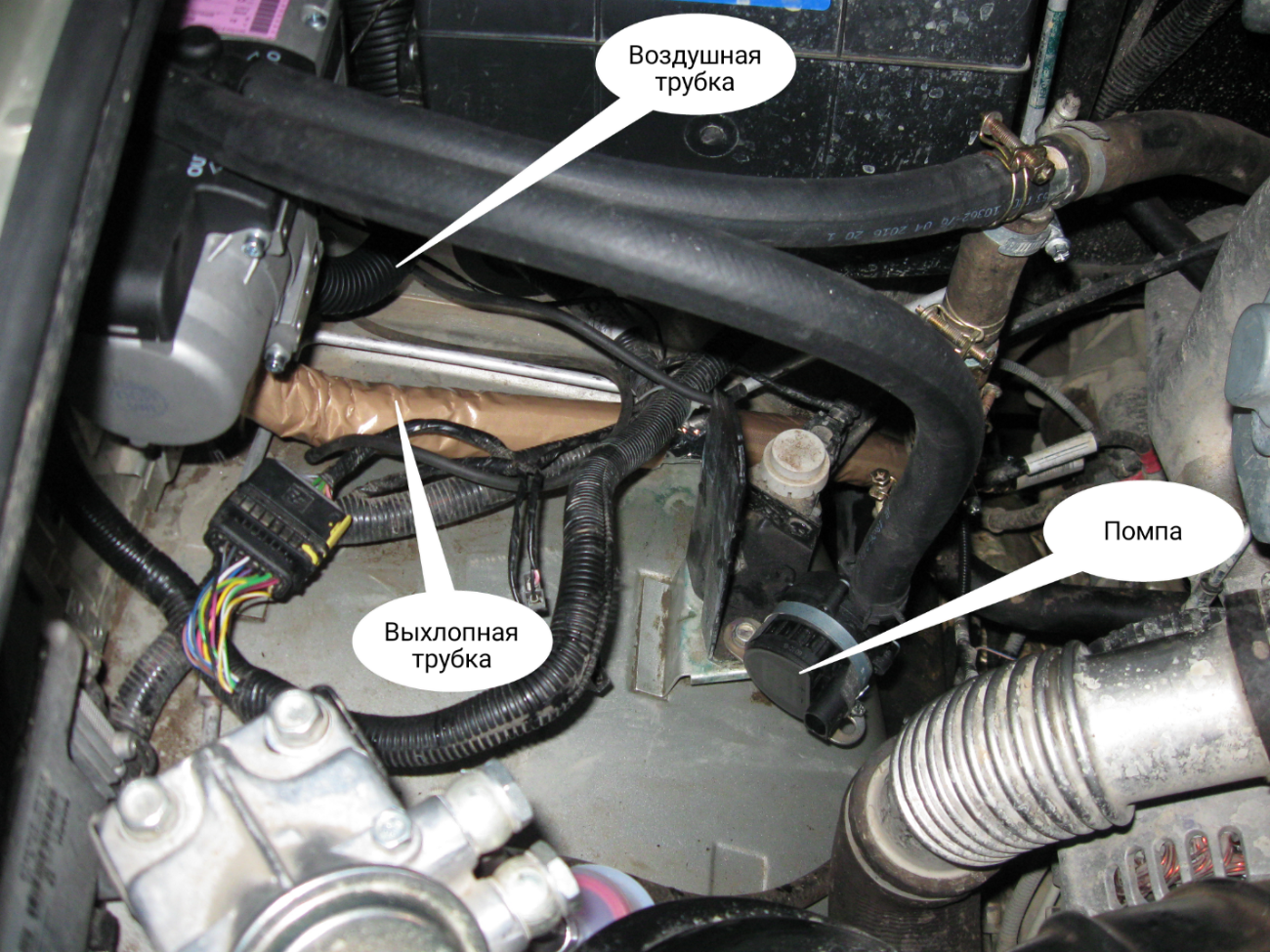

На вылопную трубку сделал дополнительную теплоизоляцию- обмотал стеклотканью и самоклеящейся алюминиевой фольгой, а сверху надел изоляцию из комплекта «Бинара»

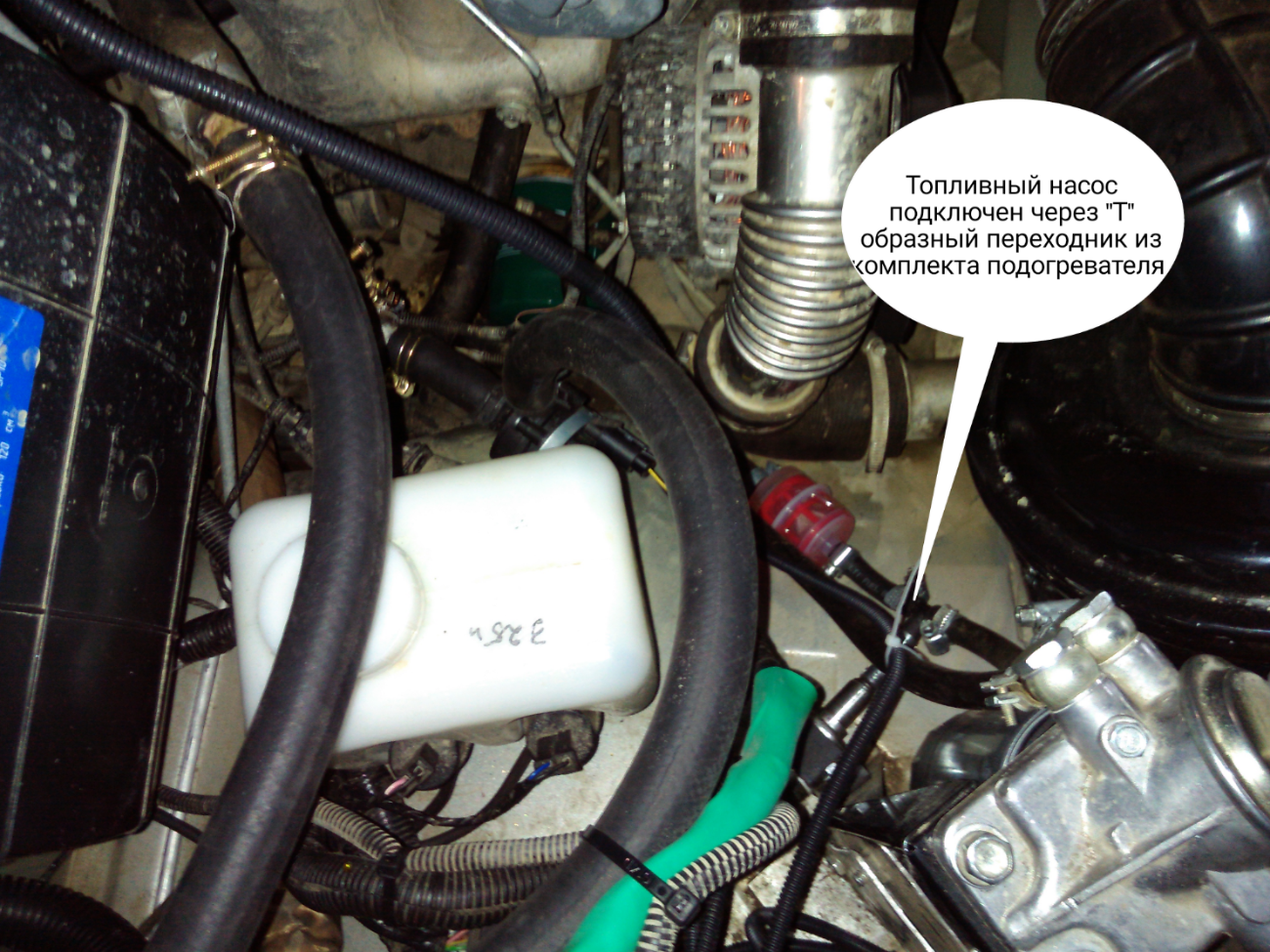

Топливный насос установлен на стойке топливного насоса двигателя. На стойке просверлил отверстие диам.6 мм. Подключился к топливной системе через «Т»- образный тройник из комплекта подогреватель.

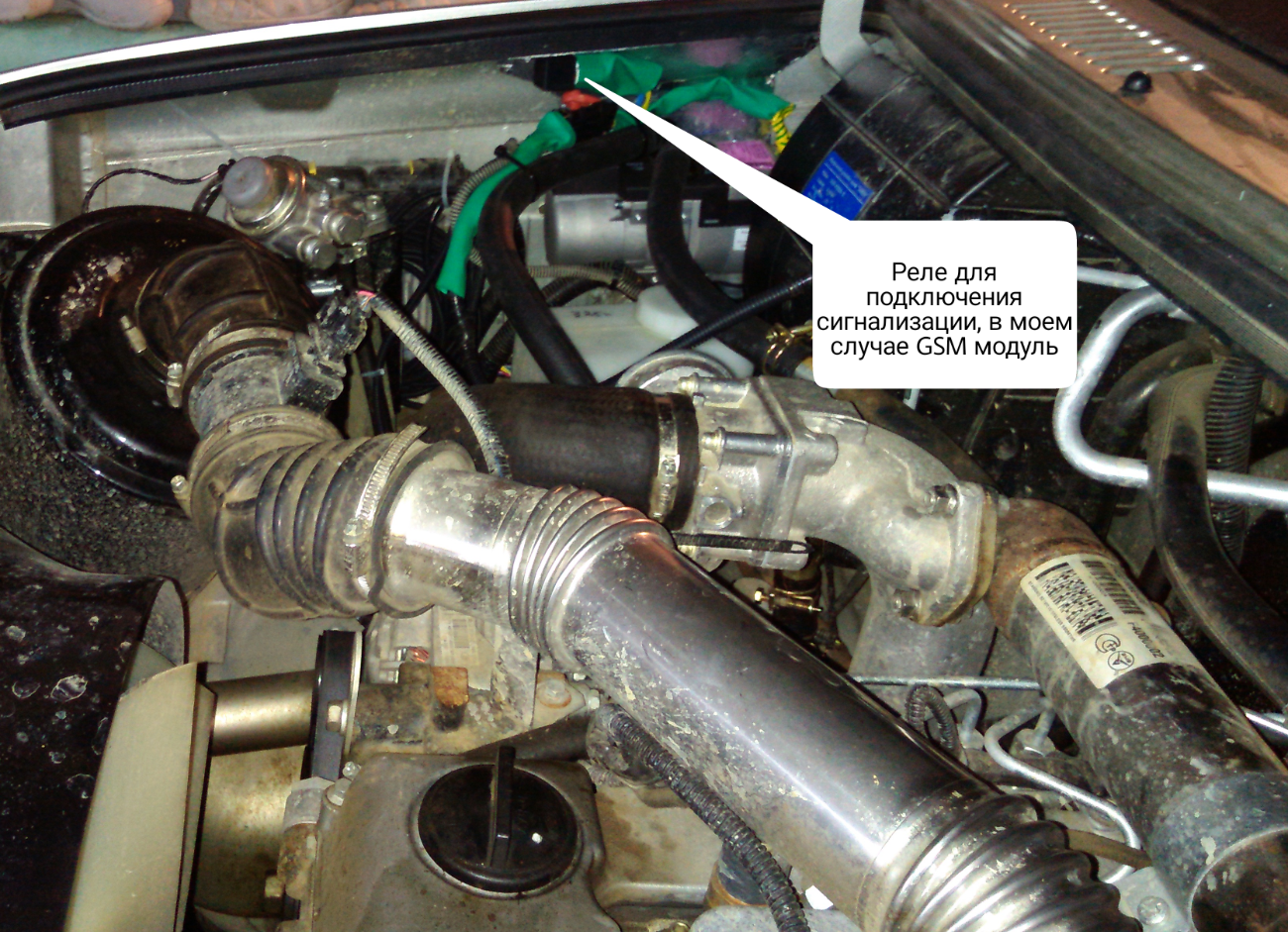

Для дистанционного запуска подогреватель используется GSM-модуль «Собр 2010» через реле.


Сегодня проверено в работе при температуре -24 град. - подогреватель отработал в штатном режиме.
