14ТС10-24 тотальная поломка

[Редиска]

Может поменьше супрессор поставить? На моей плате стоит 5КР40А, по даташиту на 44-49V, на первый взгляд многовато как-то. Всё питание висит на TLE4264, которая рассчитана на max 45V, а супрессор до 49V, как-то не совсем логично. Заменить его на 5KP28A 31.1V-34.4V, и он гарантировано прикроет собой TLE

[Редиска]

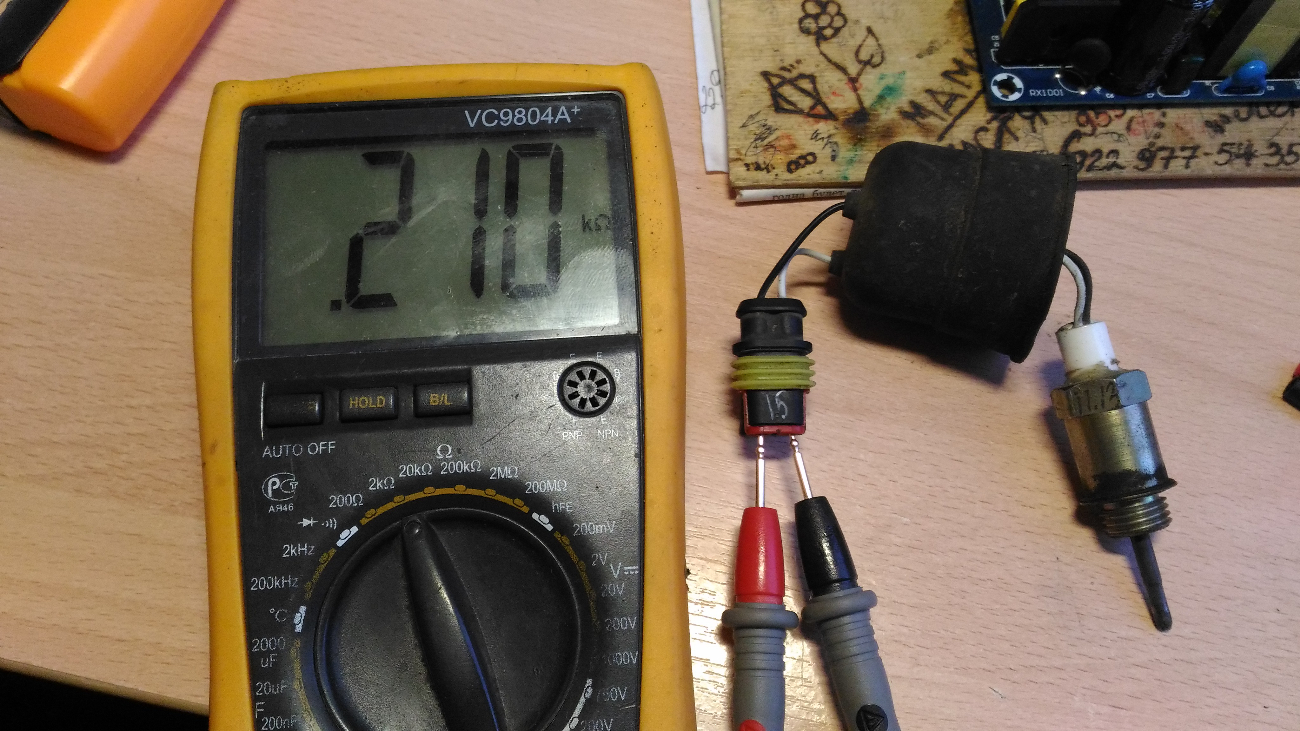

Пока жду ОУ на блок, попросил привезти датчики от печки. Привезли только свечу, ткнул в неё тестером, намерял 210 Ом. У меня лежит новая подобная свеча, брал её на свой ТС10, 12-вольтовый, на бирке "сб.165 14ТС-10, 20ТС". Она сопротивлением ~0,8 Ом. На привезённой этикетки нет. Правильно я понимаю, что на 12 и 24 вольтовых до-GPшных изделиях свечи одинаковые?

[Petrov_kamensk]

кнул в неё тестером, намерял 201 Ом.

не правильная какаято свечка.

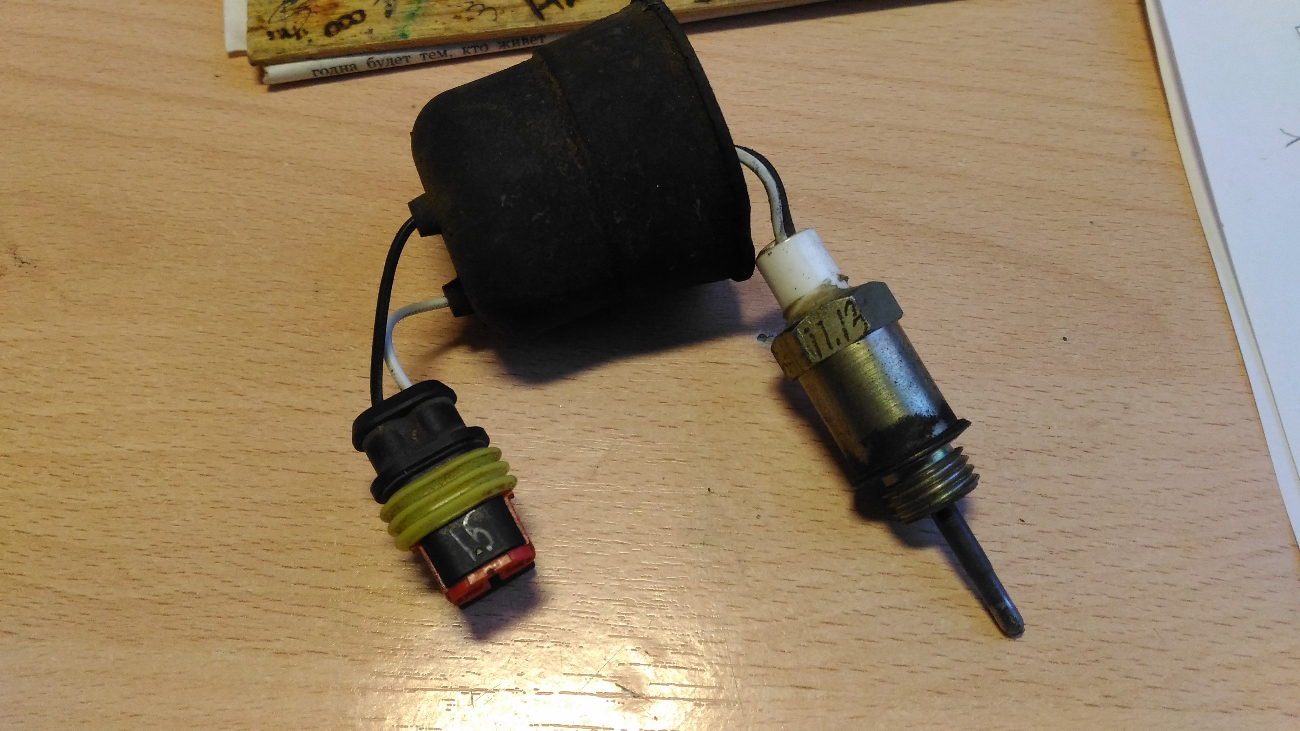

фото будет ?

[Редиска]

Да, конечно



[Petrov_kamensk]

обычно красную защелку снимаю, свечка наша, сопротивление не правильное должно быть 0,3-0,5 ома
но самое верное это замер тока при 12 вольтах после разогрева, 3,5-5,0 А - норма.

[Редиска]

так эта свечка стояла под напряжением с пробитого ключа ХЗ сколько
Подал на неё 12 вольт, ноль эмоций, даже ток мерять не стал, нагрева нет. С этой свечкой изначально ясно, вопрос в другом. На 24 вольтовый 14ТС10 пойдёт свеча сб.165?

PS. Всё, мильпардон, читать научился:
2. Изделия не имеющие в своем названии маркировку «GP» комплектуются
свечей накаливания (Сб.165). Свечи (Сб.165) необходимо проверять на
работоспособность напряжением только 12V !!!

Свеча сб. 165 едина на все изделия, что не GP

[avtonomka34]

Сб.3000 японская 12 в на сегодня является 100 % заменой сб.165.

[Редиска]


В общем, по итогам можно сказать следующее. Продукция Адверс лишний раз подтвердила свою ремонтопригодность. Заменены 4 ключа, контроллер, операционный усилитель, защитный диод линии данных, линейный стабилизатор и свеча накала.
Самое дорогое-свеча, её менять так и так пришлось бы, если брать всё новое, то цена запчастей 9000 руб плюс доставка рублей 400-500. 1/3 стоимости нового отопителя. своими силами уложился в 1000 руб, свеча у меня была в запасе. Если и её купить, то трояк на з/ч.
Пульт управления трогать не стал, маркировки микросхем прочитать не смог, по схеме принцип работы не понял. Вникать не стал, может он и выжил, есть другой пульт на замену. Поставят на машину, не взлетит-поменяют пульт и будет счастье.
